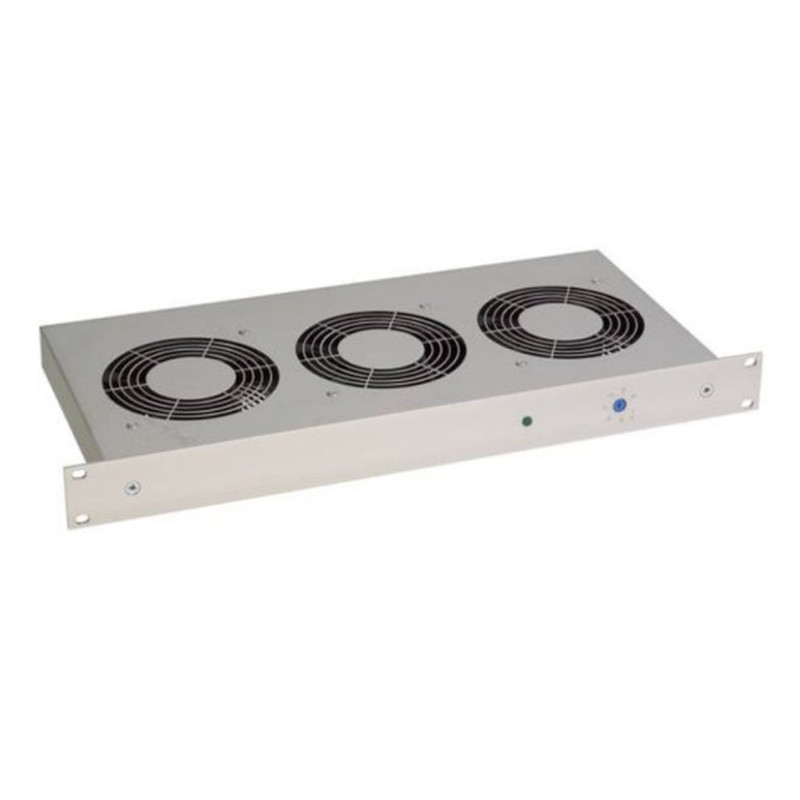

Wysokowydajny 19-calowy moduł wentylacyjny Seria LE 019

Małogabarytowy, wysoko wydajny moduł wentylacyjny dla wymuszania cyrkulacji powietrza w szafach rozdzielczych i wieżach serwerów oraz do odprowadzania ciepła z podzespołów w obudowach 19-calowych. Poprawia konwekcję własną powierzchni zewnętrznej szafy i zapobiega tworzeniu się ognisk podwyższonej temperatury. Dostarczany również z zintegrowanym termostatem (patrz rysunek).

  • Wysoka wydajność
  • Wysoka żywotność
  • Wentylatory zawieszone na łożyskach kulkowych
  • Gotowy do włączenia
  • Optyczny wskaźnik działania

Dane techniczne

Wentylator osiowy z łożyskami kulkowymi: Trwałość min. 50 000 h przy 25 °C (wilg. wzgl. 65 %)
Położenie: zalecane poziomo (kierunek przepływu powietrza do góry)td>
Temperatura pracy i składowania: - 45°C - +70°C
Tworzywo: Osłona przednia: aluminium, jasna, anodowana Obudowa: blacha stalowa, galw. ocynkowana
Zaciski: Na tylnej stronie wtyczka zasilania: łącznie z gniazdkiem
Optyczny wskaźnik działania: Wbudowany w osłonę przednią
Stopień/klasa ochrony: IP 20 / I (z przewodem ochronnym)
Dopuszczenia: UL File No. E234324


Zastosowanie w szafe rozdzielczej

Do regulacji temperatury w szafe rozdzielczej i dla zapobieganiu przegrzania przy ewentualnej awarii wentylatora zaleca sięstosowaćmodułwentylacyjny w połączeniu z bliźniaczym termostatem (ZR 011 nr art. 01176.0-00).Termostat bliźniaczy steruje z jednej strony pracąmodułu wentylacyjnego a z drugiej strony spełnia funkcjęalarmowąw przypadku awarii wentylatora i przekroczenia temperatury w szafe zadane] wartości, gdy podłączony jest do nadajnika sygnału. Przy zastosowaniu modułu wentylacyjnego z zintegrowanym termostatem można dla kontroli temperatury dodatkowo podłączyć jeszcze jeden termostat (KTS 011 nr art. 01141.0-00) jako kontakt alarmowy podłączony do nadajnika sygnału reagujący na awarię wentylatora i przegrzanie wnętrza.



Nr art. Model Ilość
wentylatorów
Napięcie
zasilające
Pobór
mocy
Wydajność
(bez fltru)
Poziom hałasu
(zgodnie z DIN
EN ISO 4871)
Obroty
[U/min-1]
Ciśnienie
stat.
Masa
01930.0-00 bez termostatu 3 AC230V, 50 Hz 45W 486 m³/h 55 dB(A) 2600min-1 (50 Hz) 74 Pa 3,00 kg
01930.1-00 z termostatem 0 do 60 °C 3 AC230V, 50 Hz 45W 486 m³/h 55 dB(A) 2600min-1 (50 Hz) 74 Pa 3,40 kg
01940.0-00 bez termostatu 6 AC230V, 50 Hz 90W 972 m³/h 57 dB(A) 2600min-1 (50 Hz) 74 Pa 5,30 kg
01940.1-00 z termostatem 0 do 60 °C 6 AC230V, 50 Hz 90W 972 m³/h 57 dB(A) 2600min-1 (50 Hz) 74 Pa 5,70 kg
01950.0-00 bez termostatu 9 AC230V, 50 Hz 135W 1458 m³/h 58 dB(A) 2600min-1 (50 Hz) 74 Pa 7,80 kg
01950.1-00 z termostatem 0 do 60 °C 9 AC230V, 50 Hz 135W 1458 m³/h 58 dB(A) 2600min-1 (50 Hz) 74 Pa 7,90 kg
01931.0-00 bez termostatu 3 AC120V, 60 Hz 45W 576 m³/h 55 dB(A) 2900min-1 (60 Hz) 88 Pa 3,00 kg
01931.1-00 z termostatem 0 do 60 °C 3 AC120V, 60 Hz 45W 576 m³/h 55 dB(A) 2900min-1 (60 Hz) 88 Pa 3,40 kg
01941.0-00 bez termostatu 6 AC120V, 60 Hz 90W 1152 m³/h 57 dB(A) 2900 min-1 (60 Hz) 88 Pa 5,30 kg
01941.1-00 z termostatem 0 do 60 °C 6 AC120V, 60 Hz 90W 1152 m³/h 57 dB(A) 2900 min-1 (60 Hz) 88 Pa 5,70 kg
01951.0-00 bez termostatu 9 AC120V, 60 Hz 135W 1728m³/h 58 dB(A) 2900 min-1 (60 Hz) 88 Pa 7,80 kg
01951.1-00 z termostatem 0 do 60 °C 9 AC120V, 60 Hz 135W 1728m³/h 58 dB(A) 2900 min-1 (60 Hz) 88 Pa 7,90 kg
