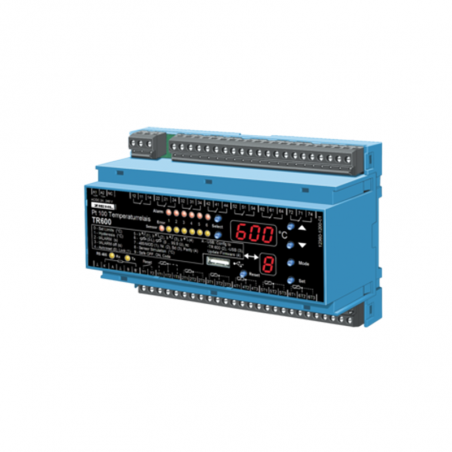

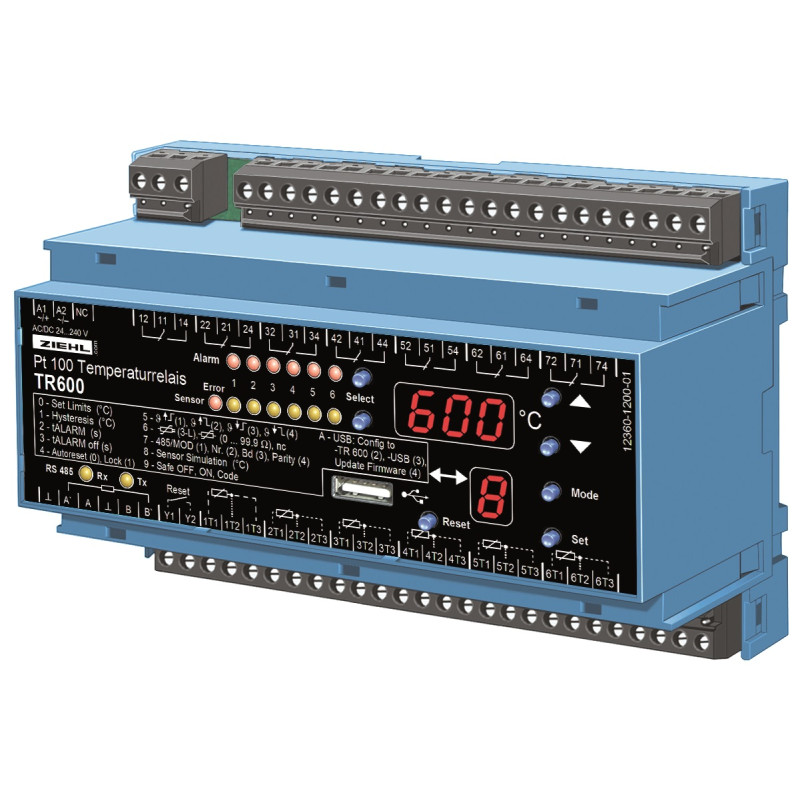

TR600-RS485 - Pt 100 Temperaturrelais - T224361

Der Pt 100 Thermostat TR600 ist ein Temperaturregler und überwacht bis zu sechs Pt 100 Sensoren gleichzeitig. Sechs Schaltpunkte und sechs Relais ermöglichen nahezu beliebige Schaltkombinationen. Er kann auch die höchste Temperatur einer Gruppe von drei oder sechs Sensoren auswählen. Die Temperaturen von zwei Sensoren oder Sensorgruppen können an zwei analogen Ausgängen ausgegeben werden, z. B. zur Fernanzeige oder weiteren Auswertung. Die Programmierung ist sehr variabel und einfach.

Da 6 Sensoren vom Typ Pt 100 angeschlossen werden können, eignet sich das Gerät besonders zur Temperaturüberwachung überall dort, wo bis zu 6 verschiedene Messstellen gleichzeitig überwacht werden müssen:

• Motoren und Generatoren mit gleichzeitiger Überwachung von Lagern und Kühlmittel.
• Transformatoren mit zusätzlicher Überwachung der Kerntemperatur.
• Kraftmaschinen und -anlagen

Zulassung
UL E377414 Process Control Equipment, Electrical - Component

Funktionsübersicht

• Mess- und Überwachungsbereich -199 ... +800 °C
• 6 Sensoreingänge mit 2- oder 3-Leiteranschluss
• 7 Relaisausgänge mit Wechslerkontakt
• Alarm 1 … 6 Relais K1 (11/12/14) ... K6 (61/62/64)
• Sensorfehler Relais K7 (71/72/74) überwacht Fühlerbruch oder Fühlerkurzschluss.
• 2 Analogausgänge, 0/4...20 mA und 0/2...10 V, mit individueller Skalierung.
• Universalnetzteil. 2 Bereiche AC/DC 24-60 V oder AC/DC 90-240 V
• Universalnetzteil AC/DC 24-240 V
• Anschluss für USB-Stick zum Up- und Download von Parametersätzen und für Firmware-Updates
• Zubehör: Einbaurahmen ER8 für Schalttafeleinbau
• Alternative: Temperaturrelais Typ TR660IP
