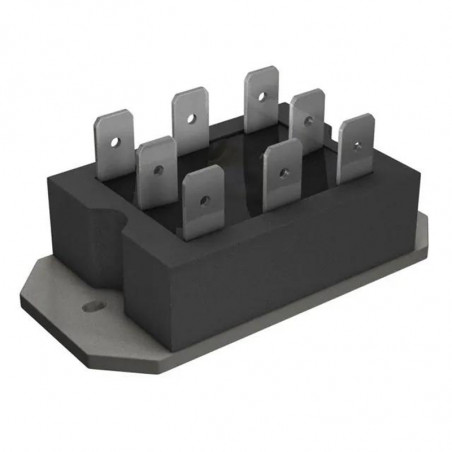

Fotos dienen nur zu Informationszwecken.
please use latin characters
Isolationsspannung - 2500V-50Hz.
| Verfügbare Module: | Beispielkennzeichnung: | |
|---|---|---|
| mit Varistor mit Rücklaufdiode mit Varistor und Rücklaufdiode | K W KW | P101K P101W P101KW |
| Typ | VRRM [V] | IO [A] | TC [°C] | IRMS [A] | IT(AV) IF(AV) [A] | ITSM,IIFSM | RthJCDC [K/W] | Numer schem. | |
|---|---|---|---|---|---|---|---|---|---|
| 50 Hz [A] | 60 Hz [A] | ||||||||
| P101 | 400 | 25 | 85 | 28 | 12,5 | 300 | 315 | 0,56 | 0 |
| PI 02 | 600 | ||||||||
| PI 03 | 800 | ||||||||
| PI 04 | 1000 | ||||||||
| PI 05 | 1200 | ||||||||
| P111 | 400 | 25 | 85 | 28 | 12,5 | 300 | 315 | 0,56 | 1 |
| P112 | 600 | ||||||||
| P113 | 800 | ||||||||
| P114 | 1000 | ||||||||
| P115 | 1200 | ||||||||
| P121 | 400 | 25 | 85 | 28 | 12,5 | 300 | 315 | 0,56 | 2 |
| P122 | 600 | ||||||||
| P123 | 800 | ||||||||
| PI 24 | 1000 | ||||||||
| P125 | 1200 | ||||||||
| P131 | 400 | 25 | 85 | 28 | 12,5 | 300 | 315 | 0,56 | 3 |
| P132 | 600 | ||||||||
| P133 | 800 | ||||||||
| PI 34 | 1000 | ||||||||
| P135 | 1200 | ||||||||
| P401 | 400 | 40 | 85 | 44 | 20 | 325 | 340 | 0,263 | 0 |
| P402 | 600 | ||||||||
| P403 | 800 | ||||||||
| P404 | 1000 | ||||||||
| P405 | 1200 | ||||||||
| P411 | 400 | 40 | 85 | 44 | 20 | 325 | 340 | 0,263 | 1 |
| P412 | 600 | ||||||||
| P413 | 800 | ||||||||
| P414 | 1000 | ||||||||
| P415 | 1200 | ||||||||
| P421 | 400 | 40 | 85 | 44 | 20 | 325 | 340 | 0,263 | 2 |
| P422 | 600 | ||||||||
| P423 | 800 | ||||||||
| P424 | 1000 | ||||||||
| P425 | 1200 | ||||||||
| P431 | 400 | 40 | 85 | 44 | 20 | 325 | 340 | 0,263 | 3 |
| P432 | 600 | ||||||||
| P433 | 800 | ||||||||
| P434 | 1000 | ||||||||
| P435 | 1200 | ||||||||

SCHEMAT 0![]() | SCHEMAT 1![]() | SCHEMAT 2![]() | SCHEMAT 3![]() |
