Hersteller: Eaton / CEAG

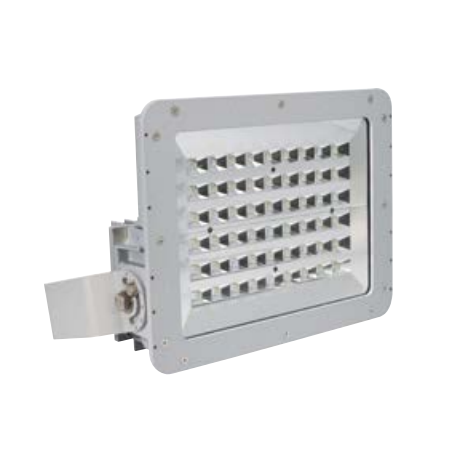

FMV 11L CY/UNV1 76 M20 1 2564 382

  • 12,564,382
  • Gewinde 2 x M20, metal thread
  • Gewicht 14.5 kg
  • 1 x M20
  • LAMP LED System 99 W
  • STRUMIENSWIE 11107 lm

Ex-Flutlichter der Serien FMV LED / NFMV / NSSFMV

(Zonen 2, 21, 22)

Effiziente FMV/nFMV...LED-Flutlichter

Die neue Serie energiesparender **FMV** LED-Flutlichter eignet sich ideal für die Allgemeinbeleuchtung in explosionsgefährdeten Bereichen wie Zone 2 (explosive Gase) sowie Zone 21 und 22 (explosiver Staub). Mit einem Lichtstrom von 3189 lm bis 15181 lm können diese Flutlichter herkömmliche Leuchtmittel von 50 W bis 1000 W ersetzen. Die neuen Modelle **NFMV 25L und 50L** können sogar Leuchten mit einem Lichtstrom von >1000 W und herkömmliche Entladungslampen ersetzen. Hocheffiziente LED-Module mit einer Effizienz von über 112 lm/W ermöglichen Energieeinsparungen von bis zu 70 % im Vergleich zu Leuchten mit Entladungslampen.

LED-Technologie für raue Umgebungen

Dank des außergewöhnlich robusten Gehäusedesigns und der vibrationsfesten LED-Module ist der FMV-Fluter stoß-, stoß- und vibrationsfest. Das macht ihn zur idealen Lösung für die Beleuchtung von Räumen mit anspruchsvollen Umgebungsbedingungen. Dank der temperaturunempfindlichen LED-Technologie sind selbst extreme Temperaturen von -40 °C bis +55 °C kein Problem. Das robuste, pulverbeschichtete Metallgehäuse und das schlagfeste Glas erfüllen höchste Anforderungen an mechanischen Schutz und Korrosionsbeständigkeit (Schutzart IP66). Zu den Vorteilen moderner LED-Technologie zählen hoher Lichtstrom, sehr geringer Energieverbrauch, lange Lebensdauer und hohe Effizienz.

NFMV-Fluter mit Hochdruckentladungslampen

NFMV-Fluter mit Innenreflektoren aus hochglänzendem Aluminium (für Hochdruckentladungslampen von 150 W bis 400 W) sind für den Einsatz in explosionsgefährdeten Bereichen der Zonen 2 und 21 konzipiert. Der Umgebungstemperaturbereich reicht von -25 °C bis +50/+45 °C. Das Epoxidharzgehäuse und das pulverbeschichtete Glas sowie das temperatur- und schlagfeste Glas gewährleisten die Schutzart IP66. Der modulare Aufbau ermöglicht eine schnelle und kostengünstige Installation. Die langlebige Versiegelung sorgt für Sicherheit auch unter extremen Bedingungen. Die diffusionsdichte Konstruktion ermöglicht einen hohen Lichtstrom und erreicht gleichzeitig die günstige Temperaturklasse T3.

NSSFMV Stahlfluter für extrem raue Bedingungen

**NSSFMV**-Fluter mit hochglänzenden Aluminiumreflektoren (für Hochdrucklampen von **150 W bis 400 W**) erfüllen die Anforderungen für Zone 2 und 22. Umgebungstemperaturbereich: **-25 °C bis +55 / +50 °C**. Sie eignen sich besonders für raue Umgebungen, die hohe mechanische Festigkeit und Temperaturwechselbeständigkeit erfordern. Das Edelstahlgehäuse mit schlag- und hitzebeständigem Hartglas erfüllt die **IP66**-Norm. Dank ihres modularen Aufbaus und der schnellen Montage eignen sich diese Leuchten ideal für die Installation in anspruchsvollen Umgebungen.

Vielfältige Anwendungsmöglichkeiten

Dank ihrer außergewöhnlich robusten Konstruktion, der hohen Schutzart und des breiten Betriebstemperaturbereichs eignen sich FMV/NFMV/NSSFMV-Flutlichter für Anwendungen in der Petrochemie, Chemieanlagen, Kläranlagen, Ölplattformen, LNG-Terminals, Lebensmittelverarbeitungsanlagen, Getreidemühlen, Zuckerraffinerien sowie für Innen- und Außeninstallationen. FMV/NFMV/NSSFMV-Leuchten sind mit einem verstellbaren Montagebügel ausgestattet, der die Wand-, Decken- oder Seilmontage ermöglicht. Montagezubehör ist auf Anfrage erhältlich.

Produktmerkmale:

  • FMV LED-Flutlichter mit hocheffizienten LED-Modulen
  • NFMV- und NSSFMV-Leuchten für Hochdruckentladungslampen mit Leistungen von 150 W bis 400 W
  • Großer Betriebstemperaturbereich je nach Typ: von -45 °C bis +55 °C
  • Hohe Schutzart IP66 – ideal für raue Umgebungsbedingungen

FMV LED nFMV LED 25L/50L
Typ Prüfbescheinigung (Gas) DEMKO 15 ATEX 1383X DEMKO 15 ATEX 1225X
Baumusterprüfbescheinigung (Staub) DEMKO 15 ATEX 1377X DEMKO 15 ATEX 1226X
IECEx-Konformitätsbescheinigung IECEx UL 15.0029 IECEx UL 15.0040
Kennzeichnung gemäß 2014/34/EU II 3 G Ex nA IIC T5/T4 Gc II 2 D Ex tb IIIC T85 °C/T80 °C Db II 3 G Ex nA IIC T4 Gc II 2 D Ex tb IIIC T85 °C Db IP66
Kennzeichnung nach IECEx Ex nA IIC T5/T4 Gc Ex tb IIIC T85 °C/T80 °C Db Ex nA IIC T4 Gc Ex tb IIIC T85 °C Db IP66
Zulässige Umgebungstemperatur -40 °C bis +55 °C -30 °C bis +50 °C (FMV) 25L)
-30 °C bis +45 °C (FMV 50L)
Lebensdauer der Lichtquelle 60.000 h, ta = +55 °C / 100.000 h, ta = +25 °C 50.000 h, ta = +55 °C / 100.000 h, ta = +25 °C
Versorgungsspannung 100 – 277 V AC / 180 – 250 V DC
Frequenz 50 – 60 Hz
Leistungsfaktor φ ≥ 0,9
Stromversorgung elektronisch
Schutzklasse I
Lampe / Leuchtmittel LED-System 28 – 131 W LED-System 263 W (FMV 25L) / 531 W (FMV 50L)
Lichtfarbe / CRI 5000 K / Ra 70, 3000 K / Ra 80 (auf Anfrage) 5000 K / Ra 70
Abmessungen (L × B × H) 394 × 178 × 305 mm 533 × 204 × 406 mm
533 × 204 × 825 mm (FMV 50L)
Anschlussklemmen L, N und PE; 2 × 4 mm²
Gehäusefarbe Grau
Gehäusematerial Leichtbau-Aluminiumlegierung mit Lackierung
Gewicht 1,45 kg 23,6 kg (FMV 25L) / 48,1 kg (FMV 50L)
Kabeleinführungen / Abdeckplatten / Bohrungen Metallgewinde 2 × M20 × 1,5, 1 × M20 (verstärkt) oder Metallgewinde 2 × M25 × 1,5, 1 × M25 mit Kappe Metallgewinde: 2 × M25 × 1,5, 1 × M25 mit Kappe
Montagemethode Montagehalterung
Schutzart gemäß EN 60529 IP66
Schutzabdeckung Borosilikatglas

Zusätzliche FMV-LED-Daten:

Typ Leistung Nennlichtstrom (± 10 %) Temperaturklasse II 3 G – TU ≤ 40 °C Temperaturklasse II 3 G – TU ≤ 55 °C
FMV 3L LED 28 W 3189 lm T5 T4
FMV 5L LED 45 W 5183 lm T5 T4
FMV 7L LED 62 W 7095 lm T5 T4
FMV 9L LED 79 W 9132 lm T5 T4
FMV 11L LED 99 W 11107 lm T4 T4
FMV 13L LED 112 W 13100 lm T4 T4
FMV 15L LED 131 W 15181 lm T4 T4
nFMV 25L LED 263 W 26240 lm T4 T4
nFMV 50L LED 531 W 53890 lm T4 T3

Technische Daten: NFMV NSSFMV
Baumusterprüfbescheinigung (Gas) DEMKO 10 ATEX 0907694 LCIE 11 ATEX 1014 X (Gas)
Baumusterprüfbescheinigung (Staub) DEMKO 10 ATEX 147285 LCIE 11 ATEX 3101 X (Staub)
IECEx-Zertifikat – IECEx CQM 12.0004X
Kennzeichnung gemäß 2014/34/EU II 3 G Ex nR IIC T3 II 2 D Ex tb A21 IP66 T² II 3 G Ex nR IIC T3/T2 II 2 D Ex tb IIIC T² Db
IECEx-Kennzeichnung – Ex nR IIC T3/T2 Gc Ex tb IIIC T125°C/T205°C IP66
Zulässige Umgebungstemperatur -25 °C bis +55 °C (≤ 400 W)
-25 °C bis +50 °C (400 W)		 -45 °C bis +55 °C (≤ 250 W)
-45 °C bis +50 °C (400 W)
Nennspannung 230 V ¹
Frequenz 50 Hz ¹
Leistungsfaktor cos φ ≥ 0,9
Schutzklasse I
Leuchtmittel/Lampe HSE/HIE-Lampe 150 – 400 W
Lampensockel E40 gemäß IEC 60238
Nennlichtstrom Lichtstrom ¹
Lichtausbeute 60 % 68 %
Abmessungen (L × B × H) 600 × 458 × 173 mm 592 × 535 × 193 mm
Anschlussklemmen L, N, PE; 2 × 4 mm² L, N, PE; 2 × 2,5 mm²
Gehäusefarbe Grau Natur
Gehäusematerial Aluminiumlegierung mit Lackierung Edelstahl
Gewicht 15,5 kg 16,9 kg
Kabeleinführungen / -platten / -bohrungen 2 × M20 × 1,5 Gewinde, 1 × M20 Verschluss
Montage Montagemethode Montagehalterung
Schutzart gemäß EN 60529 IP66
Schutzabdeckung/Linse Borosilikatglas

Zusätzliche Daten für NFMV- und NSSFMV-Leuchten:

Typ Leistung Nennlichtstrom (3) Temperaturklasse II 3 G Max. Oberflächentemperatur II 2 D
TU ≤ 40 °C TU ≤ 50 °C TU ≤ 55 °C TU ≤ 40 °C TU ≤ 50 °C TU ≤ 55 °C
NFMV... HSE 150 W 14000 lm T5 T3 -- T100 °C T200 °C --
HSE 250 W 25000 lm T5 T3 -- T100 °C T200 °C --
HIE 250 W 19000 lm T3 T3 -- T200 °C T200 °C --
HSE / HIE 400 W 48000 lm / 33000 lm T3 T3 -- T200 °C T200 °C --
NSSFMV... HSE 150 W 14000 lm T4 T3 T3 T125 °C T135 °C T140 °C
HSE / HIE 250 W 25000 lm / 19000 lm T3 T3 T3 T160 °C T170 °C T175 °C
HSE / HIE 400 W 48000 lm / 33000 lm T3 T2 -- T195 °C T205 °C --
