Hersteller: Eaton / CEAG

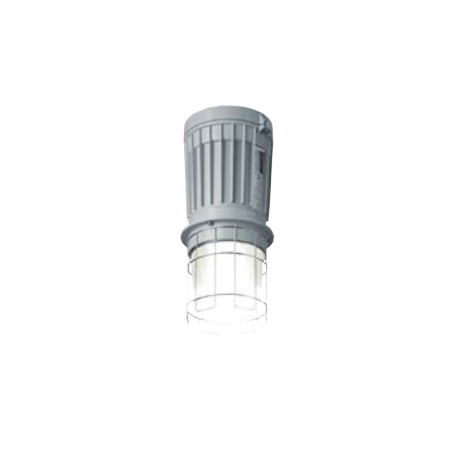

S5NJ 105 0 00 CCL 0807 226E

  • CCL 0807 226E
  • Gewinde 1 x 1 1/2" NPT
  • Gewicht 8 kg
  • LAMP 100 W HSE
  • STRUMIENSWIE 8500 lm

Pendelleuchten und Fluter der NVMV-Serie

(Zonen 2, 21, 22)

NVMV – Pendelleuchten für Hochdruckentladungslampen

Die Pendelleuchten der NVMV-Serie mit Hochdruckentladungslampen in einem IEC-Metallgehäuse sind für den Einsatz in explosionsgefährdeten Bereichen (Zone 2 und Staubzonen 21/22) konzipiert, insbesondere in Umgebungen mit hoher mechanischer Beanspruchung, Feuchtigkeit und Staub. Die Leuchten sind in zwei Größen erhältlich: **kleines Gehäuse** (für Lampen von 70 W bis 250 W, bevorzugt: 70–150 W) und **großes Gehäuse** (für Lampen von 250 W und 400 W). Alle Versionen sind mit HSE- und HIE-Lampen kompatibel und eignen sich für die Montage in niedrigen und mittleren Abhängehöhen. Dank ihrer hohen Schutzart und des weiten Betriebstemperaturbereichs (-45 °C bis +55 °C) können diese Leuchten auch unter extremen Bedingungen eingesetzt werden.

Vielfältige Einsatzmöglichkeiten

Die NVMV-Serie eignet sich für die Wand-, Decken- und Mastmontage und ist somit ideal für nahezu alle industriellen Anwendungen, wie z. B. die Beleuchtung von Freiflächen, Innenräumen und Straßen in Industrieanlagen, der Öl- und Gasindustrie, Chemieanlagen, Abfallbehandlungsanlagen, Werften, Kraftwerken und Mühlen.

Merkmale:

  • NVMV S / M Pendelleuchten für Hochdruckentladungslampen
  • Leistungsbereich von 70 W bis 400 W
  • Großer Betriebstemperaturbereich: -45 °C bis +55 °C
  • Hohe Schutzart: IP66 – für den Betrieb unter rauen Umgebungsbedingungen

Technische Daten: NVMV – kleines Gehäuse NVMV – großes Gehäuse
Baumusterprüfbescheinigung LCIE 10 ATEX 1005 (Gas), LCIE 10 ATEX 3029 (Staub)
EG-Baumusterprüfbescheinigung II 3 G Ex nR IIC T1¹ II 2 D Ex tb IIIC T°° Db IP66
Zulässige Umgebungstemperatur -45 °C bis +55 °C
Nennspannung 230 V AC²
Frequenz 50 Hz²
Leistung Faktor > 0,9
Stromversorgungssystem Konventionelles Vorschaltgerät
Schutzklasse I
Lampe / Leuchtmittel HSE / HIE 70 - 150 W HSE / HIE 250 - 400 W
Lampentyp Natriumdampf-Hochdrucklampe / Halogen-Metalldampflampe
Nennlichtstrom siehe Tabelle unten
Lampensockel E27 / E40 E40
Lichtausbeute 74 % 78 %
Anschlussklemmen L, N, PE max. 3 x 6 mm²
Gehäusefarbe Grau
Gehäusematerial Leichtmetalllegierung mit Lackierung
Gewicht 7,6 kg 21 kg
Kabeleinführungen / Verschlussplatten / Gehäusebohrungen Gewinde 4 x M25 x 1,5 mit Verschlussstopfen
Schutzart nach EN 60529 IP66
Schutzabdeckung/-schild Borosilikatglas

Zusätzliche Leuchtendaten:

NVMV... (kleines Gehäuse - SE):

Lampentyp Leistung Leuchtenlichtstrom Temperaturklasse II 2 G (ohne Reflektor) Temperaturklasse II 2 G (mit Reflektor) Max. Oberflächentemperatur II 2 D (ohne Reflektor) Max. Oberflächentemperatur II 2 D (mit Reflektor)
HSE 70 W 5600 lm T4 T4 114 °C 119 °C
100 W 8800 lm T4 T4 114 °C 119 °C
150 W 14000 lm T3 T3 137 °C 155 °C
250 W 25000 lm T2 T2 183 °C 204 °C
HIE 70 W 5100 lm T4 T4 114 °C 119 °C
100 W 7800 lm T4 T4 114 °C 119 °C
150 W 11000 lm T3 T3 137 °C 155 °C
250 W 19000 lm T2 T2 183 °C 204 °C

NVMV... (großes Gehäuse – LE):

HIE
Lampentyp Leistung Leuchtenlichtstrom Temperaturklasse II 2 G (ohne Reflektor) Temperaturklasse II 2 G (mit Reflektor) Max. Oberflächentemperatur II 2 D (ohne Reflektor) Max. Oberflächentemperatur II 2 D (mit Reflektor)
HSE 250 W 25000 lm T3 T3 152 °C 152 °C
400 W 48000 lm T3 T2 174 °C 190 °C
250 W 30000 lm T3 T3 152 °C 152 °C
400 W 34000 lm T3 T2 174 °C 208 °C
