Hersteller: Eaton / CEAG

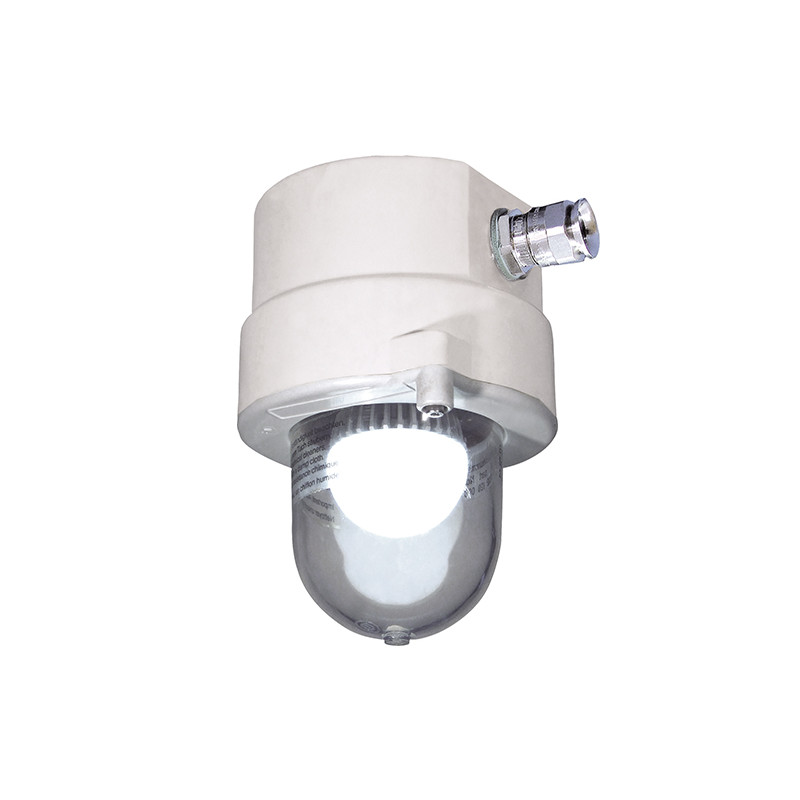

dKLK 23/Ex d GHG 871 1001 R0101

  • GHG 871 1001 R0101
  • Farbe Przezroczysty
  • DLAWNICA 1 × dławnica Ex-d M20 × 1,5 do kabla Ø 7 – 12 mm

Ex-Signal- und Notsignalleuchten

dKLK 23 / dKLK 23 LED
Kunststoffgehäuse für Zone 1 und 21

Schutz und Signalisierung

Diese Leuchten erfüllen die Anforderungen der ATEX-Richtlinie 2014/34/EU für die Temperaturklasse T6. Sie sind für den Einsatz in explosionsgefährdeten Zonen 1 und 2 mit Temperaturklassen bis T6 sowie in den Zonen 21 und 22 für explosionsfähige Staubatmosphären zertifiziert. Darüber hinaus erfüllen sie die Anforderungen der EN 60598, Teil 2.22 für Notbeleuchtung.

Die dKLK 23 Ex-Leuchten sind für Kompaktleuchtstofflampen mit integrierter Elektronik und Leistungen von 5–8 W ausgelegt. Mit einem optionalen Blitzmodul kann die Leuchte auch als Warnleuchte eingesetzt werden.

Die dKLK 23 LED-Version ist mit einer 6-W-LED-Lampe ausgestattet. Sie vereint innovative LED-Technologie mit entscheidenden Vorteilen:

  • Energieeinsparung
  • Umweltfreundlichkeit – quecksilberfrei
  • Lange Lebensdauer
  • Kosteneinsparungen durch lange Wartungsintervalle
  • Ideal für den intermittierenden Betrieb als Warnleuchte

Das Gehäuse besteht aus glasfaserverstärktem Polyester und einer Abdeckung aus transparentem oder farbigem Polycarbonat.
In Kombination mit einer farbigen Schutzabdeckung können sie als Signalleuchten eingesetzt werden. In Kombination mit Ausgangsklemmen eignen sie sich als Notbeleuchtung.
Der Anschluss der Leuchte erfolgt über einen explosionsgeschützten eXLink-Stecker oder eine druckfeste Kabelverschraubung.

Dank des optionalen V-CG-S Überwachungsmoduls mit Kodierschalter (bis zu 20 Adressen) können sie auch innerhalb des CEAG Notstromversorgungssystems (dKLK 23 V-CG-S) einzeln überwacht werden.

Parameter dKLK 23 dKLK 23 LED dKLK 23 V-CG-S
EG-Baumusterprüfbescheinigung BVS 10 ATEX E 003 BVS 10 ATEX E 003 BVS 10 ATEX E 003
IECEx-Konformitätsbescheinigung IECEx BVS 10.0003 IECEx BVS 10.0003 IECEx BVS 10.0003
Kennzeichnung gemäß 2014/34/EU II 2G Ex db IIC T6 Gb
II 2D Ex tb IIIC T80°C Db IP66		 II 2G Ex db IIC T6 Gb
II 2D Ex tb IIIC T80°C Db IP66		 II 2G Ex db IIC T6 Gb
II 2D Ex tb IIIC T80°C Db IP66
Kennzeichnung gemäß IECEx Ex db IIC T6 Gb
Ex tb IIIC T80°C Db		 Ex db IIC T6 Gb
Ex tb IIIC T80°C Db		 Ex db IIC T6 Gb
Ex tb IIIC T80°C Db
Umgebungstemperaturbereich -20 °C bis +45 °C (abhängig von Lichtquelle und Einbaulage) -20 °C bis +40 °C -20 °C bis +45 °C (abhängig von Lichtquelle und Einbaulage)
Nennspannung 230 V AC / 230 V DC 230 V AC 230 V AC / 230 V DC
Nennstrom ca. 30 mA ca. 30 mA ca. 30 mA
Frequenz 50–60 Hz (AC) 50–60 Hz (AC) 50–60 Hz (AC)
Leistungsfaktor cos φ ≥ 0,95 ≥ 0,95 ≥ 0,95
Schutzklasse 1 1
Leuchtmittel Kompaktleuchtstofflampe mit eingebautem Vorschaltgerät, Sockel E27, 5–8 W, Hersteller: Philips MASTER PL Electronic 5W/8W oder gleichwertig; Blitzmodul (siehe Zubehör) Philips Master LED 6W Kompaktleuchtstofflampe mit eingebautem Vorschaltgerät, E27-Fassung, 5–8 W, Hersteller: Philips MASTER PL Electronic 5W/8W oder gleichwertig
Lichtstrom ca. 400 lm (7/8 W)* ca. 470 lm* ca. 400 lm (7/8 W)*
Lampensockel E27 gemäß IEC 60238 E27 gemäß IEC 60238
Abmessungen (L x B x H) 164,5 x 189 x 128 mm 164,5 x 189 x 128 mm 164,5 x 189 x 128 mm
Anschlussklemmen eXLink Explosionsgeschützter Steckverbinder, 3-polig, 2 + PE, Käfigklemmenblock für 8–11 mm² Kabel; Ex M20 x 1,5 Kabelverschraubung für Kabel mit Ø 7–12 mm; Ex M20 x 1,5 Kabelverschraubung, Metallgewinde; 1 × M20, PE max. 2,5 mm², Schraubklemme eXLink Explosionsgeschützter Steckverbinder, 3-polig, 2 + PE, Käfigklemmenblock für Kabel mit 8–11 mm²; Ex M20 x 1,5 Kabelverschraubung für Kabel mit Ø 7–12 mm; Ex M20 x 1,5 Kabelverschraubung, Metallgewinde; 1 × M20, PE max. 2,5 mm², Schraubklemme eXLink Explosionsgeschützter Steckverbinder, 3-polig, 2 + PE, Käfigklemmenblock für Kabel mit 8–11 mm; Ex M20 x 1,5 Kabelverschraubung für Kabel mit Ø 7–12 mm; Ex M20 x 1,5 Kabelverschraubung, Metallgewinde; 1 × M20, PE max. 2,5 mm², Schraubklemme
Gehäusefarbe RAL 1013 RAL 1013 RAL 1013
Gehäusematerial Glasfaserverstärkter Polyester Glasfaserverstärkter Polyester Glasfaserverstärkter Polyester
Gewicht ca. 1,7 kg ca. 1,7 kg ca. 1,7 kg
Schutzart nach EN 60529 IP66 IP66 IP66
Lichtschutz Polycarbonat Polycarbonat Polycarbonat
