Hersteller: Eaton / CEAG

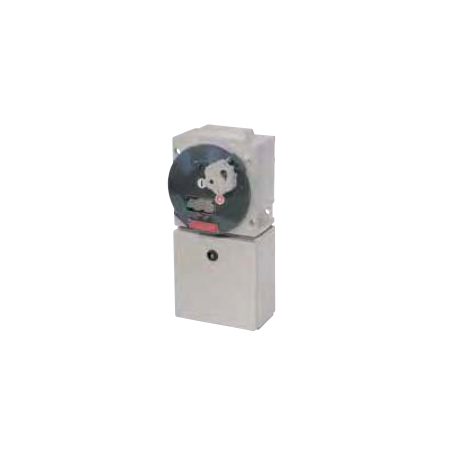

Hauptschalter Ex 63A EXKO 73 1813 A0001

  • EXKO 73 1813 A0001
  • Material
  • Nennstrom
  • IP-Klasse
  • Cable gland

Sicherheit für Ihren Schutz

CEAG Hauptleistungsschalter ermöglichen das Verbinden oder Trennen von Stromkreisen unter normalen Betriebsbedingungen sowie das Schalten, kurzzeitige Leiten und Unterbrechen von Strömen in Ausnahmesituationen, wie z. B. bei Kurzschlüssen.

Volles Schaltvermögen für Motoren der Kategorie AC-3

Volles Schaltvermögen für Motoren der Kategorie AC-3 und Isolationseigenschaften gemäß EN 60947-4-1 mit obligatorischer Öffnung der Hauptkontakte gemäß EN 60204-1 sind nur einige der wichtigen Merkmale der CEAG Leistungsschalter.

Ausführungen bis 180 A bieten optional die hohe Schutzart IP66. Die Schaltstellung ist stets klar sichtbar und leicht zu erkennen.

Die Hauptschalter zeichnen sich durch ein montagefreundliches Design und leicht zugängliche Anschlussklemmen aus.

Metallausführungen können mit Anschraubflanschen ausgestattet werden, um eine einfache Systemintegration und eine kostengünstige Lebensdauerverlängerung zu ermöglichen. Optional sind sie mit Kunststoff- oder Messing-Schnappflanschen erhältlich.

Diese Leistungsschalter sind auch in Ausführungen für die Explosionsgruppe IIB erhältlich, was für viele Anwendungen ausreichend ist.

Parameter Spezifikation
Kennzeichnung gemäß 2014/34/EU II 2 G Ex de ia/ib[ia\ib] IIC T4 – T6*
II 2 D IP66 T80 °C / T95 °C / T130 °C
EG-Baumusterprüfbescheinigung PTB 99 ATEX 1057
IECEx-Konformitätsbescheinigung IECEx PTB 12.0026
Kennzeichnung gemäß IECEx Ex d IIC T6, T5 oder T4 Gb / Ex de IIC T6 T5 oder T4 Gb
Ex d IIB T6, T5 oder T4 Gb / Ex de IIB T6, T5 oder T4 Gb
Zulässige Umgebungstemperatur –20 °C bis +40 °C**
Bemessungsspannung bis max. 690 V
Bemessungsstrom max. 63 A
Frequenz 50/60 Hz
Bemessungsein-/Ausschaltvermögen AC-3 gemäß EN 60947-3 Ue 230 V / Ie 63 A
Ue 400 V / Ie 63 A
Ue 500 V / Ie 63 A
Ue 690 V / Ie 63 A
Sicherung Sicherung Bis 400 V AC: 80 A gG
Bis 500 V AC: 80 A gG
Bis 690 V AC: 80 A gG
Anschlussklemmen – Hauptkontakt 2 x 35 mm²
Schutzklasse I
Schutzart nach EN 60529 IP54 (optional) IP65)
Kabelverschraubungen / Befestigungslöcher M50-Verschraubung – siehe Bestellangaben
Gewicht 3-polige Ausführung: ca. 17 kg
4-polige Ausführung: ca. 17 kg 18 kg
Gehäusematerial Pulverbeschichtetes Aluminium-Polyester, Anschlusskasten pulverbeschichteter Stahl
Farbe Aluminiumgehäuse: grau (RAL 7032)
Stahlgehäuse: dunkelgrau (RAL 7022)
Abschließbar In der AUS-Stellung mit 3 handelsüblichen Vorhängeschlössern abschließbar (⌀ max. 6 mm)

*Auch für Explosionsgruppe IIB erhältlich
**Andere Umgebungstemperaturen auf Anfrage erhältlich
