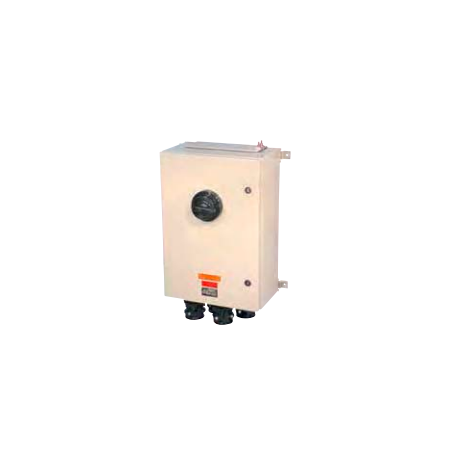

Industrie-Sicherheitsschalter Ex (250A) KO 731716 W0001

CEAG Sicherheitsschalter können dank eines integrierten Verriegelungssystems, das die Anbringung von bis zu drei Vorhängeschlössern in der AUS-Stellung ermöglicht, vor unbeabsichtigter Betätigung geschützt werden. Um Manipulationen zu verhindern, können die Gehäusedeckel im verriegelten Zustand nicht ohne Beschädigung geöffnet werden.

Volle Schaltleistung für drei Wechselstrommotoren

Die volle Schaltleistung für drei Wechselstrommotoren und Isolationseigenschaften gemäß EN 60947-4-1 mit obligatorischer Öffnung der Hauptkontakte sowie optionale NOT-AUS-Ausführungen gemäß EN 60204-1 sind weitere Merkmale der CEAG Sicherheitsschalter.

Zusätzliche Verzögerungs-/Beschleunigungskontakte bieten doppelte Sicherheit unter extremen Betriebsbedingungen.

Die Sicherheitsschalter zeichnen sich durch ein montagefreundliches Design und leicht zugängliche Anschlussklemmen aus.

Industrielle Anwendungen in rauen Umgebungen

Für raue Industrieumgebungen verwenden wir bewährte explosionsgeschützte Gehäuse: schlagfeste, modifizierte Kunststoffgehäuse aus Fiberglas, pulverbeschichtet oder Edelstahl 316L. Sie sind optional mit aufsteckbaren Kunststoff- oder Messingflanschen erhältlich. Metallausführungen können mit Schraubflanschen ausgestattet werden. Bis 630 A ist ein hoher Schutzgrad gewährleistet – IP66.

Technische Parameter:

Parameter	Wert
Zulässige Umgebungstemperatur	–20 °C bis +40 °C
Nennleistung Spannung	bis max. 690 V
Nennstrom	max. 250 A
Frequenz	50/60 Hz
Schaltvermögen AC-3 gemäß EN 60947-3	Ue 230 V / Ie 250 A Ue 400 V / Ie 250 A Ue 500 V / Ie 250 A Ue 690 V / Ie 250 A
Absicherung	Bis 400 V AC: 250 A gG Bis 500 V AC: 200 A gG Bis 690 V AC: 200 A gG
Anschlussklemmen	3-poliger Hauptkontakt: 3 x 150 mm² / 95 mm² 6-poliger Hauptkontakt: 6 x 150 mm² / 2 x 95 mm² Hilfs-/Signalkontakt: 2 x 4 mm²
Schutzklasse	I
Schutzart nach EN 60529	IP65
Kabeleinführungen / Gehäusebohrungen	M25 Kabeleinführung – siehe Bestellangaben M63 Kabeleinführung – siehe Bestellangaben
Gewicht	3-polige Ausführung: ca. 18 kg 6-polige Ausführung: ca. 18 kg 31 kg
Gehäusematerial	Pulverbeschichtetes Stahlblech
Gehäusefarbe	RAL 7032
Hilfskontakte	1 x Schließer – einschaltend – verzögert, ausschaltend – voreilend 1 x Öffner – einschaltend – voreilend, ausschaltend – nacheilend
Abschließbar	Abschließbar in der AUS-Stellung mit drei handelsüblichen Vorhängeschlössern
