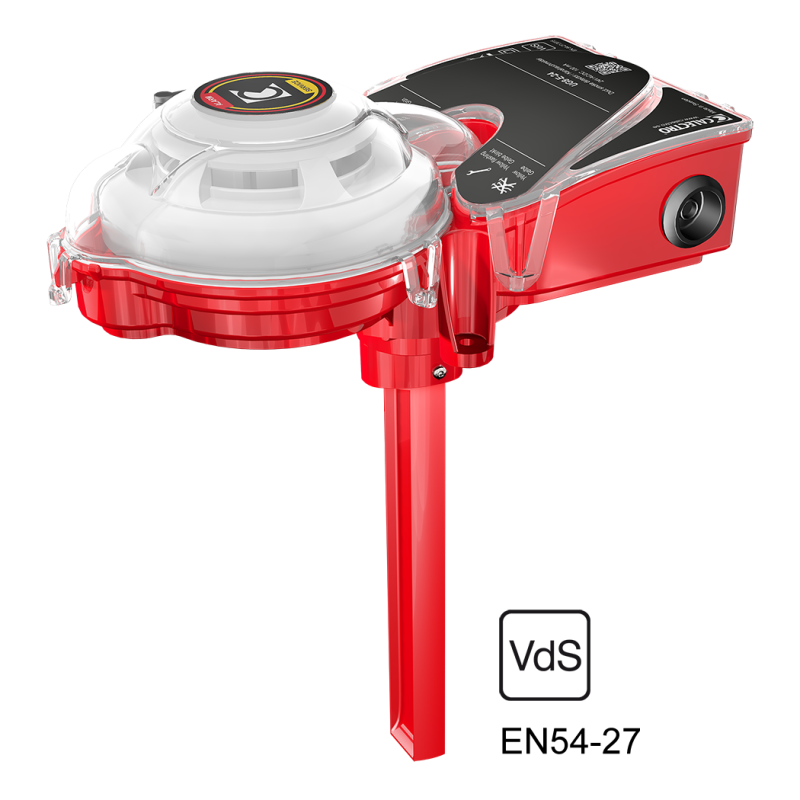

UG8-E-230 Rauchmelder für Lüftungskanäle

Im Set enthaltenes Venturi-Rohr: PST-195-R. Wir bieten auch Venturi-Rohre aus Aluminium an, z. B. ST280.

Merkmale:

• 360° drehbares Sensorgehäuse (Patent angemeldet)

• Automatische Empfindlichkeitsanpassung für längere Lebensdauer und weniger Fehlalarme durch Verschmutzung

• Service-Alarm

• Testöffnung im Deckel

• Einfache Installation

• Elektronische Luftstromanzeige

• Hergestellt in Schweden

Technische Daten:

Der UG8 Uniguard ist für die Rauchmessung in Lüftungskanälen konzipiert und besteht aus einem Rauchmelder und einem Kanal Das Gehäuse ist so konstruiert, dass ein optimaler Luftstrom durch den Detektor gewährleistet ist. Der UG8 kann beidseitig am Lüftungskanal montiert werden. Das Gerät verfügt über ein drehbares Element, das zusammen mit dem ausgewählten Venturi-Rohr am Lüftungskanal befestigt wird. Ein „FLOW“-Pfeil erleichtert die Installation in der korrekten Luftstromrichtung. Die Pfeilrichtung muss der Luftstromrichtung im Kanal entsprechen. Das zum Patent angemeldete Sensorgehäuse mit Kabeleinführungen und Reset-Taste lässt sich je nach Installationsbedingungen in jede Richtung drehen. Sowohl der Sensor- als auch der Anschlussfachdeckel verfügen über Schnappverschlüsse für schnellen Zugriff.

Relais:

• Zwei Alarmrelais zur Steuerung von Brandschutzklappen oder zum Starten/Stoppen von Lüftern, z. B.

• Ein Wartungsalarmrelais und ein Niedrigdurchfluss-Alarmrelais signalisieren Wartungsbedarf vor einem Fehlalarm sowie geringen Luftdurchsatz im Kanal oder eine falsche Positionierung des UG8.

• Ein Systemfehlerrelais signalisiert Störungen im Rauchmelderkreis.

Der Sensor verfügt über ein intelligentes Überwachungssystem, das die Empfindlichkeit permanent überwacht und anpasst und so eine optimale Leistung über die gesamte Lebensdauer gewährleistet. Wenn der Sensor Verschmutzungen nicht mehr kompensieren kann und sich einem Fehlalarm nähert, wird ein Wartungsalarm ausgelöst.

Der Sensor ist bajonettmontiert und lässt sich daher einfach ein- und ausbauen. Wird das UG8-System beschädigt, z. B. durch das Entfernen eines Sensors, blinkt die gelbe LED auf der Platine und das Systemfehlerrelais wird deaktiviert. Im Falle eines Systemfehlers werden auch die übrigen Relais deaktiviert. Für das UG8 empfehlen wir das Venturi-Rohr PST-195-R, das viele Vorteile bietet und im Lieferumfang enthalten ist. Unsere Aluminium-Venturi-Rohre ST280 und ST580 sowie das Verlängerungsrohr ST-EXTEND sind ebenfalls mit dem Gerät kompatibel.

Abmessungen:

Schaltplan:

Zubehör:
