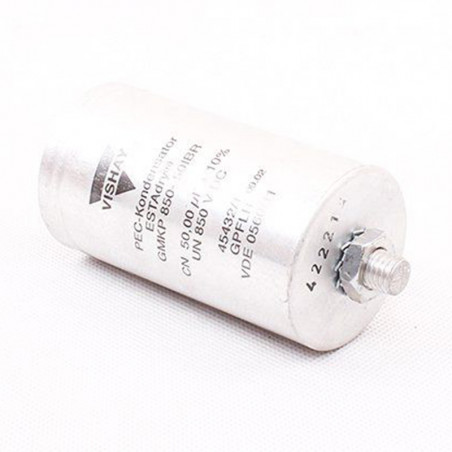

Fotos dienen nur zu Informationszwecken.
please use latin characters
Electrical data:
|
||
Temperature range
|
||
Casing temperature |
-25°C - 70°C
|
|
Storage temperature
|
-40°C - 85°C
|
|
Humidity
|
95%
|
|
Life time (z 3% error coefficient)
|
100 000 h
|
|
Capacity tolerance
|
±10%
|
|
Voltage test (terminal/terminal):
|
||
• GMKP series
|
1,5 x UN DC/1 Os
|
|
• GA series
|
2,0 x UN DC/1 Os
|
|
Voltage test (terminal/casing):
|
2 x (UN√2)+1000V AC/60s
|
|
(min. 3000V/AC/60s)
|
||
Repeatable impulse current
|
du/dt x C(A)
|
|
Lossiness coefficient
|
||
• (50 Hz)
|
-4
|
|
• (1 kHz)
|
-4
|
|
Electrical terminals
|
plug AMP 6,3 x 0,8mm, screw Ml 0
|
|
Impregnation:
|
NON PCB
|
|
Dielectric:
|
||
• GMKP
|
polyester foil, self regenerating
|
|
• GA
|
polypropylene foil , no regeneration
|
|
Assembly
|
vertical/horizontal
|
Type | Capacity [µF] |
I [A] |
du/dt [V/µS] |
L [nH] |
Dimensions[mm] Ø xh |
Weight [kg] |
Drawing number |
---|---|---|---|---|---|---|---|
SERIA GMKP 630 NOMINAL VOLTAGE630VDC URMS=330V
|
|||||||
GMKP 630 -4IA |
4 | 12 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 630 -8IA |
8 | 12 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 630 -10IA |
10 | 15 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 630 -16IA |
16 | 15 | 500 | <150 | 35x72 | 0,07 | 1 |
GMKP 630 -20IA |
20 | 15 | 300 | <150 | 40x72 | 0,09 | 1 |
GMKP 630 -32IA |
32 | 18 | 200 | <150 | 50x72 | 0,14 | 1 |
GMKP 630 -40IA |
40 | 18 | 200 | <150 | 40x127 | 0,16 | 1 |
GMKP 630 -64IA |
64 | 20 | 200 | <150 | 50x109 | 0,21 | 5 |
GMKP 630 -80IA |
80 | 20 | 200 | <150 | 50x127 | 0,25 | 5 |
GMKP 630 -100IA |
100 | 20 | 150 | <150 | 60x127 | 0,31 | 5 |
GMKP 630 -160IA |
160 | 20 | 120 | <200 | 64x190 | 0,61 | 5 |
GMKP 630 -200IS |
200 | 35 | 100 | <200 | 84x40 | 0,78 | 6 |
GMKP 630 -300IS |
300 | 35 | 70 | <200 | 84x190 | 1,05 | 6 |
GMKP 630 -400IS |
400 | 35 | 55 | <220 | 84x240 | 1,33 | 6 |
GMKP 630 -600IS |
600 | 35 | 50 | <250 | 84x340 | 1,88 | 6 |
Type | Capacity [µF] |
I [A] |
du/dt [V/µS] |
L [nH] |
Dimensions[mm] Øxh |
Weight [kg] |
Drawing number |
---|---|---|---|---|---|---|---|
SERIA GMKP/GA 750 NOMINAL VOLTAGE750VDC URMS=400V | |||||||
GMKP 750 -2IA |
2 | 12 | 500 | <150 | 30x52 | 0,04 | 1 |
GMKP 750 -4IA |
4 | 12 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 750 -8IA |
8 | 12 | 500 | <150 | 35x72 | 0,07 | 1 |
GMKP 750 -10IA |
10 | 15 | 500 | <150 | 35x72 | 0,07 | 1 |
GMKP 750 -16IA |
16 | 15 | 500 | <150 | 40x72 | 0,09 | 1 |
GMKP 750 -20IA |
20 | 15 | 300 | <150 | 50x72 | 0,14 | 1 |
GMKP 750 -32IA |
32 | 18 | 200 | <150 | 40x127 | 0,16 | 1 |
GMKP 750 -40IA |
40 | 18 | 200 | <150 | 50x127 | 0,25 | 1 |
GMKP 750 -64IA |
64 | 20 | 200 | <150 | 60x127 | 0,36 | 5 |
GMKP 750 -80IA |
80 | 20 | 200 | <150 | 60x127 | 0,36 | 5 |
GMKP 750 -100IA |
100 | 20 | 150 | <180 | 64x127 | 0,45 | 5 |
GMKP 750 -160IS |
160 | 20 | 120 | <200 | 84x140 | 0,78 | 5 |
GMKP 750 -200IS |
200 | 35 | 100 | <200 | 84x190 | 1,06 | 6 |
GMKP 750 -300IS |
300 | 35 | 70 | <220 | 84x240 | 1,33 | 6 |
GMKP 750 -400IS |
400 | 35 | 55 | <250 | 84x295 | 1,63 | 6 |
SERIA GMKP 850 NOMINAL VOLTAGE850VDC URMS=440V | |||||||
GMKP 850 -2IA |
2 | 12 | 500 | <150 | 30x52 | 0,04 | 1 |
GMKP 850 - 4IA |
4 | 12 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 850 - 8IA |
8 | 15 | 500 | <150 | 40x72 | 0,09 | 1 |
GMKP 850 - 10IA |
10 | 15 | 500 | <150 | 40x72 | 0,09 | 1 |
GMKP 850 - 16IA |
16 | 15 | 500 | <150 | 50x72 | 0,14 | 1 |
GMKP 850 - 20IA |
20 | 18 | 300 | <150 | 40x127 | 0,16 | 1 |
GMKP 850 - 32IA |
32 | 18 | 200 | <150 | 50x127 | 0,25 | 5 |
GMKP 850 - 40IA |
40 | 20 | 200 | <150 | 60x109 | 0,31 | 5 |
GMKP 850 - 64IA |
64 | 20 | 200 | <150 | 60x127 | 0,36 | 5 |
GMKP 850 - 80IA |
80 | 20 | 200 | <200 | 64x140 | 0,45 | 5 |
GMKP 850 - 100IA |
100 | 20 | 150 | <200 | 64x190 | 0,61 | 5 |
GMKP 850 - 200IS |
200 | 35 | 100 | <200 | 84x190 | 1,05 | 6 |
GMKP 850 - 300IS |
300 | 35 | 70 | <220 | 84x240 | 1,33 | 6 |
GMKP 850 -500IS |
400 | 35 | 55 | <250 | 84x295 | 1,63 | 6 |
GMKP 850 - 600IS |
500 | 35 | 50 | <250 | 84x340 | 1,88 | 6 |
SERIA GMKP 1000 NOMINAL VOLTAGE1000VDC URMS=470V | |||||||
GMKP 1000 - 2IA |
2 | 12 | 500 | <150 | 30x52 | 0,04 | 1 |
GMKP 1000 - 4IA |
4 | 12 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 1000 - 8IA |
8 | 12 | 500 | <150 | 40x72 | 0,09 | 1 |
GMKP 1000 - 10IA |
10 | 15 | 500 | <150 | 40x72 | 0,09 | 1 |
GMKP 1000 - 16IA |
16 | 15 | 500 | <150 | 50x72 | 0,14 | 1 |
GMKP 1000 - 20IA |
20 | 15 | 300 | <150 | 50x97 | 0,18 | 1 |
GMKP 1000 - 32IA |
32 | 18 | 200 | <150 | 50x127 | 0,25 | 1 |
GMKP 1000 - 40IA |
40 | 18 | 200 | <150 | 50x127 | 0,25 | 1 |
GMKP 1000 - 64IA |
64 | 20 | 200 | <150 | 64x140 | 0,45 | 5 |
GMKP 1000 - 80IA |
80 | 20 | 200 | <200 | 64x190 | 0,61 | 5 |
GMKP 1000 - 100IA |
100 | 20 | 150 | <200 | 84x140 | 0,78 | 5 |
GMKP 1000 - 160IS |
160 | 20 | 100 | <200 | 84x190 | 1,05 | 5 |
GMKP 1000 -200IS |
200 | 35 | 70 | <220 | 84x240 | 1,34 | 6 |
GMKP 1000 -300IS |
300 | 35 | 55 | <250 | 84x295 | 1,63 | 6 |
GMKP 1000 - 400IS |
400 | 35 | 50 | <250 | 84x340 | 1,88 | 6 |
SERIA GMKP 1250 NOMINAL VOLTAGE1250VDC URMS=530V | |||||||
GMKP 1250 - 2SA |
2 | 12 | 500 | <150 | 40x72 | 0,05 | 4 |
GMKP 1250 - 4SA |
4 | 12 | 500 | <150 | 40x72 | 0,07 | 4 |
GMKP 1250 - 8SA |
8 | 15 | 500 | <150 | 40x97 | 0,12 | 4 |
GMKP 1250 - 10IA |
10 | 15 | 500 | <150 | 50x72 | 0,14 | 5 |
GMKP 1250 - 16IA |
16 | 15 | 500 | <150 | 40x127 | 0,16 | 5 |
GMKP 1250 - 20IA |
20 | 18 | 300 | <150 | 50x127 | 0,25 | 5 |
GMKP 1250 - 32IA |
32 | 18 | 200 | <150 | 60x127 | 0,36 | 5 |
GMKP 1250 - 40IA |
40 | 20 | 200 | <150 | 60x127 | 0,36 | 5 |
GMKP 1250 - 64IA |
64 | 20 | 200 | <200 | 84x140 | 0,78 | 5 |
GMKP 1250 - 80IB |
80 | 30 | 200 | <200 | 84x190 | 1,05 | 7 |
GMKP 1250 - 100IB |
100 | 30 | 150 | <200 | 84x190 | 1,05 | 7 |
GMKP 1250 - 160IB |
160 | 35 | 120 | <220 | 84x240 | 1,33 | 7 |
GMKP 1250 - 240IB |
240 | 35 | 85 | <250 | 84x340 | 1,88 | 7 |
Type | Capacity [µF] |
I [A] |
du/dt [V/µS] |
L [nH] |
Dimensions[mm] Øxh |
Weight [kg] |
Drawing number |
---|---|---|---|---|---|---|---|
SERIA GMKP 1500 NOMINAL VOLTAGE1500VDC URMS=580V | |||||||
GMPK 1500 - 2SA |
2 | 12 | 500 | <150 | 40x72 | 0,05 | 4 |
GMPK 1500 - 4SA |
4 | 12 | 500 | <150 | 40x72 | 0,09 | 4 |
GMPK 1500 - 8IA |
8 | 12 | 500 | <150 | 50x72 | 0,14 | 5 |
GMPK 1500 - 10IA |
10 | 15 | 500 | <150 | 50x97 | 0,19 | 5 |
GMPK 1500 - 16IA |
16 | 15 | 500 | <150 | 50x127 | 0,25 | 5 |
GMPK 1500 - 20IA |
20 | 15 | 300 | <200 | 60x127 | 0,36 | 5 |
GMPK 1500 - 32IA |
32 | 18 | 200 | <200 | 64x140 | 0,45 | 5 |
GMPK 1500 - 40IA |
40 | 18 | 200 | <200 | 84x140 | 0,78 | 5 |
GMPK 1500 - 64IB |
64 | 30 | 200 | <200 | 84x190 | 1,05 | 7 |
GMPK 1500 - 80IB |
80 | 30 | 200 | <200 | 84x190 | 1,05 | 7 |
GMPK 1500 - 100IB |
100 | 35 | 150 | <220 | 84x240 | 1,33 | 7 |
GMPK 1500 - 160IB |
160 | 35 | 120 | <250 | 84x340 | 1,88 | 7 |
SERIA GMKP 1800 NOMINAL VOLTAGE1800VDC
|
|||||||
GMKP 1800 - 2SA |
2 | 12 | 500 | <150 | 40x72 | 0,07 | 4 |
GMKP 1800 - 4IA |
4 | 12 | 500 | <150 | 50x72 | 0,14 | 5 |
GMKP 1800 - 8IA |
8 | 15 | 500 | <150 | 50x127 | 0,25 | 5 |
GMKP 1800 - 10IA |
10 | 15 | 500 | <150 | 50x127 | 0,25 | 5 |
GMKP 1800 - 16IA |
16 | 15 | 500 | <150 | 60x127 | 0,36 | 5 |
GMKP 1800 - 20IA |
20 | 18 | 300 | <150 | 64x140 | 0,41 | 5 |
GMKP 1800 - 32IB |
32 | 20 | 200 | <200 | 84x140 | 0,78 | 7 |
GMKP 1800 - 40IB |
40 | 25 | 200 | <120 | 84x190 | 1,05 | 7 |
GMKP 1800 - 64IB |
64 | 30 | 200 | <220 | 84x240 | 1,33 | 7 |
GMKP 1800 - 80IB |
80 | 35 | 200 | <250 | 84x265 | 1,47 | 7 |
GMKP 1800 - 100IB |
100 | 35 | 150 | <250 | 84x340 | 1,88 | 7 |
SERIA GMKP 2150 NOMINAL VOLTAGE2150VDC
|
|||||||
GMKP 2150 - 2SA |
2 | 12 | 500 | <150 | 40x127 | 0,16 | 4 |
GMKP 2150 - 2IA |
2 | 12 | 500 | <150 | 50x97 | 0,18 | 5 |
GMKP 2150 - 4IA |
4 | 12 | 500 | <150 | 50x127 | 0,25 | 5 |
GMKP 2150 - 8IA |
8 | 15 | 500 | <150 | 60x127 | 0,36 | 5 |
GMKP 2150 - 10IA |
10 | 15 | 500 | <150 | 60x127 | 0,36 | 5 |
GMKP 2150 - 16IA |
16 | 18 | 500 | <200 | 64x140 | 0,45 | 5 |
GMKP 2150 - 20IB |
20 | 25 | 200 | <150 | 84x140 | 0,78 | 7 |
GMKP 2150 - 32IB |
32 | 30 | 200 | <150 | 84x190 | 1,05 | |
GMKP 2150 - 40IB |
40 | 35 | 200 | <150 | 84x210 | 1,16 | 7 |
GMKP 2150 - 50IB |
50 | 35 | 200 | <200 | 84x240 | 1,33 | 7 |
SERIA GMKP 3000 NOMINAL VOLTAGE3000VDC
|
|||||||
GMKP 3000 - 0,5SA |
0,5 | 12 | 500 | <150 | 40x92 | 0,12 | 4 |
GMKP 3000 - 1SA |
1 | 12 | 500 | <150 | 40x92 | 0,12 | 4 |
GMKP 3000 - 2SA |
2 | 12 | 500 | <150 | 40x127 | 0,16 | 4 |
GMKP 3000 - 2IA |
2 | 15 | 500 | <150 | 50x97 | 0,18 | 5 |
GMKP 3000 - 4IA |
4 | 15 | 500 | <150 | 50x127 | 0,25 | 5 |
GMKP 3000 - 8IA |
8 | 15 | 500 | <150 | 64x140 | 0,41 | 5 |
GMKP 3000 - 10IA |
10 | 18 | 400 | <200 | 64x190 | 0,61 | 5 |
GMKP 3000 - 16IB |
16 | 25 | 300 | <200 | 64x240 | 1,05 | 9 |
GMKP 3000 - 20IB |
20 | 35 | 300 | <200 | 84x190 | 1,05 | 9 |
GMKP 3000 - 28IB |
28 | 35 | 200 | <250 | 84x240 | 1,33 | 9 |
SERIA GMKP 3600 NOMINAL VOLTAGE3600VDC
|
|||||||
GMKP 3600 - 0,5SB |
0,5 | 12 | 500 | <150 | 50x82 | 0,18 | 8 |
GMKP 3600 - 1SB |
1 | 12 | 500 | <150 | 50x97 | 0,2 | 8 |
GMKP 3600 - 2SB |
2 | 15 | 500 | <150 | 50x127 | 0,25 | 8 |
GMKP 3600 - 4IB |
4 | 25 | 500 | <150 | 64x140 | 0,41 | 8 |
GMKP 3600 - 8SB |
8 | 30 | 300 | <200 | 64x190 | 0,61 | 8 |
GMKP 3600 - 10IB |
10 | 35 | 300 | <200 | 84x190 | 1,05 | 9 |
GMKP 3600 - 16IB |
16 | 35 | 300 | <220 | 84x240 | 1,33 | 9 |
SERIA GA 4275 NOMINAL VOLTAGE4275VDC
|
|||||||
GA 4275 - 0,5SB |
0,5 | 12 | 500 | <150 | 50x82 | 0,16 | 8 |
GA 4275 - 1SB |
1 | 12 | 500 | <150 | 60x82 | 0,23 | 8 |
GA 4275 - 2SB |
2 | 18 | 500 | <200 | 64x140 | 0,45 | 8 |
GA 4275 - 4SB |
4 | 25 | 500 | <200 | 84x140 | 0,78 | 8 |
GA 4275 - 5SB |
5 | 30 | 500 | <200 | 84x190 | 1,05 | 8 |
GA 4275 - 8SB |
8 | 35 | 500 | <200 | 84x210 | 1,16 | 8 |
GA 4275 - 10SB |
10 | 35 | 500 | <250 | 84x295 | 1,63 | 8 |
Type | Capacity [µF] |
I [A] |
du/dt [V/µS] |
L [nH] |
Dimensions[mm] Øxh |
Weight [kg] |
Drawing number |
---|---|---|---|---|---|---|---|
SERIA GA 6300 NOMINAL VOLTAGE6300VDC
|
|||||||
GA 6300 - 0,2SB |
0,25 | 15 | 500 | <150 | 50x109 | 0,21 | 8| |
GA 6300 - 0,3SB |
0,33 | 15 | 500 | <150 | 60x109 | 0,31 | 8 |
GA 6300 - 0,5SB |
0,5 | 15 | 500 | <150 | 60x109 | 0,31 | 8 |
GA 6300 - 1SB |
1 | 20 | 500 | <200 | 60x190 | 0,54 | 8 |
GA 6300 - 2SB |
2 | 25 | 500 | <200 | 84x140 | 0,78 | 8 |
GA 6300 - 3SB |
3 | 25 | 500 | <200 | 84x190 | 1,05 | 8 |
GA 6300 - 4SB |
4 | 30 | 500 | <220 | 84x190 | 1,05 | 8 |
GA 6300 - 5SB |
5 | 35 | 500 | <250 | 84x295 | 1,63 | 8 |
GA 6300 - 6SB |
6 | 35 | 500 | <250 | 84x340 | 1,88 | 8 |
SERIA GA 7200 NOMINAL VOLTAGE7200VDC
|
|||||||
GA 7200 - 0,1SB |
0,1 | 12 | 500 | <150 | 50x82 | 0,16 | 8 |
GA 7200 - 0,2SB |
0,2 | 15 | 500 | <150 | 60x92 | 0,26 | 8 |
GA 7200 - 0,5SB |
0,5 | 15 | 500 | <150 | 60x127 | 0,36 | 8 |
GA 7200 - 1,0SB |
1 | 20 | 500 | <200 | 64x190 | 0,61 | 8 |
GA 7200 - 1,5SB |
1,5 | 20 | 500 | <200 | 64x190 | 0,61 | 8 |
GA 7200 - 2,0SB |
2 | 25 | 500 | <200 | 84x190 | 1,05 | 8 |
GA 7200 - 3,0SB |
3 | 30 | 500 | <200 | 84x210 | 1,16 | 8 |
SERIA GA 10000 NOMINAL VOLTAGE10000VDC
|
|||||||
GA 10,0 - 0,1SB |
0,1 | 12 | 500 | <150 | 50x127 | 0,25 | 8 |
GA 10,0 - 0,2SB |
0,2 | 12 | 500 | <150 | 60x127 | 0,36 | 8 |
GA 10,0 - 0,5SB |
0,5 | 12 | 500 | <200 | 84x140 | 0,78 | 8 |
GA 10,0 - 1SB |
1 | 15 | 500 | <200 | 64x240 | 0,77 | 8 |
GA 10,0 - 2SB |
2 | 15 | 500 | <200 | 84x210 | 1,16 | 8 |
SERIA GA 12000 NOMINAL VOLTAGE12000VDC
|
|||||||
GA 12,0 - 0,1SB |
0,1 | 12 | 500 | <150 | 60x127 | 0,36 | 8 |
GA 12,0 - 0,2SB |
0,2 | 15 | 500 | <200 | 64x140 | 0,45 | 8 |
GA 12,0 - 0,5SB |
0,5 | 25 | 500 | <200 | 84x190 | 1,05 | 8 |
GA 12,0 - 1,0SB |
1 | 30 | 500 | <200 | 84x240 | 1,34 | 8 |
Dimensions and drawings
Drawing 1 | Drawing 4 | Drawing 5 | Drawing 6 |
Drawing 7 | Drawing 8 | Drawing 9 |
Senden Sie eine Anfrage
Interessieren Sie sich für dieses Produkt? Benötigen Sie zusätzliche Informationen oder individuelle Preise?
Kontaktiere uns
FRAGEN SIE NACH DEM PRODUKT
close
Nachricht erfolgreich gesendet.
FRAGEN SIE NACH DEM PRODUKT
close
Sie müssen eingeloggt sein
Electrical data:
|
||
Temperature range
|
||
Casing temperature |
-25°C - 70°C
|
|
Storage temperature
|
-40°C - 85°C
|
|
Humidity
|
95%
|
|
Life time (z 3% error coefficient)
|
100 000 h
|
|
Capacity tolerance
|
±10%
|
|
Voltage test (terminal/terminal):
|
||
• GMKP series
|
1,5 x UN DC/1 Os
|
|
• GA series
|
2,0 x UN DC/1 Os
|
|
Voltage test (terminal/casing):
|
2 x (UN√2)+1000V AC/60s
|
|
(min. 3000V/AC/60s)
|
||
Repeatable impulse current
|
du/dt x C(A)
|
|
Lossiness coefficient
|
||
• (50 Hz)
|
-4
|
|
• (1 kHz)
|
-4
|
|
Electrical terminals
|
plug AMP 6,3 x 0,8mm, screw Ml 0
|
|
Impregnation:
|
NON PCB
|
|
Dielectric:
|
||
• GMKP
|
polyester foil, self regenerating
|
|
• GA
|
polypropylene foil , no regeneration
|
|
Assembly
|
vertical/horizontal
|
Type | Capacity [µF] |
I [A] |
du/dt [V/µS] |
L [nH] |
Dimensions[mm] Ø xh |
Weight [kg] |
Drawing number |
---|---|---|---|---|---|---|---|
SERIA GMKP 630 NOMINAL VOLTAGE630VDC URMS=330V
|
|||||||
GMKP 630 -4IA |
4 | 12 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 630 -8IA |
8 | 12 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 630 -10IA |
10 | 15 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 630 -16IA |
16 | 15 | 500 | <150 | 35x72 | 0,07 | 1 |
GMKP 630 -20IA |
20 | 15 | 300 | <150 | 40x72 | 0,09 | 1 |
GMKP 630 -32IA |
32 | 18 | 200 | <150 | 50x72 | 0,14 | 1 |
GMKP 630 -40IA |
40 | 18 | 200 | <150 | 40x127 | 0,16 | 1 |
GMKP 630 -64IA |
64 | 20 | 200 | <150 | 50x109 | 0,21 | 5 |
GMKP 630 -80IA |
80 | 20 | 200 | <150 | 50x127 | 0,25 | 5 |
GMKP 630 -100IA |
100 | 20 | 150 | <150 | 60x127 | 0,31 | 5 |
GMKP 630 -160IA |
160 | 20 | 120 | <200 | 64x190 | 0,61 | 5 |
GMKP 630 -200IS |
200 | 35 | 100 | <200 | 84x40 | 0,78 | 6 |
GMKP 630 -300IS |
300 | 35 | 70 | <200 | 84x190 | 1,05 | 6 |
GMKP 630 -400IS |
400 | 35 | 55 | <220 | 84x240 | 1,33 | 6 |
GMKP 630 -600IS |
600 | 35 | 50 | <250 | 84x340 | 1,88 | 6 |
Type | Capacity [µF] |
I [A] |
du/dt [V/µS] |
L [nH] |
Dimensions[mm] Øxh |
Weight [kg] |
Drawing number |
---|---|---|---|---|---|---|---|
SERIA GMKP/GA 750 NOMINAL VOLTAGE750VDC URMS=400V | |||||||
GMKP 750 -2IA |
2 | 12 | 500 | <150 | 30x52 | 0,04 | 1 |
GMKP 750 -4IA |
4 | 12 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 750 -8IA |
8 | 12 | 500 | <150 | 35x72 | 0,07 | 1 |
GMKP 750 -10IA |
10 | 15 | 500 | <150 | 35x72 | 0,07 | 1 |
GMKP 750 -16IA |
16 | 15 | 500 | <150 | 40x72 | 0,09 | 1 |
GMKP 750 -20IA |
20 | 15 | 300 | <150 | 50x72 | 0,14 | 1 |
GMKP 750 -32IA |
32 | 18 | 200 | <150 | 40x127 | 0,16 | 1 |
GMKP 750 -40IA |
40 | 18 | 200 | <150 | 50x127 | 0,25 | 1 |
GMKP 750 -64IA |
64 | 20 | 200 | <150 | 60x127 | 0,36 | 5 |
GMKP 750 -80IA |
80 | 20 | 200 | <150 | 60x127 | 0,36 | 5 |
GMKP 750 -100IA |
100 | 20 | 150 | <180 | 64x127 | 0,45 | 5 |
GMKP 750 -160IS |
160 | 20 | 120 | <200 | 84x140 | 0,78 | 5 |
GMKP 750 -200IS |
200 | 35 | 100 | <200 | 84x190 | 1,06 | 6 |
GMKP 750 -300IS |
300 | 35 | 70 | <220 | 84x240 | 1,33 | 6 |
GMKP 750 -400IS |
400 | 35 | 55 | <250 | 84x295 | 1,63 | 6 |
SERIA GMKP 850 NOMINAL VOLTAGE850VDC URMS=440V | |||||||
GMKP 850 -2IA |
2 | 12 | 500 | <150 | 30x52 | 0,04 | 1 |
GMKP 850 - 4IA |
4 | 12 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 850 - 8IA |
8 | 15 | 500 | <150 | 40x72 | 0,09 | 1 |
GMKP 850 - 10IA |
10 | 15 | 500 | <150 | 40x72 | 0,09 | 1 |
GMKP 850 - 16IA |
16 | 15 | 500 | <150 | 50x72 | 0,14 | 1 |
GMKP 850 - 20IA |
20 | 18 | 300 | <150 | 40x127 | 0,16 | 1 |
GMKP 850 - 32IA |
32 | 18 | 200 | <150 | 50x127 | 0,25 | 5 |
GMKP 850 - 40IA |
40 | 20 | 200 | <150 | 60x109 | 0,31 | 5 |
GMKP 850 - 64IA |
64 | 20 | 200 | <150 | 60x127 | 0,36 | 5 |
GMKP 850 - 80IA |
80 | 20 | 200 | <200 | 64x140 | 0,45 | 5 |
GMKP 850 - 100IA |
100 | 20 | 150 | <200 | 64x190 | 0,61 | 5 |
GMKP 850 - 200IS |
200 | 35 | 100 | <200 | 84x190 | 1,05 | 6 |
GMKP 850 - 300IS |
300 | 35 | 70 | <220 | 84x240 | 1,33 | 6 |
GMKP 850 -500IS |
400 | 35 | 55 | <250 | 84x295 | 1,63 | 6 |
GMKP 850 - 600IS |
500 | 35 | 50 | <250 | 84x340 | 1,88 | 6 |
SERIA GMKP 1000 NOMINAL VOLTAGE1000VDC URMS=470V | |||||||
GMKP 1000 - 2IA |
2 | 12 | 500 | <150 | 30x52 | 0,04 | 1 |
GMKP 1000 - 4IA |
4 | 12 | 500 | <150 | 30x72 | 0,05 | 1 |
GMKP 1000 - 8IA |
8 | 12 | 500 | <150 | 40x72 | 0,09 | 1 |
GMKP 1000 - 10IA |
10 | 15 | 500 | <150 | 40x72 | 0,09 | 1 |
GMKP 1000 - 16IA |
16 | 15 | 500 | <150 | 50x72 | 0,14 | 1 |
GMKP 1000 - 20IA |
20 | 15 | 300 | <150 | 50x97 | 0,18 | 1 |
GMKP 1000 - 32IA |
32 | 18 | 200 | <150 | 50x127 | 0,25 | 1 |
GMKP 1000 - 40IA |
40 | 18 | 200 | <150 | 50x127 | 0,25 | 1 |
GMKP 1000 - 64IA |
64 | 20 | 200 | <150 | 64x140 | 0,45 | 5 |
GMKP 1000 - 80IA |
80 | 20 | 200 | <200 | 64x190 | 0,61 | 5 |
GMKP 1000 - 100IA |
100 | 20 | 150 | <200 | 84x140 | 0,78 | 5 |
GMKP 1000 - 160IS |
160 | 20 | 100 | <200 | 84x190 | 1,05 | 5 |
GMKP 1000 -200IS |
200 | 35 | 70 | <220 | 84x240 | 1,34 | 6 |
GMKP 1000 -300IS |
300 | 35 | 55 | <250 | 84x295 | 1,63 | 6 |
GMKP 1000 - 400IS |
400 | 35 | 50 | <250 | 84x340 | 1,88 | 6 |
SERIA GMKP 1250 NOMINAL VOLTAGE1250VDC URMS=530V | |||||||
GMKP 1250 - 2SA |
2 | 12 | 500 | <150 | 40x72 | 0,05 | 4 |
GMKP 1250 - 4SA |
4 | 12 | 500 | <150 | 40x72 | 0,07 | 4 |
GMKP 1250 - 8SA |
8 | 15 | 500 | <150 | 40x97 | 0,12 | 4 |
GMKP 1250 - 10IA |
10 | 15 | 500 | <150 | 50x72 | 0,14 | 5 |
GMKP 1250 - 16IA |
16 | 15 | 500 | <150 | 40x127 | 0,16 | 5 |
GMKP 1250 - 20IA |
20 | 18 | 300 | <150 | 50x127 | 0,25 | 5 |
GMKP 1250 - 32IA |
32 | 18 | 200 | <150 | 60x127 | 0,36 | 5 |
GMKP 1250 - 40IA |
40 | 20 | 200 | <150 | 60x127 | 0,36 | 5 |
GMKP 1250 - 64IA |
64 | 20 | 200 | <200 | 84x140 | 0,78 | 5 |
GMKP 1250 - 80IB |
80 | 30 | 200 | <200 | 84x190 | 1,05 | 7 |
GMKP 1250 - 100IB |
100 | 30 | 150 | <200 | 84x190 | 1,05 | 7 |
GMKP 1250 - 160IB |
160 | 35 | 120 | <220 | 84x240 | 1,33 | 7 |
GMKP 1250 - 240IB |
240 | 35 | 85 | <250 | 84x340 | 1,88 | 7 |
Type | Capacity [µF] |
I [A] |
du/dt [V/µS] |
L [nH] |
Dimensions[mm] Øxh |
Weight [kg] |
Drawing number |
---|---|---|---|---|---|---|---|
SERIA GMKP 1500 NOMINAL VOLTAGE1500VDC URMS=580V | |||||||
GMPK 1500 - 2SA |
2 | 12 | 500 | <150 | 40x72 | 0,05 | 4 |
GMPK 1500 - 4SA |
4 | 12 | 500 | <150 | 40x72 | 0,09 | 4 |
GMPK 1500 - 8IA |
8 | 12 | 500 | <150 | 50x72 | 0,14 | 5 |
GMPK 1500 - 10IA |
10 | 15 | 500 | <150 | 50x97 | 0,19 | 5 |
GMPK 1500 - 16IA |
16 | 15 | 500 | <150 | 50x127 | 0,25 | 5 |
GMPK 1500 - 20IA |
20 | 15 | 300 | <200 | 60x127 | 0,36 | 5 |
GMPK 1500 - 32IA |
32 | 18 | 200 | <200 | 64x140 | 0,45 | 5 |
GMPK 1500 - 40IA |
40 | 18 | 200 | <200 | 84x140 | 0,78 | 5 |
GMPK 1500 - 64IB |
64 | 30 | 200 | <200 | 84x190 | 1,05 | 7 |
GMPK 1500 - 80IB |
80 | 30 | 200 | <200 | 84x190 | 1,05 | 7 |
GMPK 1500 - 100IB |
100 | 35 | 150 | <220 | 84x240 | 1,33 | 7 |
GMPK 1500 - 160IB |
160 | 35 | 120 | <250 | 84x340 | 1,88 | 7 |
SERIA GMKP 1800 NOMINAL VOLTAGE1800VDC
|
|||||||
GMKP 1800 - 2SA |
2 | 12 | 500 | <150 | 40x72 | 0,07 | 4 |
GMKP 1800 - 4IA |
4 | 12 | 500 | <150 | 50x72 | 0,14 | 5 |
GMKP 1800 - 8IA |
8 | 15 | 500 | <150 | 50x127 | 0,25 | 5 |
GMKP 1800 - 10IA |
10 | 15 | 500 | <150 | 50x127 | 0,25 | 5 |
GMKP 1800 - 16IA |
16 | 15 | 500 | <150 | 60x127 | 0,36 | 5 |
GMKP 1800 - 20IA |
20 | 18 | 300 | <150 | 64x140 | 0,41 | 5 |
GMKP 1800 - 32IB |
32 | 20 | 200 | <200 | 84x140 | 0,78 | 7 |
GMKP 1800 - 40IB |
40 | 25 | 200 | <120 | 84x190 | 1,05 | 7 |
GMKP 1800 - 64IB |
64 | 30 | 200 | <220 | 84x240 | 1,33 | 7 |
GMKP 1800 - 80IB |
80 | 35 | 200 | <250 | 84x265 | 1,47 | 7 |
GMKP 1800 - 100IB |
100 | 35 | 150 | <250 | 84x340 | 1,88 | 7 |
SERIA GMKP 2150 NOMINAL VOLTAGE2150VDC
|
|||||||
GMKP 2150 - 2SA |
2 | 12 | 500 | <150 | 40x127 | 0,16 | 4 |
GMKP 2150 - 2IA |
2 | 12 | 500 | <150 | 50x97 | 0,18 | 5 |
GMKP 2150 - 4IA |
4 | 12 | 500 | <150 | 50x127 | 0,25 | 5 |
GMKP 2150 - 8IA |
8 | 15 | 500 | <150 | 60x127 | 0,36 | 5 |
GMKP 2150 - 10IA |
10 | 15 | 500 | <150 | 60x127 | 0,36 | 5 |
GMKP 2150 - 16IA |
16 | 18 | 500 | <200 | 64x140 | 0,45 | 5 |
GMKP 2150 - 20IB |
20 | 25 | 200 | <150 | 84x140 | 0,78 | 7 |
GMKP 2150 - 32IB |
32 | 30 | 200 | <150 | 84x190 | 1,05 | |
GMKP 2150 - 40IB |
40 | 35 | 200 | <150 | 84x210 | 1,16 | 7 |
GMKP 2150 - 50IB |
50 | 35 | 200 | <200 | 84x240 | 1,33 | 7 |
SERIA GMKP 3000 NOMINAL VOLTAGE3000VDC
|
|||||||
GMKP 3000 - 0,5SA |
0,5 | 12 | 500 | <150 | 40x92 | 0,12 | 4 |
GMKP 3000 - 1SA |
1 | 12 | 500 | <150 | 40x92 | 0,12 | 4 |
GMKP 3000 - 2SA |
2 | 12 | 500 | <150 | 40x127 | 0,16 | 4 |
GMKP 3000 - 2IA |
2 | 15 | 500 | <150 | 50x97 | 0,18 | 5 |
GMKP 3000 - 4IA |
4 | 15 | 500 | <150 | 50x127 | 0,25 | 5 |
GMKP 3000 - 8IA |
8 | 15 | 500 | <150 | 64x140 | 0,41 | 5 |
GMKP 3000 - 10IA |
10 | 18 | 400 | <200 | 64x190 | 0,61 | 5 |
GMKP 3000 - 16IB |
16 | 25 | 300 | <200 | 64x240 | 1,05 | 9 |
GMKP 3000 - 20IB |
20 | 35 | 300 | <200 | 84x190 | 1,05 | 9 |
GMKP 3000 - 28IB |
28 | 35 | 200 | <250 | 84x240 | 1,33 | 9 |
SERIA GMKP 3600 NOMINAL VOLTAGE3600VDC
|
|||||||
GMKP 3600 - 0,5SB |
0,5 | 12 | 500 | <150 | 50x82 | 0,18 | 8 |
GMKP 3600 - 1SB |
1 | 12 | 500 | <150 | 50x97 | 0,2 | 8 |
GMKP 3600 - 2SB |
2 | 15 | 500 | <150 | 50x127 | 0,25 | 8 |
GMKP 3600 - 4IB |
4 | 25 | 500 | <150 | 64x140 | 0,41 | 8 |
GMKP 3600 - 8SB |
8 | 30 | 300 | <200 | 64x190 | 0,61 | 8 |
GMKP 3600 - 10IB |
10 | 35 | 300 | <200 | 84x190 | 1,05 | 9 |
GMKP 3600 - 16IB |
16 | 35 | 300 | <220 | 84x240 | 1,33 | 9 |
SERIA GA 4275 NOMINAL VOLTAGE4275VDC
|
|||||||
GA 4275 - 0,5SB |
0,5 | 12 | 500 | <150 | 50x82 | 0,16 | 8 |
GA 4275 - 1SB |
1 | 12 | 500 | <150 | 60x82 | 0,23 | 8 |
GA 4275 - 2SB |
2 | 18 | 500 | <200 | 64x140 | 0,45 | 8 |
GA 4275 - 4SB |
4 | 25 | 500 | <200 | 84x140 | 0,78 | 8 |
GA 4275 - 5SB |
5 | 30 | 500 | <200 | 84x190 | 1,05 | 8 |
GA 4275 - 8SB |
8 | 35 | 500 | <200 | 84x210 | 1,16 | 8 |
GA 4275 - 10SB |
10 | 35 | 500 | <250 | 84x295 | 1,63 | 8 |
Type | Capacity [µF] |
I [A] |
du/dt [V/µS] |
L [nH] |
Dimensions[mm] Øxh |
Weight [kg] |
Drawing number |
---|---|---|---|---|---|---|---|
SERIA GA 6300 NOMINAL VOLTAGE6300VDC
|
|||||||
GA 6300 - 0,2SB |
0,25 | 15 | 500 | <150 | 50x109 | 0,21 | 8| |
GA 6300 - 0,3SB |
0,33 | 15 | 500 | <150 | 60x109 | 0,31 | 8 |
GA 6300 - 0,5SB |
0,5 | 15 | 500 | <150 | 60x109 | 0,31 | 8 |
GA 6300 - 1SB |
1 | 20 | 500 | <200 | 60x190 | 0,54 | 8 |
GA 6300 - 2SB |
2 | 25 | 500 | <200 | 84x140 | 0,78 | 8 |
GA 6300 - 3SB |
3 | 25 | 500 | <200 | 84x190 | 1,05 | 8 |
GA 6300 - 4SB |
4 | 30 | 500 | <220 | 84x190 | 1,05 | 8 |
GA 6300 - 5SB |
5 | 35 | 500 | <250 | 84x295 | 1,63 | 8 |
GA 6300 - 6SB |
6 | 35 | 500 | <250 | 84x340 | 1,88 | 8 |
SERIA GA 7200 NOMINAL VOLTAGE7200VDC
|
|||||||
GA 7200 - 0,1SB |
0,1 | 12 | 500 | <150 | 50x82 | 0,16 | 8 |
GA 7200 - 0,2SB |
0,2 | 15 | 500 | <150 | 60x92 | 0,26 | 8 |
GA 7200 - 0,5SB |
0,5 | 15 | 500 | <150 | 60x127 | 0,36 | 8 |
GA 7200 - 1,0SB |
1 | 20 | 500 | <200 | 64x190 | 0,61 | 8 |
GA 7200 - 1,5SB |
1,5 | 20 | 500 | <200 | 64x190 | 0,61 | 8 |
GA 7200 - 2,0SB |
2 | 25 | 500 | <200 | 84x190 | 1,05 | 8 |
GA 7200 - 3,0SB |
3 | 30 | 500 | <200 | 84x210 | 1,16 | 8 |
SERIA GA 10000 NOMINAL VOLTAGE10000VDC
|
|||||||
GA 10,0 - 0,1SB |
0,1 | 12 | 500 | <150 | 50x127 | 0,25 | 8 |
GA 10,0 - 0,2SB |
0,2 | 12 | 500 | <150 | 60x127 | 0,36 | 8 |
GA 10,0 - 0,5SB |
0,5 | 12 | 500 | <200 | 84x140 | 0,78 | 8 |
GA 10,0 - 1SB |
1 | 15 | 500 | <200 | 64x240 | 0,77 | 8 |
GA 10,0 - 2SB |
2 | 15 | 500 | <200 | 84x210 | 1,16 | 8 |
SERIA GA 12000 NOMINAL VOLTAGE12000VDC
|
|||||||
GA 12,0 - 0,1SB |
0,1 | 12 | 500 | <150 | 60x127 | 0,36 | 8 |
GA 12,0 - 0,2SB |
0,2 | 15 | 500 | <200 | 64x140 | 0,45 | 8 |
GA 12,0 - 0,5SB |
0,5 | 25 | 500 | <200 | 84x190 | 1,05 | 8 |
GA 12,0 - 1,0SB |
1 | 30 | 500 | <200 | 84x240 | 1,34 | 8 |
Dimensions and drawings
Drawing 1 | Drawing 4 | Drawing 5 | Drawing 6 |
Drawing 7 | Drawing 8 | Drawing 9 |
