Hersteller: PowerShield

Powershield-Batterieüberwachungssystem

PowerShield Batteriemonitoringsystem

Die Batterieüberwachung ermöglicht es Ihnen, Ausfälle frühzeitig zu erkennen und eine maximale Batterielebensdauer zu gewährleisten. Um eine unterbrechungsfreie Stromversorgung und einen störungsfreien Batteriebetrieb zu gewährleisten, werden die schwächsten Zellen/Blöcke lokalisiert und ausgetauscht, bevor das gesamte System ausfällt.
Das Powershield-System ist eine umfassende Lösung (Software und Hardware) zur Überwachung von Batteriebänken, präzise auf spezifische Anforderungen zugeschnitten.

  • Unterstützte Zelltypen: VRLA, VLA, Ni-Cd
  • Nennspannungen der Monoblöcke: 2 V, 4 V, 6 V, 8 V, 12 V und 16 V
  • Anschluss von bis zu 8 Strängen
  • Daten sind in Echtzeit verfügbar
  • Fernzugriff
  • E-Mail-Benachrichtigungen können eingerichtet werden
  • Ereignisprotokollierung
  • Benutzerfreundliche grafische Oberfläche
  • Archivierung historischer Daten
  • Erstellung von Berichte

PowerShield erfasst folgende Daten:

  • Monoblockspannung
  • Monoblock-Innenwiderstand
  • Monoblocktemperatur
  • Umgebungstemperatur
  • Stringstrom
  • Stringstromwelligkeit
  • Gesamtbatteriespannung

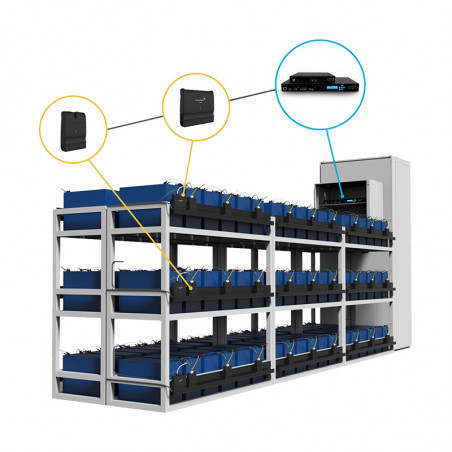

Systemkomponenten:

  • mSensor – misst Spannungen, Innenwiderstände und Temperaturen von zwei benachbarten Monoblöcken
  • Hub – sammelt Daten von allen mSensoren
  • Controller – das Herzstück des Systems – verarbeitet und archiviert Daten und ermöglicht die externe Kommunikation
  • Link – Software mit benutzerfreundlicher Oberfläche, die die Echtzeit-Datenanzeige und die Berichtserstellung ermöglicht. etc.

PowerShield System-Schaltplan

PowerShield Batteriemonitoringsystem

Maximale Anzahl von Monoblöcken 512
Maximale Anzahl von Strings 8
Strommessung pro String ±2000 A
mSensor
Anzahl der Monoblöcke pro mSensor Nennspannungen für Monoblockzellen 1,2 V, 2 V, 4 V, 6 V, 8 V, 12 V, 16 V
Zellentyp VRLA, VLA, Ni-Cd
Kommunikationsprotokoll Modbus TCP/IP
Temperaturmesseingänge 2
Position des Temperatursensors Anschluss -
Temperaturmessbereich -10o°C…70o°C
Isolierung 750 VDC
Hub
Anzahl der Monoblöcke pro Hub 64 (über 32 mSensoren)
Strommesseingänge 1 (Stringstrom- und Restwelligkeitsmessung) (Strom)
Temperaturmessung Eingänge 2
Controller
Kommunikation Modbus TCP/IP, SNMP, RS232/485 (optional), USB
Konfigurationsschnittstelle Über Webbrowser
Speicher 2 GB RAM, 4 GB Flash
Abmessungen 1 HE 19" (430/265/45 mm – B/T/H)
Netzteil
  • 90–260 V AC
  • 24 V DC (19–30 V)
  • 48 V DC (36–60 V)
  • 110 V DC (80–150 V)
Betriebstemperatur 0 °C–50 °C
Mindestanforderungen für Software Link
Prozessor 1 GHz oder höher (x86 oder x64)
Betriebssystem Windows 7 oder höher
Arbeitsspeicher 4 GB oder höher
Festplatte 20 GB oder höher
Monitor 1024x768, 1366x768 oder höher
