Hersteller: ZIEHL

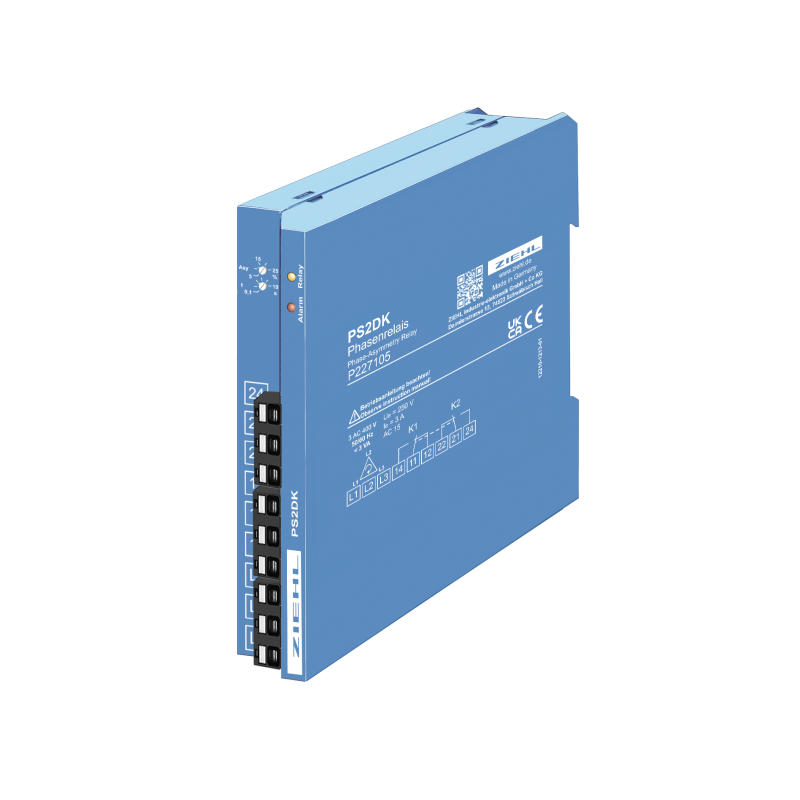

PS2DK - Phasenasymmetrierelais - P227105

  • P227105
  • Produkttyp IP00-Motor, IP20-Elektronik
  • Versorgungsspannung Prąd 3-fazowy, AC 380 - 415 V
  • Ausführung Motor IP44, Elektronik IP20 / je nach Montage und Lage
  • Zusätzliche Information Aluminiumdruckguss
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)
  • Ausgangsfunktion Ausgänge/Relais
  • Gemessener Wert Teilimpedanzschutz

Phasenasymmetrierelais PS2DK dienen zum Schutz von Elektromotoren vor Asymmetrien im Drehstromnetz ohne Neutralleiter und zur Überwachung der Phasenfolge.

Der Schaltpunkt ist einstellbar und kann den Gegebenheiten im Netz angepasst werden. Erzeugt ein mit 2 Phasen laufender Motor die 3. Phase, kann die Empfindlichkeit erhöht werden. Bei Netzen mit hohen Oberschwingungen kann es notwendig sein, die Empfindlichkeit zu reduzieren.

Wird die Empfindlichkeit auf das Minimum reduziert (25 % = Potentiometer ganz nach rechts gedreht), arbeitet das Gerät als Phasenfolgerelais. Es löst nur bei falscher Phasenfolge oder fehlender Phase aus.

Bei falscher Phasenfolge beim Einschalten des Gerätes zieht das Relais nicht an.

  • Überwachung der Phasenasymmetrie
  • Überwachung der Phasenfolge
  • Einstellbare Empfindlichkeit 5…25 %
  • Ausgangsrelais mit 2 Wechslerkontakten
  • Schaltverzögerung einstellbar 0,1 … 5 s
  • LED zur Anzeige des Betriebszustands

Änderungen von P222505 zu P227105: Version mit Federklemmen RoHS/REACH-konform
Weitere Informationen finden Sie in unserer Kundeninformation: „Neue Klemmen für K-Typ-Geräte“
