Hersteller: ZIEHL

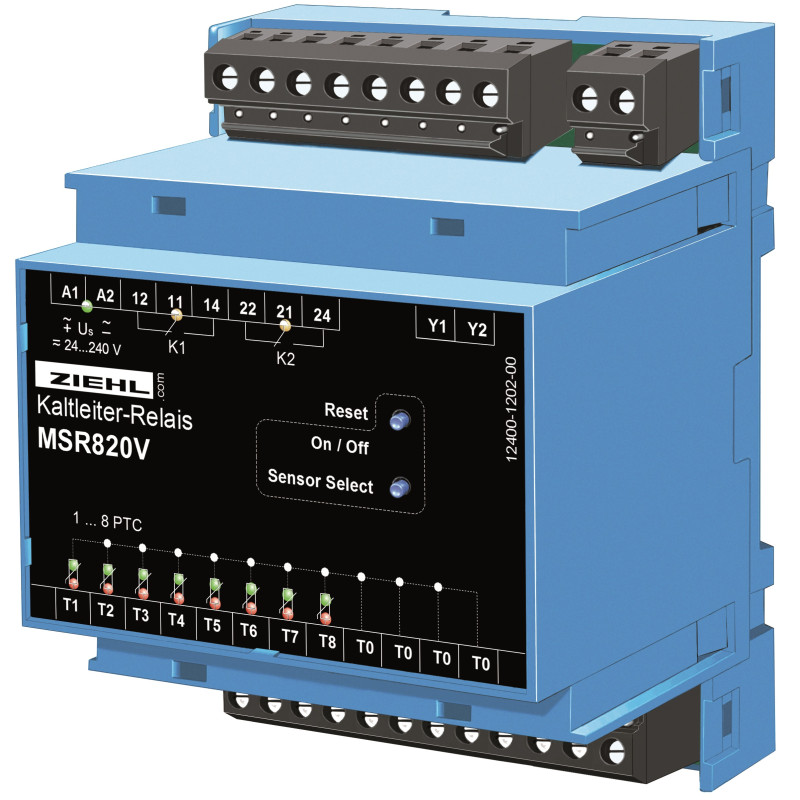

MSR820V - PTC-Widerstandsrelais - T221709

  • T221709
  • Produkttyp IP54-Motor, IP20-Elektronik
  • Zusätzliche Information Glasfaserverstärktes PBTP-Material
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Kundenspezifisch / IP 6K9K
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)
  • Ausgangsfunktion Ausgänge/Relais
  • Gemessener Wert Elektronischer Schutz gegen Verpolung und blockierten Rotor.

Der MSR820V überwacht bis zu 8 PTC-Widerstandskreise gleichzeitig. Ein gemeinsames Relais signalisiert einen Alarm oder einen Fehler in einem Sensorkreis. Die Eingänge können während des Betriebs aktiviert oder deaktiviert werden. Der MSR820V kann auch als Störmelder für Sammelstörmeldungen eingesetzt werden.

  • 1-8 PTC-Kreise, je 1…6 PTC in Reihe (max. Kaltwiderstand 1500O/Kreis)
  • Einfaches Aktivieren/Deaktivieren der PTC-Kreise (Anzeige mit LEDs)
  • 2 potentialfreie Relaisausgänge, Schaltzustandsanzeige mit LEDs
  • Zustandsanzeige der PTC-Kreise mit 2 LEDs pro Kreis
  • Elektronische Wiedereinschaltsperre (abschaltbar mit Brücke Y1-Y2)
  • Kontaktüberwachung für Sammelstörmeldungen
  • Programmierbare Funktionen:
    – Kurzschlussüberwachung der PTCs (AUS / EIN)
    – Externer Reset als Öffner (NC) oder Schließer (NO) (Y1, Y2)
    – Netzausfallsichere Wiedereinschaltsperre (AUS / EIN)
    – Relaisfunktion:
       – K1 und K2 Ruhestrombetrieb
       – K1 und K2 Arbeitsstrombetrieb
       – K1 Ruhe- und K2 Arbeitsstrombetrieb
  • Allgemeine Versorgungsspannung AC/DC 24 – 240 V
  • Montage auf DIN-Schiene 35 mm EN 60715 oder Wandmontage (Option)
  • Montagehöhe 55 mm
  • Zubehör: Einbaurahmen ER4 für Schalttafeleinbau
