Hersteller: Eaton / CEAG

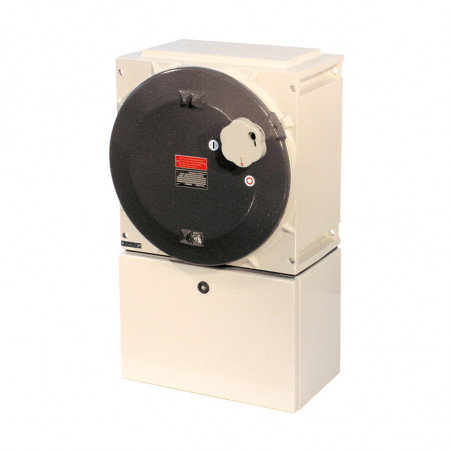

Explosionssicherer Sicherheitsschalter 630 A

Technische Daten

Kennzeichnung gemäß 94/9/EG (ATEX)
EG-Baumusterprüfbescheinigung
IECEx-Konformitätsbescheinigung
Kennzeichnung gemäß IECEx

Zulässige Umgebungstemperatur
Bemessungsspannung
Bemessungsstrom
Frequenz
Bemessungsschaltvermögen
und Isolation gemäß EN 60947-3


Sicherung


Anschlussklemmen

Schutzart gemäß EN 60529
Schutzklasse
Verschraubungs-/Gehäuseöffnungen


Gewicht
Gehäusematerial

Gehäusefarbe

Hilfskontakt


Ex II 2G Ex de IIC T6, T5 oder T41) / Ex II 2D IP66 T80°C/T95°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6, T5 oder T4
Ex tD A21 IP66 T80°C, T95°C oder T130°C
-20°C bis +40°C2)
max. bis zu 690 V
max. 630 A
50/60 Hz
Ue 230 V / Ie 630 A
Ue 400 V / Ie 630 A
Ue 500 V / Ie 630 A
Ue 690 V / Ie 630 A
bis zu 400 V AC 800 A gL
bis zu 400 V AC 800 A gL
bis zu 500 V AC 800 A gL
Hauptkontakt: 6 x 240 mm² / 2 x 120 mm²>
Hilfskontakt: 2 x 4 mm²>
IP54 (IP65 optional)
I
M25 (d = 8-17 mm) siehe Bestelldetails
M80 (d = 62–68 mm) siehe Bestelldetails
Option: Metallflansch mit 2 Gewindeeingängen
3-polig: ca. 245 kg
Aluminium, pulverbeschichtetes Polyester
Stahlverteilerkasten, pulverbeschichtet
Gehäuse: Grau (RAL 7032)
Deckel: Dunkelgrau (RAL 7022)
1 x Schließer (NO), verzögertes Einschalten; frühes Ausschalten
1 x Öffner (NC) (nur 6-polige Ausführung), frühes Einschalten; spätes Ausschalten
Kann in der Position „AUS“ verriegelt werden
Mit drei handelsüblichen Schlössern

1) Auch für IIB erhältlich. 2) Andere Umgebungstemperaturbereiche sind auf Anfrage erhältlich.

Bestellinformationen

Version Kabeleinführungen Produktnr.
3-poliger Sicherheitsschalter 630 A
Ausführung mit 2 Hilfskontakten (1 x Öffner; 1 x Schließer)
3-polig 4 x M80 / 1 x M25 EXKO 731713 V0001
3-poliger Not-Aus 4 x M80 / 1 x M25 EXKO 731723 V0001

Kundenspezifische Ausführung auf Anfrage erhältlich, Ex ia Hilfskontakte verfügbar.

Abmessungen [mm]
