Hersteller: Eaton / CEAG

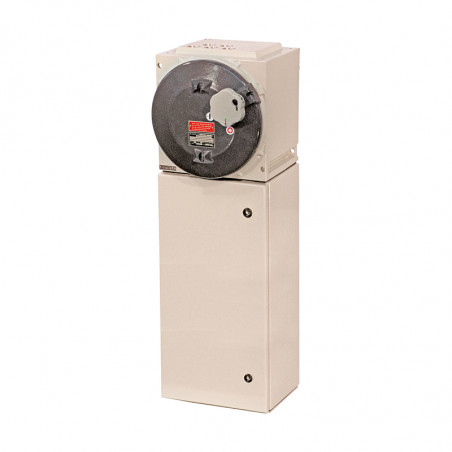

Sicherheitsschalter unter explosionsfest 250 a

Technische Daten

Kennzeichnung gemäß 94/9/EG (ATEX)
EG-Baumusterprüfbescheinigung
IECEx-Konformitätsbescheinigung
Kennzeichnung gemäß IECEx

Zulässige Umgebungstemperatur
Bemessungsspannung
Bemessungsstrom
Frequenz
Bemessungsschaltvermögen
und Isolation gemäß Norm
EN 60947-3

Sicherung


Anschlussklemmen


Schutzart gemäß EN 60529
Schutzklasse
Verschraubungs-/Gehäuseöffnungen


Gewicht

Gehäusematerial

Gehäusefarbe

Hilfskontakt

Verriegelung		 Ex II 2G Ex de IIC T6, T5 oder T41) / Ex II 2D IP66 T80°C/T95°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6, T5 oder T4
Ex tD A21 IP66 T80°C, T95°C oder T130°C
-20°C bis +40°C2)
max. bis zu 690 V
max. 250 A
50/60 Hz
Ue 230 V / Ie 250 A
Ue 400 V / Ie 250 A
Ue 500 V / Ie 250 A
Ue 690 V / Ie 250 A
bis zu 400 V AC 250 A gL
bis zu 400 V AC 250 A gL
bis zu 500 V AC 200 A gL
Hauptkontakt 3-polig: 3 x 150 mm²/95 mm²>
Hauptkontakt 6-polig: 6 x 150 mm²/2 x 95 mm²>
Hilfskontakt: 2 x 4 mm2
IP54 (IP65 optional)
I
M25 (d = 8-17 mm) siehe Bestelldetails
M63 (d = 27-48 mm) siehe Bestelldetails
Option: Metallflansch mit 2 Gewindeeingängen
3-polig: ca. 41,5 kg
6-polig: ca. 84,5 kg
Aluminium, pulverbeschichtetes Polyester
Stahlverteilerkasten, pulverbeschichtet
Gehäuse: Grau (RAL 7032)
Deckel: Dunkelgrau (RAL 7022)
1 x Schließer (NO) schließend, isolierend; öffnend, leitend
1 x Schließer (NC) schließend, isolierend; Verzögerte Abschaltung
kann in der Position „AUS“ arretiert werden
mit drei handelsüblichen Schlössern.

1) Auch für IIB erhältlich.
2) Andere Umgebungstemperaturbereiche sind auf Anfrage erhältlich.

Bestellinformationen

Version Kabeleinführungen Produktnr.
3-poliger Sicherheitsschalter 250 A
Ausführung mit 2 Hilfskontakten (1 x Öffner; 1 x Schließer)
3-polig 2 x M63 / 1 x M25 EXKO 731713 T0001
3-poliger Not-Aus 2 x M63 / 1 x M25 EXKO 731723 T0001
Ausführung mit 2 Hilfskontakten (1 x Öffner; 1 x Schließer)
6-polig 4 x M63 / 1 x M25 EXKO 731716 T0001
6-poliger Not-Aus 4 x M63 / 1 x M25 EXKO 731726 T0001

Abmessungen [mm]
