Hersteller: SALTEK

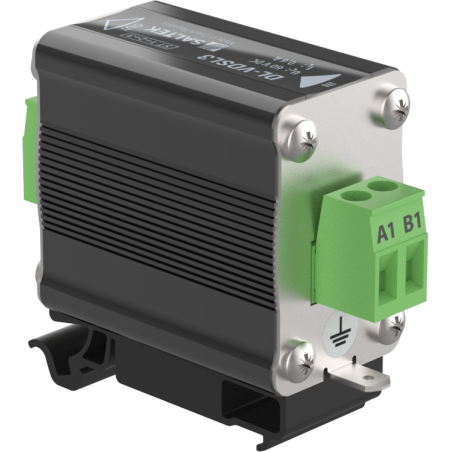

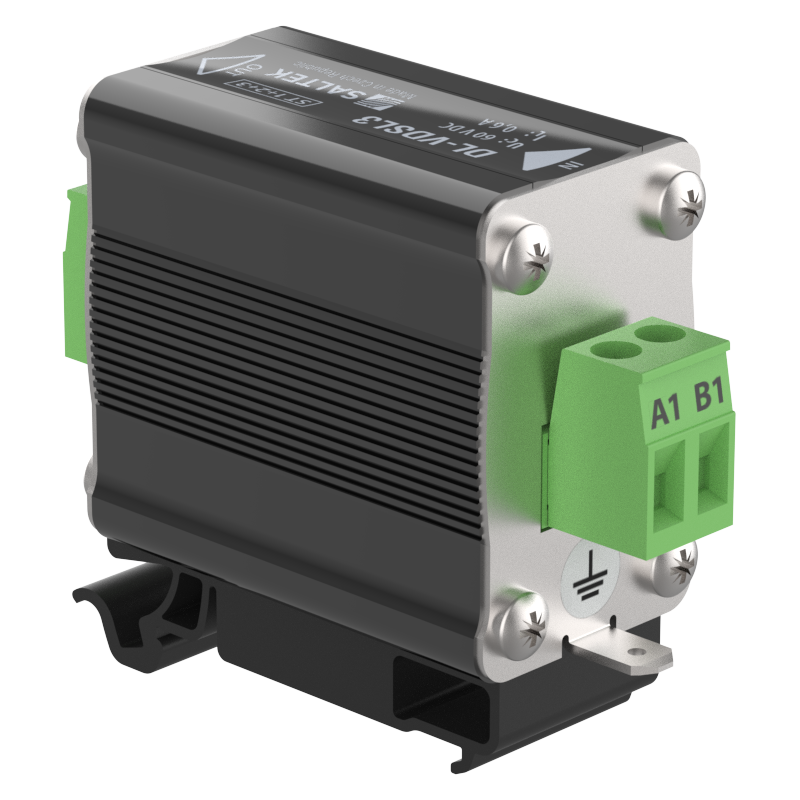

DL-VDSL3 - Überspannungsschutz (SPD)

  • DL-VDSL3
  • Sicherheitsstufe IP 20
  • SPD-Typ D1,C2,C3
  • Maximale Betriebsspannung 60.00 V DC
Parameter name Parameter value
Type of SPD D1,C2,C3
Location of SPD ST 1+2+3
Mounting DIN rail 35 mm
Maximum operating voltage Uc 60.00 V DC
Serial resistance per core R 2.20 Ω
Nominal load current IL 0.600 A
C2 nominal discharge current (8/20 µs) core-core In 5.00 kA
D1 total discharge current (10/350 µs) cores-PE ITotal 5.00 kA
C2 voltage protection level mode core-core (@Uoc/In) Up 450,00 V (10 kV / 5 kA)
C2 voltage protection level mode core-PE (@Uoc/In) Up 1100,00 V (10 kV / 5 kA)
C3 voltage protection level mode core-core (@In - 1 kV/µs) Up 90,00 V (10 A)
C3 voltage protection level mode core-PE (@In - 1 kV/µs) Up 600,00 V (10 A)
Response time core-core ta 1 ns
Response time core-PE ta 100 ns
Treshold frequency core-core f 300 MHz (@ −1 dB)
Insertion loss A <0,2 dB (@ 35 MHz)
Connection (input - output) terminals-terminals
Degree of protection IP 20
Range of ambient temperatures (min/max) -40 / 70 °C
Humidity 5 - 95 %
According to standard EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012
ETIM Class EC000943
Customs tariff number 85363010
EAN 8595090571209
