Tyristors Standard.
  • Tyristors Standard.

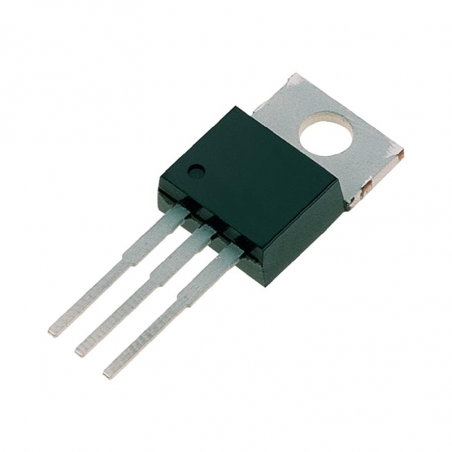

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Infineon

Tyristors Standard.

TYRYSTORY STANDARD - EUPECITAVM
TC=85°C
[A/°C]		VDRR/VRRM
[V]		I2t
[A2sx103]		ITSM
[kA]		tq
[µs]		(duD/dt)cr
[V/µs]		Rthjc
[°C/W]		Casing
do 600V
T210N 210 200 … 600 151 5,5 200 F = 1000 0,15 TSW27
T348N 348 200 … 600 80 4 200 F = 1000 0,1 T41.14
T398N 398 200 … 600 151 5,5 200 F = 1000 0,1 T41.14
T568N 568 200 … 600 225 6,7 200 F = 1000 0,068 T41.14
T828N 828 200 … 600 720 12 150 F = 1000 0,045 T50.14
T1078N 1078 200 … 600 1050 14,5 150 F = 1000 0,033 T50.14
T1258N 1258 200 … 600 2000 20 200 F = 1000 0,033 T60.14
T2509N 2509 200 … 600 8820 42,0 200 F = 1000 0,0184 T75.26
T3709N 3710 200 … 600 18000 60,0 200 F = 1000 0,0125 T100.26
do 1800V
T86N 86 1200 … 1800 20 2 200 F = 1000 0,3 TSW27
T130N 130 1200 … 1800 45 3 180 F = 1000 0,2 TSW27
TFL36
T160N 160 1200 … 1800 58 3,4 200 F = 1000 0,15 TSW27
                TFL36
T178N 178 1200 … 1800 34 2,6 180 F = 1000 0,14 T41.14
T218N 218 1200 … 1800 58 3,4 200 F = 1000 0,11 T41.14
T221N 221 1200 … 1800 163 5,7 200 F = 1000 0,12 TSW41
TFL54
T298N 298 600 … 1600 90,6 4,25 200 F = 1000 0,088 T41.14
T345N 345 1200 … 1800 238 6,9 250 F = 1000 0,08 TFL54
T358N 358 1200 … 1800 106 4,6 250 F = 1000 0,068 T41.14
T370N 370 1200 … 1800 320 8 250 F = 1000 0,085 TSW41
T378N 378 1200 … 1600 202 6,35 250 F = 1000 0,068 T41.14
T388N 388 1200 … 1800 205 6,4 220 F = 1000 0,068 T50.14
T508N 510 1200 … 1800 238 6,9 250 F = 1000 0,053 T50.14
T509N 510 1200 … 1800 238 6,9 250 F = 1000 0,053 T57.26
do 1800V
T588N 588 1200 … 1800 320 8 250 F = 1000 0,045 T50.14
T589N 588 1200 … 1800 320 8 250 F = 1000 0,045 T57.26
T618N 618 1200 … 1400 451 9,5 250 F = 1000 0,045 T50.14
T619N 618 1200 … 1400 451 9,5 250 F = 1000 0,045 T57.26
T648N 649 1200 … 1600 605 11 250 F = 1000 0,038 T60.14
T649N 649 1200 … 1600 605 11 250 F = 1000 0,038 T57.26
T718N 718 1200 … 1600 781 12,5 250 F = 1000 0,038 T60.14
T719N 718 1200 … 1600 781 12,5 250 F = 1000 0,038 T57.26
T878N 879 1200 … 1800 1200 15,5 250 F = 1000 0,032 T60.14
T879N 879 1200 … 1800 1200 15,5 250 F = 1000 0,032 T57.26
T1049N 1050 1200 … 1800 1280 16 250 F = 1000 0,0265 T75.26
T1189N 1190 1200 … 1800 2530 22,5 240 F = 1000 0,023 T75.26
T1500N 1500 1200 … 1800 5611 33,5 240 C = 500 0,0184 T75.26K
T1509N 1500 1200 … 1800 5611 33,5 240 F = 1000 0,0184 T75.26
T1989N 1990 1200 … 1800 6480 36 250 C = 500 0,0133 T120.26K
F = 1000
T3159N 3160 1200 … 1800 16245 57,0 250 F = 1000 0,085 T110.26

Casing:
(1)Don't use in new applications
(2)New type
(*)Highest voltage for special order

TYRYSTORY STANDARD - EUPECITAVM
TC=85°C
[A/°C]		VDRR/VRRM
[V]		I2t
[A2sx103]		ITSM
[kA]		tq
[µs]		(dV/dt)cr
[V/µs]		Rthjc
[°C/W]		Casing
do 3000 V
T271N (1) 270 2000 … 2500 245 7 300 C = 500 0,091 TSW41
F = 1000
T308N 308 2000 … 2600 101 4,5 350 C = 500 0,056 T50.14
F = 1000
T458N 459 2000 … 2600 405 9 300 C = 500 0,0455 T60.14
T459N           F = 1000   T57.26
T639N 640 1800 … 2200 562 10,6 400 F = 1000 0,0377 T57.26
T658N 659 2200 … 2600 660 11,5 300 F = 1000 0,033 T60.14
T659N 659 2200 … 2600 660 11,5 300 F = 1000 0,033 T57.26
T699N 699 1800 … 2200 744 12,2 300 F = 1000 0,032 T57.26
T708N 699 1800 … 2200 744 12,2 300 F = 1000 0,032 T60.14
T709N 700 2000 … 2600 845 13 300 C = 500 0,029 T75.26
F = 1000
T829N 829 2000 … 2600 1201 15,5 350 F = 1000 0,0265 T75.26
T1039N 1039 1800 … 2200 1711 18,5 300 F = 1000 0,0231 T75.26
T1219N 1220 2000 … 2800 2531 22,5 350 F = 1000 0,0184 T75.26
T1329N 1329 1800 … 2200 2645 23 300 F = 1000 0,0184 T75.26
T1589N 1589 2000 … 2800 3920 28 400 C = 500 0,0124 T100.26
F = 1000
T1869N 1869 1800 … 2200 6125 35 300 F = 1000 0,0133 T100.26
T2101N (1) 2200 2000 … 2600 10100 45 250 F = 1000 0,0107 T120.35K.2
T2156N 2159 2000 … 2800 8000 40,0 400 C = 500 0,0099 T110.35
T2159N 2159 2000 … 2800 8000 40,0 400 F = 1000 0,0099 T110.26
T2160N 2159 2200 … 2800 8000 40   F = 1000 0,0099 T120.26K
C = 500
T2476N 2480 2200 … 2800 9460 43,5 400 F = 1000 0,0085 T110.35
T2479N 2480 2200 … 2800 9460 43,5 400 F = 1000 0,0085 T110.26
T2480N 2480 2200 … 2800 9460 43,5 400 F = 1000 0,0085 T120.26K
T2709N 2709 1600 … 2200 12500 50,0 300 F = 1000 0,0085 T110.26
T2710N 2709 1600 … 2200 12500 50 300 F = 1000 0,0085 T120.26K
T4301N 4460 2200 … 2900 40500 90 250 F = 1000 0,0053 T150.35K
T4771N 4770 2200 … 2900 40500 90 250 F = 1000 0,0048 T150.26K
do 4500V
T379N 422 3600 … 4200 205 6,4 500 F = 1000 0,033 T57.26
C = 500
T380N 380 3200 … 3800 211 6,5 350 F = 1000 0,045 T57.26K
T860N (1) 860 3000 … 3600 1445 17 400 C = 500 0,021 T75.26K
T869N           F = 1000   T75.26
T901N 950 2800 … 3600 1445 17 300 F = 1000 0,018 T76.26K
T909N               T75.26
T929N 930 3000 … 3600 1530 17,5 500 C = 500 0,02 15 T75.26
F = 1000
T1601N 1900 2800 … 3600 7400 38,5 300 F = 1000 0,0097 T120.35K.2
T1929N 1930 3000 … 3800 6850 37 450 C = 500 0,0099 T110.26
F = 1000
T2001N 2050 2800 … 3600 7400 38,5 300 F = 1000 0,0087 T120.26K.1
T2009N 2050 2800 … 3600 7400 39,5 300 F = 1000 0,0087 T110.26
T3401N 3550 3100 … 3600 28000 75 300 F = 1000 0,0054 T150.35K
T3801N 3810 3100 … 3600 28000 75 300 F = 1000 0,0048 T150.35K
T729N 730 3600 … 4200 1250 15,8 400 F = 1000 0,0215 T75.26
T730N 730 3600 … 4200 1250 15,8 400 F = 1000 0,0215 T75.26K
T731N 925 3600 … 4400 1280 16 400 H = 2000 0,0185 T76.26K
T739N 925 3600 … 4400 1280 16 400 H = 2000 0,0185 T75.26
T1401N 1600 3600 … 4400 5100 32 350 H = 2000 0,0096 T120.35K.2
T1971N 1730 3600 … 4400 5100 32 350 H = 2000 0,0086 T120.26K.1
T3101N (2) 3080 4000 … 4400 21000 65 400 H = 2000 0,0054 T150.35K

Casing:
(1)Don't use in new applications
(2)New type
(*)Highest voltage for special order

TYRYSTORY STANDARD - EUPECITAVM
TC=85°C
[A/°C]		VDRM,VRRM
[V]		Ii2dt
[A2sx103]		ITSM
[kA]		tq
[µs]		(dV/dt)cr
[V/µs]		Rthjc
[°C/W]		Casing
do 5500V
T1451N 1680 4800 … 5200 4000 28,5 450 H = 2000 0,0097 T120.35K.2
T1551N 1810 4800 … 5200 4000 28,5 450 H = 2000 0,0086 T120.26K.1
T2161N (2) 2160 4800 … 5200 14600 54 450 H = 2000 0,0075 T120.35K
T2351N (2) 2350 4800 … 5200 14600 54 450 H = 2000 0,0064 T120.26K
T2401N 2800 4800 … 5200 12500 50 350 H = 2000 0,0054 T150.35K
T2851N 3200 4800 … 5200 21000 65 600 H = 2000 0,0054 T150.35K
T4001N (2) 3880 4800 … 5350 50000 100 550 H = 2000 0,00453 T172.40K
6000V i więcej
T201N 245 6000 … 7000 88,2 4,2 600 H = 2000 0,043 T58.26K
T501N 640 6000 … 7000 845 13 650 H = 2000 0,0185 T76.26K
T551N 600 6000 … 7000 845 13 650 H = 2000 0,02 T76.35K
T1081N 1300 6000 … 7000 5780 34 600 H = 2000 0,0086 T120.26K.1
T1201N 1200 6000 … 7000 5780 34 600 H = 2000 0,0096 T120.35K.1
T1851N 1850 6000 … 7000 11500 48 600 H = 2000 0,0064 T120.26K
T1901N 2100 7000 … 8000 8000 40 550 H = 2000 0,0054 T150.35K
T2561N 2560 7500 … 8000 15700 56 550 H = 2000 0,0046 T172.40K

Casing:
(1)Don't use in new applications
(2)New type
(*)Highest voltage for special order
