Hersteller: Dol-sensors

Überblick über kapazitive Sensoren

Die kapazitiven Sensoren von DOL lassen sich dank einer breiten Modellpalette optimal an Ihre individuellen Bedürfnisse anpassen. Wir bieten Sensoren in flacher und zylindrischer Bauform, mit Spannungsversorgungen von 24 V bis 230 V sowie mit Relais- und Transistorausgängen.
Kapazitive Sensoren dienen der Erfassung des Vorhandenseins oder des Füllstands verschiedener Schüttgüter wie Pulver, Körner, Staub, Zement, Sägemehl, Holz usw. Viele Modelle sind mit einstellbarer Empfindlichkeit und zusätzlichen Zertifizierungen, wie z. B. ATEX, erhältlich. Die Komponenten bestehen aus hochwertigen Materialien, und die Sensoren sind komplett staub- und wasserdicht.

Kapazitive Sensoren der Serie DOL-20R

Flache Sensoren. Der Ausgang ist ein potentialfreier Kontakt. Modelle sind mit fester oder über ein Potentiometer einstellbarer Empfindlichkeit erhältlich. Dies ist eine besonders interessante Lösung, da der Sensor außerhalb eines Kunststoffgehäuses oder -behälters montiert werden kann und die Empfindlichkeit auf das Vorhandensein von Material im Inneren reagiert.


Symbol Verzögerung Ausgang Spannung Modell
103266 Abschaltung 0–600 Sek. Relais 90–250 V AC DOL 20R
103265 Einschalten 0–600 Sek. Relais 90–250 V AC DOL 20RR
103271 Abschalten 0–600 Sek. SCR 20–280 V AC/DC DOL 20SCR

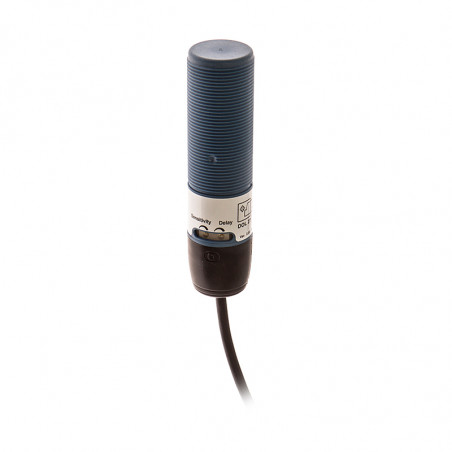

Kapazitive Sensoren der Serie DOL-25 mit 18 mm und 30 mm Durchmesser

Standard-kapazitive Sensoren, die grundlegende physikalische, elektrische und funktionale Anforderungen erfüllen. Diese Serie ist in verschiedenen Varianten mit Trimmern erhältlich. Typischerweise dient ein Trimmer zur Einstellung der Sensorempfindlichkeit und der andere zur Einstellung der Abschaltverzögerung. Bitte überprüfen Sie die Spezifikationen Ihres Modells!

90–250 V AC P-M30
Symbol Verzögerung Ausgang Abmessung Spannung Modell
102139 - SCR NC P-M18 DOL 25 0T
102134 - SCR NO P-M18 20-250V AC DOL 25 1T
102230 - SCR NO P-M30 20-250 V AC DOL 25 1T
102042 - SCR NC P-Ø18 90-250 V AC DOL 25 1T
102234 - SCR NC P-M30 90–250 V AC DOL 25 1T
102041 0–10 m Abschaltungen SCR NC P-Ø18 90–250 V AC DOL 25 2T
102233 0–10 m Abschaltungen SCR NC 90–250 V AC DOL 25 2T

Kapazitive Sensoren der Serie DOL-26 mit Durchmessern von 18 mm und 30 mm

Die neue Serie kapazitiver Sensoren der Serie DOL26 ist unempfindlich gegenüber elektromagnetischen Störungen, Kurzschlüssen und Überlastungen. Dadurch werden Schäden durch falsche Sensoranschlüsse reduziert.

Symbol Verzögerung Ausgang Spannung Modell
105111 Dauerhafte Ausschlüsse 60 Sek. SCR 20–280 V AC/DC DOL 26 0T
105101 Abschaltzeiten 0–60 Sek. SCR 20–280 V AC/DC DOL 26 2T
105102 Abschaltzeiten 0–60 Sek. PNP 10-36 VDC DOL 26 2T
105103 Abschaltzeiten 0-60 Sek. NPN 10-36 VDC DOL 26 2T
105104 105106 Abschaltzeiten 0–600 Sek. SCR 20–280 V AC/DC DOL 26 2T
105107 Abschaltzeiten 0–60 Sek. SCR 20–280 V AC/DC DOL 26 2T
105108 Abschaltzeiten 0–600 Sek. SCR 20–280 V AC/DC DOL 26 2T
105109 105112 Abschaltungen 0–600 Sek. PNP 10–36 VDC DOL 26 2T
105113 Ausschlüsse 0–600 Sek. NPN 10–36 VDC DOL 26 2T
105114 Abschaltzeiten 5–60 Sek. SCR 20–280 VAC/DC DOL 26 2T
105115 SCR 20–280 V AC/DC DOL 26 2T

Kapazitive Sensoren der Serie DOL-40R, 30 mm Durchmesser

Die kapazitiven Sensoren der Serie DOL 40R sind für die Erfassung von Zufuhr, Schüttgut und Feststoffen konzipiert. Materialien.

90–250 V AC
Symbol Verzögerung Ausgang Ausführung Spannung Modell
100672 - Relais Glatt 10–30 V AC/DC DOL 41R
100671 - Relais Glatt 90–250 V AC DOL 41R
100772 - Relais Gewinde 10–30 V AC/DC DOL 41R
100771 - Relais Gewinde DOL 41R
100662 Abschaltung 0–4 G. Relais Glatt 10–30 V AC/DC DOL 43R
100661 Abschaltung 0–4 G. Relais Glatt 90–250 V AC DOL 43R
100762 Abschaltung 0–4 G Relais Gewinde 10–30 V AC/DC DOL 43R
100761 Abschaltung 0–4 V. Relais Gewinde 90–250 V AC DOL 43R
100652 Ein/Aus 0–4 V. Relais Glatt 10–30 V AC/DC DOL 45R
100651 Ein/Aus 0–4 V Relais Glatt 90–250 V AC DOL 45R
100752 Ein/Aus 0–4 V Relais Gewinde 10–30 V AC/DC DOL 45R
100751 Ein/Aus 0–4 V Relais Gewinde 90–250 V AC DOL 45R

Kapazitive Sensoren der Serie DOL-45R-T

Entwickelt zur direkten Erkennung von Schüttgütern in Rohrleitungen von Fördersystemen.

AC/DC
Symbol Verzögerung Ausgang Ausführung Spannung Modell
100682 Aus/Ein 0-4 V Relais Glatt 10-30 V DOL 45R-T
100681 Ein/Aus 0–4 V Relais Glatt 90–250 V AC DOL 45R-T

DOL-44-Serie

kapazitive Sensoren
Symbol Verzögerung Ausgang Version Spannung Modell
DOL 44R Auslösung 0–600 Sek. Relais Glatt 10–30 V AC/DC 100609
DOL 44R Abschaltung 0–600 Sek. Relais Sanft 90–265 V AC 100610
DOL 44RG Abschaltung 0–600 Sek. Relais Gewinde 10–30 V AC/DC 100607
DOL 44RG Abschaltung 0–600 Sek. Relais Gewinde 90–265 V AC 100608
DOL 44R-33 Abschaltung 0–60 Sek. Relais Glatt/Konisch 10–30 V AC 100309
DOL 44R-33 Auslösungen 0–3600 Sek. Relais Glatt/Konisch 90–265 V AC 100302
DOL 44R-33 Auslösung 0–60 Sek. Relais Glatt/Konisch 90–265 V AC 100300
DOL 44R-33 Schaltzeit 0–600 Sek. Relais Glatt/Konisch 90–265 V AC 100301
DOL 44R-33 Einschaltzeit 0–600 Sek. sec Relais Glatt/Konisch 10–30 V AC 100310
