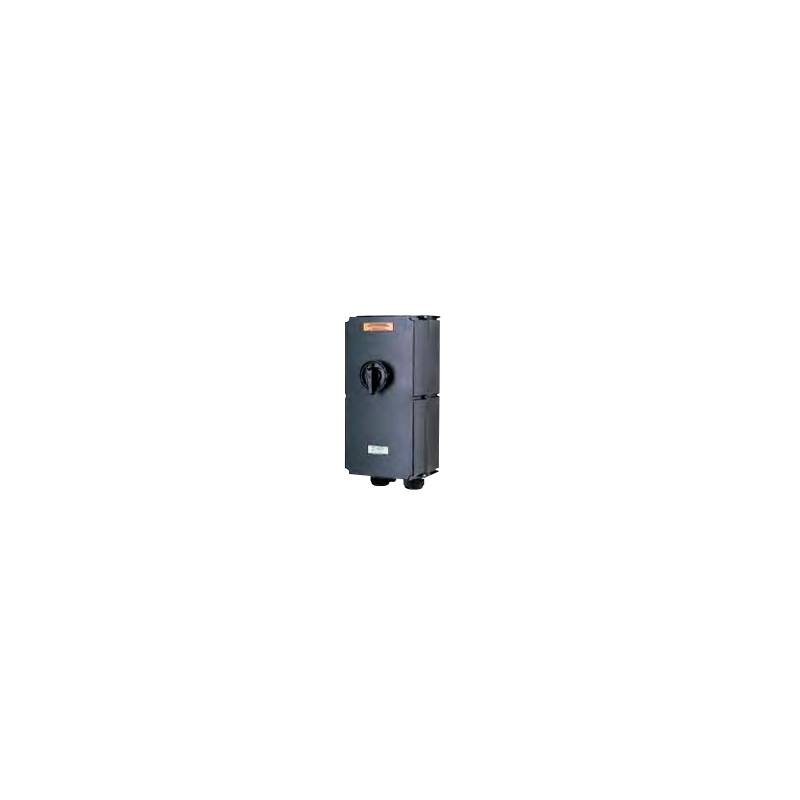

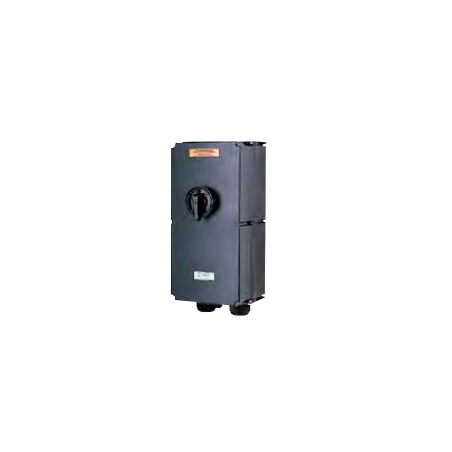

Industrie-Sicherheitsschalter Ex (100A) GHG 981 0030 R0001

CEAG Sicherheitsschalter können dank eines integrierten Verriegelungssystems, das die Anbringung von bis zu drei Vorhängeschlössern in der AUS-Stellung ermöglicht, vor unbeabsichtigter Betätigung geschützt werden. Um Manipulationen zu verhindern, können die Gehäusedeckel im verriegelten Zustand nicht ohne Beschädigung geöffnet werden.

Volle Schaltleistung für drei Wechselstrommotoren

Die volle Schaltleistung für drei Wechselstrommotoren und Isolationseigenschaften gemäß EN 60947-4-1 mit obligatorischer Öffnung der Hauptkontakte sowie optionale NOT-AUS-Ausführungen gemäß EN 60204-1 sind weitere Merkmale der CEAG Sicherheitsschalter.

Zusätzliche Verzögerungs-/Beschleunigungskontakte bieten doppelte Sicherheit unter extremen Betriebsbedingungen.

Die Sicherheitsschalter zeichnen sich durch ein montagefreundliches Design und leicht zugängliche Anschlussklemmen aus.

Industrielle Anwendungen in rauen Umgebungen

Für raue Industrieumgebungen verwenden wir bewährte explosionsgeschützte Gehäuse: schlagfeste, modifizierte Kunststoffgehäuse aus Fiberglas, pulverbeschichtet oder Edelstahl 316L. Sie sind optional mit aufsteckbaren Kunststoff- oder Messingflanschen erhältlich. Metallausführungen können mit Schraubflanschen ausgestattet werden. Bis 630 A ist ein hoher Schutzgrad gewährleistet – IP66.

Technische Parameter:

Parameter	Wert
Zulässige Umgebungstemperatur	–20 °C bis +40 °C
Nennleistung Spannung	bis max. 690 V
Nennstrom	max. 100 A
Frequenz	50/60 Hz
Schaltvermögen AC-3 gemäß EN 60947-3	Ue 230 V / Ie 100 A Ue 400 V / Ie 100 A Ue 500 V / Ie 100 A Ue 690 V / Ie 100 A
Absicherung	Bis 400 V AC: 200 A gG Bis 500 V AC: 200 A gG Bis 690 V AC: 160 A gG
Anschlussklemmen	Hauptkontakt: 1 x 50/70 mm² Hilfs-/Signalkontakt: 2 x 4 mm²
Schutzklasse	I
Schutzklasse nach EN 60529	IP66
Kabeleinführungen / Gehäusebohrungen	M25-Kabeleinführung – siehe Bestellangaben M50-Kabeleinführung – siehe Bestellangaben Option: Metallflansch mit 2 Gewinden
Gewicht	3-polige Ausführung: ca. 9,50 kg 6-polige Ausführung: ca. 9,50 kg 16,00 kg
Gehäusematerial	3-polige Ausführung: glasfaserverstärktes Polyester 6-polige Ausführung: Stahl, pulverbeschichtetes Polyester
Gehäusefarbe	Schwarz
Hilfskontakte	1 x Schließer – Schließer – verzögert, Öffner – voreilend 1 x Öffner – Schließer – voreilend, Öffner – nacheilend
Abschließbar	In der AUS-Stellung mit drei handelsüblichen Vorhängeschlössern (max. Ø 6 mm) abschließbar
