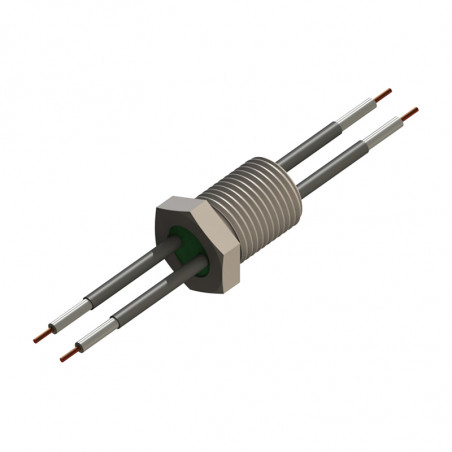

Niebutote-Drüsen / Kabelisolatoren Typ M ... x

Neben den am häufigsten gelieferten explosionsgeschützten Anschluss-, Steuer- und Verteilerschränken umfasst unser Produktsortiment auch explosionsgeschützte Kabeldurchführungen/Isolatoren.

Explosionsgeschützte Kabeldurchführungen mit einem Gewinde vom Typ M…x dienen der Verbindung elektrischer oder optischer Geräte in zwei separaten Teilen eines explosionsgeschützten Gehäuses der Gruppen I und II.
Dies betrifft insbesondere die Verbindung einer Ex-d-Kammer mit einer Anschlusskammer in einer Ex-e-geschützten Ausführung. Auch eine Verbindung zwischen zwei separaten Ex-d-Gehäusen ist möglich.

Explosionsgeschützte Kabeldurchführungen/Isolatoren vom Typ M…x. Sie sind als Ex-Element für die Installation elektrischer Geräte in explosionsgeschützten Gehäusen ausgelegt. Die Kabelverschraubungen sind als explosionsgeschützte Gehäuse I M2 / II 2G Ex d I/IIC Gb Tx bzw. I M2 / II 2G Ex de I/IIC Gb Tx (gilt für M.S1xM-Schränke) mit Gewindehülse zertifiziert. Das Verschraubungsgehäuse und die Wand des explosionsgeschützten Gehäuses bilden Spalten mit den entsprechenden Parametern (Gewindegänge, Steigung, Toleranz). Sie sind mit folgenden Gewinden erhältlich: M10x1; M12x1,5; M16x1 – NEU; M16x1,5; M24x1,5; M25x1,5; M32x1,5; M33x1,5; M36x1,5; M38x1,5; M42x1,5. Die Gewindelänge wird kundenspezifisch angepasst.

Kabeldurchführungen werden in folgenden Ausführungen gefertigt:
- mit gewickelten Kabeln von 1 bis 45 Kabeln in einem Gehäuse

• Querschnitt von 0,35 mm² bis 70 mm² – NEU• für Strombelastungen bis 325 A
• Kabeldurchführungen für Spannungen bis 30 kV; Das Angebot gilt vorbehaltlich der Verfügbarkeit von Kabeltypen für Temperaturen ab -60 °C.

- mit Schraubstift und M6- bis M12-Gewinde, für Stromstärken bis 227 A.

- mit Flachbandkabeln

- mit Glasfaserkabeln

- mit Koaxialkabeln

- mit Computerkabeln – NEU

- mit Faston-Stecker – NEU

Der maximale Betriebstemperaturbereich für beide Ausführungen (-60 °C bis +115 °C) ist abhängig vom verwendeten Kabel.
