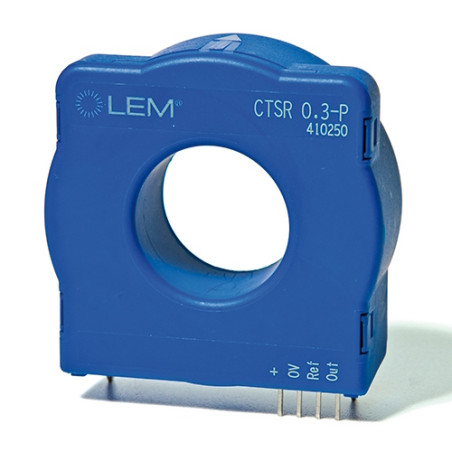

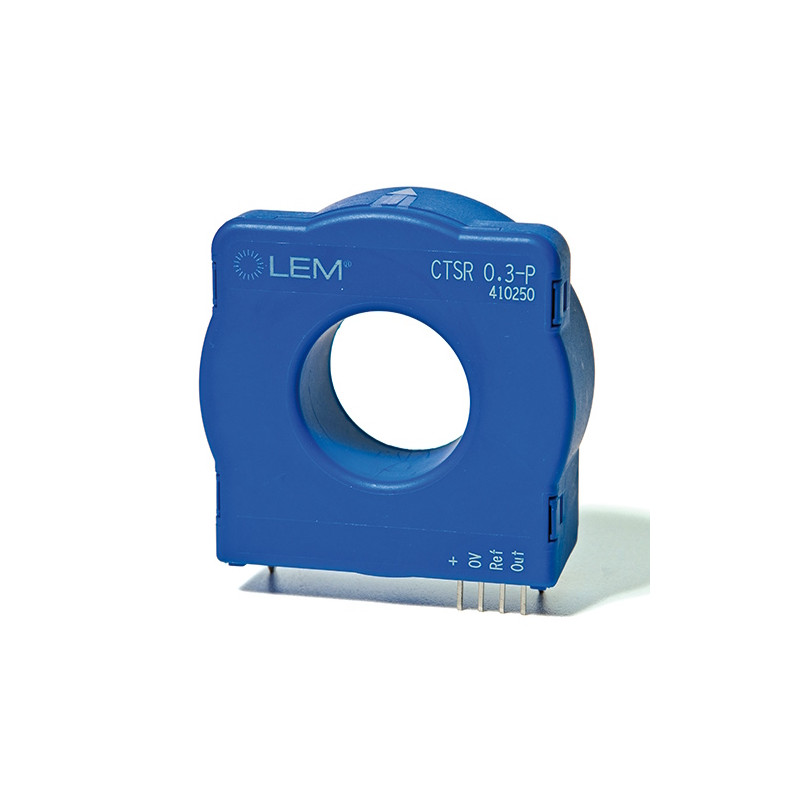

CTSR 0,3-P Stromwandler
CTSR 0,3-P Stromwandler

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

CTSR 0,3-P Stromwandler

  • CTSR 0.3-P
  • Genauigkeit 1.9
  • Nennstrom (A) 0.3
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Leckstrommessung/Erneuerbare Energien
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 105
  • Frequenzgang (-3dB) [kHz] 3.5
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie Закритас

Technische Daten

Beschreibung

Konzipiert für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale
  • Geschlossener Stromwandler (kompensiert)
  • Spannungsausgang
  • Einzelne Versorgungsspannung
  • Leiterplattenmontage
  • Hohe Genauigkeit
  • Sehr geringe Offset-Drift in Abhängigkeit von der Temperatur
  • Große Messöffnung
  • Hohe Überlastfestigkeit
  • Hoher Isolationswiderstand
  • Referenzanschluss mit zwei Modi: Ref In und Ref Out
  • Entmagnetisierung und Prüfung
Anwendungen
  • Fehlerstrom Messung
  • Ableitstrommessung in transformatorlosen PV-Wechselrichtern
  • Schutz von Photovoltaikmodulen vor Erstkontakt
  • Fehlererkennung in Stromquellen
  • Symmetrische Fehlererkennung (z. B. nach dem Motorwechselrichter)
  • Ableitstromerkennung in Gleichstromquellen
  • Einphasige oder dreiphasige Nennstrommessung bis ±30 A pro Kabel (Gleich- oder Wechselstrom)
Technische Daten
Parameter Wert
Maximale Versorgungsspannung 7 V
Maximaler Primärleiterquerschnitt Temperatur 110 °C
Maximaler Primärstrom (Spitzenwert) 3300 A
Nenn-Primärdifferenzstrom 300 mA
Primärstrom-Messbereich (Differenzstrom) -500 bis 500 mA
Sekundärversorgungsspannung 5 V DC
Ausgangsspannung 0 bis 7 V
Betriebsumgebung Temperatur -40 bis 105 °C
Lagertemperatur -50 bis 105 °C
Gewicht 28 g
Stromaufnahme 17,5 mA
Referenzspannung (für Primärstrom Ip = 0) 2,5 V
Externe Referenzspannung 2,3 bis 4 V
Elektrischer Offsetstrom bezogen auf die Primärwicklung Stromstärke 7 mA
Nennempfindlichkeit 4 V/A
Empfindlichkeitsfehler -1,6 bis 1,6 % (typischerweise 5 %)
