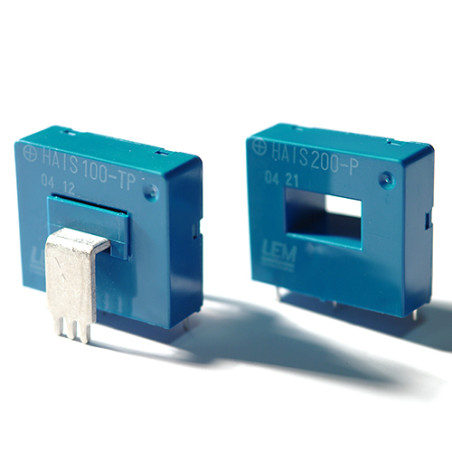

Stromwandler HAIS 50-TP
Stromwandler HAIS 50-TP

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

Stromwandler HAIS 50-TP

  • HAIS 50-TP
  • Genauigkeit 1
  • Nennstrom (A) 50
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Antriebe/Stromversorgungen/Erneuerbare Energien/Schweißen
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 85
  • Frequenzgang (-3dB) [kHz] 50
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Beschreibung:

Entwickelt für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale:

  • Messung basierend auf dem Hall-Effekt
  • Galvanische Trennung zwischen Primär- und Sekundärkreis
  • Isolationsprüfspannung 2500 V
  • Isolierendes Kunststoffgehäuse, UL 94-V0-konform
  • Kompakte Bauweise für platzsparendes Design
  • Ein Design für einen breiten Strombereich
  • Hohe Immunität gegen externe Störungen
  • Uref IN/OUT

Anwendungen:

  • Drehzahlvariable AC-Antriebe und Servoantriebe
  • Statische Gleichstromumrichter Motoren
  • Batteriebetriebene Anwendungen
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Schaltnetzteile (SMPS)
  • Stromversorgungen für Schweißanwendungen

Technische Daten:

ParameterWert
Nennprimärstrom (Effektivwert)50 A
Primärstrom-Messbereich±150 A
Fehler bei Primärstrom Ipn und Temperatur Ta = 25 °C≤ ±1 % Ipn
Nennempfindlichkeit bei Primärstrom Ipn0,625 V/I_pn
Ausgangsspannung (analog) bei Primärstrom IpnU_OE+〖0,625∙I〗_p/I_pn V
ReferenzspannungAusgangsspannung2,5±0,025 V
AusgangsimpedanzTypisch 200 Ω
Lastimpedanz≥ 200 kΩ
Lastwiderstand≥ 2 kΩ
Interner Ausgangswiderstand< 5 Ω
Versorgungsspannung (±5 %)5 V
Stromaufnahme bei 5 V Versorgungsspannung< 19 mA
Betriebstemperatur-40 bis 85 °C
Lastertemperatur-40 bis 85 °C
Gewicht30 g
Größe der Primärdrahtbohrung15,3 x 8,2 mm
Frequenzgang (-3 dB)DC bis 50 kHz
