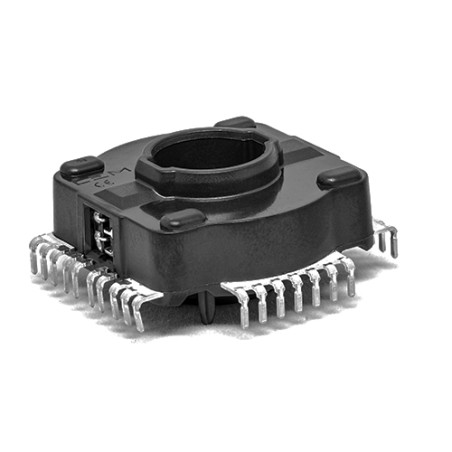

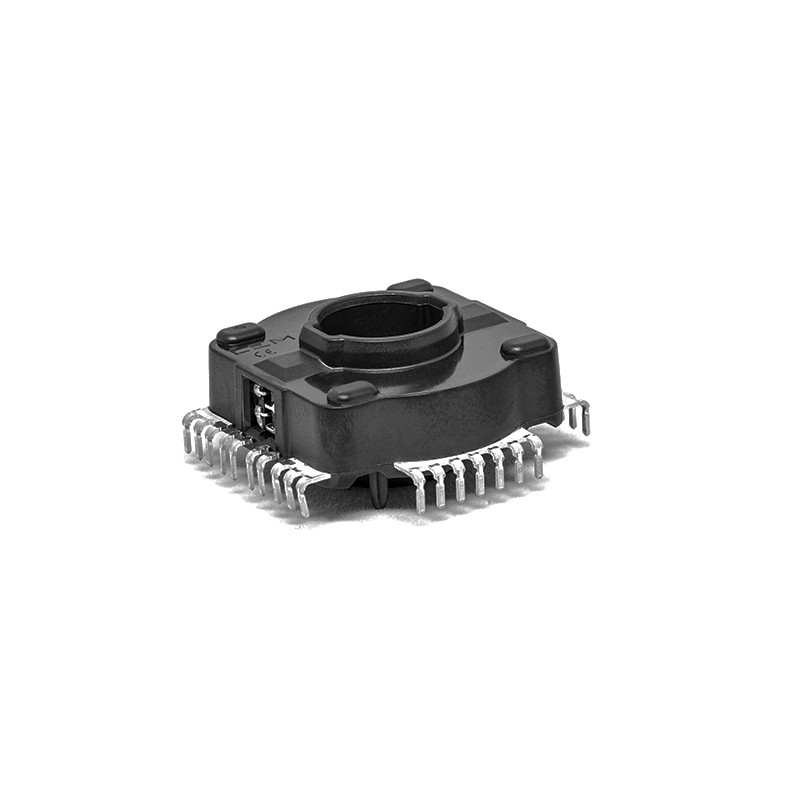

Stromwandler HC16F 1200-S00
Stromwandler HC16F 1200-S00

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

Stromwandler HC16F 1200-S00

  • HC16F 1200-S00
  • Genauigkeit 1.75
  • Nennstrom (A) 1200
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Automobilantrieb/Antrieb
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 125
  • Frequenzgang (-3dB) [kHz] 40
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Technische Daten

Beschreibung

Die HC16F-Familie ist für die elektronische Messung von Gleich-, Wechsel- oder Impulsströmen in Hochleistungs-, Hoch- und Niederspannungsanwendungen im Automobilbereich mit galvanischer Trennung zwischen dem primären (Hochleistungs-) und dem sekundären (elektronischen) Stromkreis konzipiert. Die HC16F-Familie bietet verschiedene Strommessbereiche im selben Gehäuse.

Hauptmerkmale
  • Offener Hall-Effekt-Wandler
  • Anwendungen für hohe und niedrige Spannungen
  • Unipolare +5-V-DC-Stromversorgung
  • Ausgangsspannung: Volles metrisches Verhältnis (im Empfindlichkeits- und Offsetbereich)
  • Kompaktes Design für die Leiterplattenmontage
  • Doppelter Luftspaltwandler
  • Kompakte Größe
  • Galvanische Trennung
  • Sehr gute Linearität
Anwendungen
  • Elektrische Stromversorgung, Lenkung
  • Anlasser
  • Wandler
  • Motorantriebe
Technische Daten
Parameter Wert
Primärstrommessbereich Ipm ±1200A
Durchschnittliche Empfindlichkeit bei Versorgungsspannung Uc = 5 V 1,67 mV/A
Durchschnittliche Offsetspannung der Empfindlichkeit bei Versorgungsspannung Uc = 5 V 2,5 V
Versorgungsspannung 5 V
Stromaufnahme der Empfindlichkeit bei Versorgungsspannung Uc=5V 28mA
Mittlerer Empfindlichkeitsfehler ±0,3%
Mittlere elektrische Offsetspannung ±3mV
Mittlere magnetische Offsetspannung ±2mV
Mittlere lineare Abweichung ±0,5%·Ipm
Lagertemperatur -40 bis 125 °C
Betrieb Temperatur -40 bis 125 °C
Elektrostatische Entladungsspannung 2 kV
Gewicht 29 g
