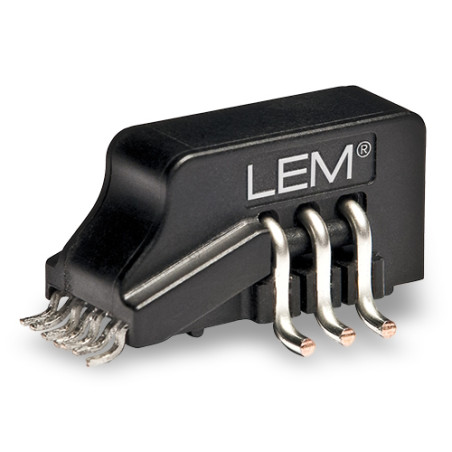

Stromwandler HO 25-NSM
Stromwandler HO 25-NSM

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

Stromwandler HO 25-NSM

  • HO 25-NSM
  • Genauigkeit 1
  • Nennstrom (A) 25
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] SMD
  • App Automobilantriebe/Stromversorgungen/Erneuerbare Energien/Schweißmaschinen
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 105
  • Frequenzgang (-3dB) [kHz] 250
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Beschreibung

Entwickelt für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale

  • Hall-Effekt-Messung
  • Stromwandler für Leiterplatten mit mehreren Messbereichen
  • Galvanische Trennung zwischen Primär- und Sekundärkreis
  • Isolationsprüfspannung: 4300 V
  • Geringer Stromverbrauch
  • Außergewöhnlich flaches Profil (12 mm)
  • Einzelne +5-V-Stromversorgung
  • Fester Offset und feste Empfindlichkeit
  • Überstromerkennung: 2,63 × Ipn (Spitzenwert)
  • Speichersteuerung
  • Kompakte, platzsparende Bauform
  • Nur ein Design für einen breiten Primärstrombereich Bereich
  • Hohe Immunität gegen externe Störungen
  • Hohe Isolationsleistung
  • Schnelle Reaktionszeit

Anwendungen

  • Drehzahlumrichter
  • Statische Umrichter für Gleichstrommotorantriebe
  • Batteriebetriebene Anwendungen
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Schaltnetzteile (SMPS)
  • Stromversorgungen für Schweißanwendungen
  • Solarwechselrichter auf der Gleichstromseite (MPPT)
  • Anschlussdose

Technische Daten

Parameter Wert
Maximale Versorgungsspannung 6,5 V
Maximale Temperatur des Primärleiters 120 °C
Elektrostatische Entladungsspannung (HBM) 2 kV
Versorgungsspannung 5 V DC
Ausgangsspannung 0–5 V
Betrieb Temperatur -40 bis 105 °C
Lagertemperatur -40 bis 105 °C
Gewicht 5 g
Nennstrom (Effektivwert) Ip 25 A
Messbereich des Primärstroms ±62,5 A
Stromaufnahme 19 mA
Referenzwert Spannung 2,5 V
Externe Referenzspannung 0,5–2,65 V
Eingangsspannungsbereich Uout–Uref ±2 V
Nennempfindlichkeit 32 mV/A (800 mV bei Nennstrom Ip, 5 V Versorgungsspannung)
Empfindlichkeitsfehler ±0,5 %
