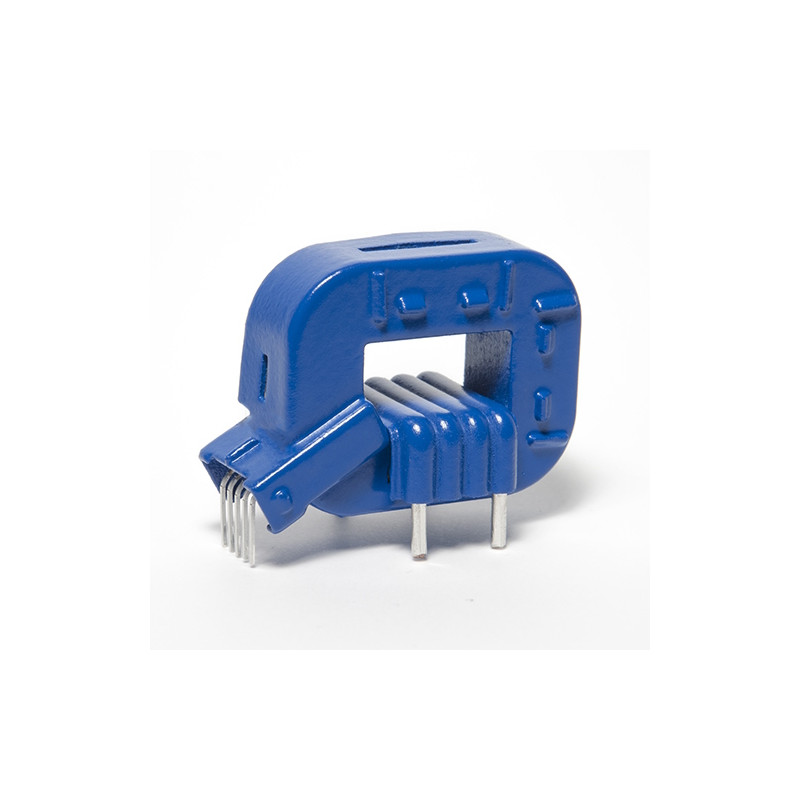

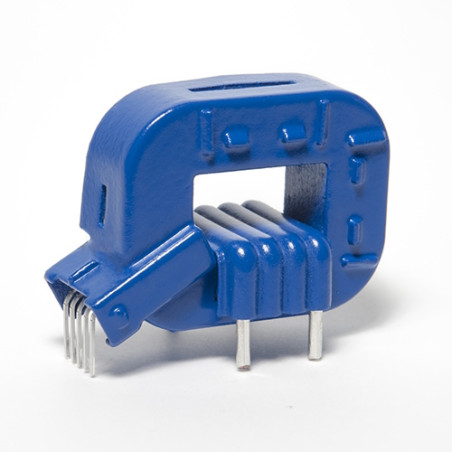

Stromwandler HO 250-P
Stromwandler HO 250-P

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

Stromwandler HO 250-P

  • HO 250-P
  • Genauigkeit 1
  • Nennstrom (A) 250
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Antriebe/Stromversorgungen/Erneuerbare Energien/Schweißen
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 105
  • Frequenzgang (-3dB) [kHz] 100
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Beschreibung

Entwickelt für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale

  • Mehrbereichs-Stromwandler mit offenem Regelkreis
  • Spannungsausgang
  • Einzelne +5-V-Stromversorgung
  • Überstromerkennung 2,93 × IPN (Spitzenwert)
  • EEPROM-Steuerung
  • Galvanische Trennung zwischen Primär- und Sekundärkreis
  • Geringer Stromverbrauch
  • Kompakte Bauform für THT-Montage
  • Bohrung: 15 × 8 mm
  • Werkseitig kalibriert
  • Geringe Offsetdrift
  • Überdurchschnittliche Referenzspannung
  • 8 mm Freigabe
  • Kurze Verzögerungszeit

Anwendungen

  • Drehzahlvariable AC-Antriebe und Servomotoren
  • Statische Umrichter für DC-Motorantriebe
  • Batteriebetriebene Anwendungen
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Schaltnetzteile (SMPS)
  • Netzteile für Schweißanwendungen
  • Anschlussdosen
  • MPPT

Technische Daten

Parameter Größe
Maximale Versorgungsspannung 8 V
Maximale Versorgungsspannung (ohne benutzerdefinierte Modi) 6,5 V
Maximale Temperatur des Primärleiters 120 °C
Elektrostatische Entladungsspannung 2 kV
Sekundäre Versorgungsspannung 5 V DC
Ausgang Spannung 0–5 V
Betriebstemperatur -40–105 °C
Lagertemperatur -40–105 °C
Gewicht 34 g
Effektivwert Primärstrom 250 A
Primärer Messbereichsstrom ±625 A
Nennspannung Spannung 5 V
Stromaufnahme 19 mA
Referenzspannung (Ausgang) 2,5 V
Referenzspannung (Eingang) 0,5–2,65 V
Nennempfindlichkeit 3,333 mV/A (800 mV bei Nennstrom Ip)
Fehlerempfindlichkeit ±0,5 %
