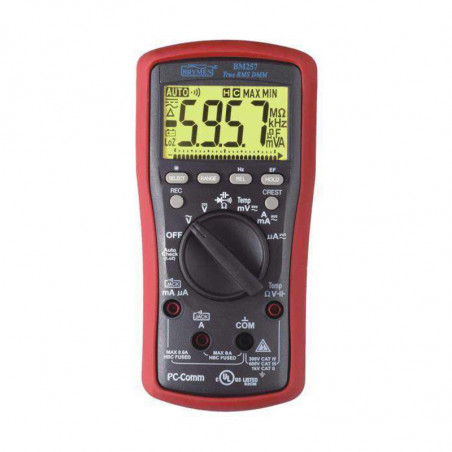

BM257S Multimeter mit hintergrundbeleuchtem LCD-Display
  • BM257S Multimeter mit hintergrundbeleuchtem LCD-Display

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Brymen Technology Corporation

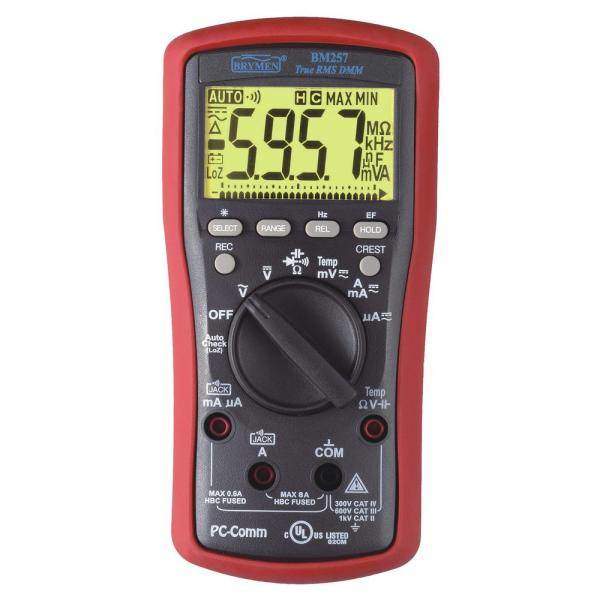

BM257S Multimeter mit hintergrundbeleuchtem LCD-Display

BM257s Multimetr z podświetlanym wyświetlaczem LCD

Dane techniczne
Cechy szczególne i funkcje specjalne
  • TrueRMS - Pomiar rzeczywistej wartości skutecznej
  • Automatyczna/ręczna zmiana zakresów pomiarowych
  • Pomiar temperatury
  • DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
  • Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
  • RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
  • MAX/MIN - rejestracja i odczyt wartości maks. i min. z pomiarów
  • CREST: rejestracja wartości szczytowych MAX, MIN impulsów
  • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
  • Komunikacja z komputerem PC za pomocą interfejsu USB
  • Hi-Z - pomiary napięcia o wysokiej impedancji wejścia
  • Lo-Z - pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
  • AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV, rezystancja) w zależności od sygnału wejściowego
  • Sygnalizacja nieprawidłowych połączeń


Pomiary i dokładności
Współczynnik temperaturowy:
  • nominalnie 0,15 x (określona dokładność)/°C
    (0°C do 18°C lub 28°C do 40°C)
Dokładność:
  • +- (% wartości wskazywanej + liczba cyfr
    najmniej znaczących), jeśli nie jest określona inaczej,
    dla temp 23°C +- 5° i RH < 75%
 Test ciągłości
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V]
10 80 600 600


Czas odpowiedzi:
  • 32 ms


DCV - napięcie stałe
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
60m 0,01m 0,2 3 10M 50p 600 600
600m 0,1m 0,2 3 10M 50p 600 600
6 0,001 0,2 3 10M 50p 1450 1050
60 0,01 0,2 3 10M 50p 1450 1050
600 0,1 0,2 3 10M 50p 1450 1050
1000 1 0,2 3 10M 50p 1450 1050
1000 (AutoCheck) 1 (0,001) 1,3 3 2,5k 120p 600 600

NMRR - Współczynnik tłumienia sygnału nałożonego
  • 60dB lub więcej dla 50/60Hz +-0,1%
AutoCheck: Impedancja wejściowa narasta powyżej 50V i wynosi: 15k Ω dla 100V, 100k Ω dla 300V, 250k Ω dla 600V, 375k Ω dla 1000V
CMRR - Współczynnik tłumienia sygnału wspólnego
  • 100dB lub więcej dla 50/60Hz (Rs=1k Ω)


ACV - napięcie przemienne
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Imp.wej. [Ω] Imp. wej. [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
60m 0,01m 1,0 5 50 400 10M 50p 600 600
600m 0,1m 1,0 5 50 400 10M 50p 600 600
6 0,001 1,0 5 50 400 10M 50p 1450 1050
60 0,01 1,0 5 50 400 10M 50p 1450 1050
600 0,1 1,0 5 50 400 10M 50p 1450 1050
1000 1 1,0 5 50 400 10M 50p 1450 1050
1000 (AutoCheck) 0,001/1 1,4, 5 50 60 2,5k 120p 600 600


Współczynnik szczytu:
  • CF < 6:1 w połowie skali
  • CF < 3:1 na całej skali
CMRR - Współczynnik tłumienia sygnału wspólnego
  • 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)
AutoCheck: Impedancja wejściowa narasta powyżej 50V i wynosi: 15k Ω dla 100V, 100k Ω dla 300V, 250k Ω dla 600V, 375k Ω dla 1000V

DCA - prąd stały
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
600u 0,1u 0,5 3 10 500 0,63
6000u 1u 0,5 3 10 500 0,63
60m 0,01m 0,5 3 1,7 500 0,63
600m 0,1m 0,5 3 1,7 500 0,63
6 0,001 0,5 3 0,02 600 10
8 0,01 0,5 3 0,02 600 10

  • 8A pomiar ciągły, 8-15A przez 30s. z 5-minutowymi przerwami na chłodzenie

ACA - prąd przemienny
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
600u 0,1u 1,0 3 50 400 100 500 0,63
6000u 1u 1,0 3 50 400 100 500 0,63
60m 0,01m 1,0 3 50 400 1,7 500 0,63
600m 0,1m 1,0 3 50 400 1,7 500 0,63
6 0,001 1,0 3 50 400 0,02 600 10
8 0,01 1,0 3 50 400 0,02 600 10

8A pomiar ciągły, 8-15A przez 30s. z 5-minutowymi przerwami na chłodzenie
Współczynnik szczytu:
  • CF < 6:1 w połowie skali
  • CF < 3:1 na całej skali


Rezystancja
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Bezpiecznik [V] Bezpiecznik [A]
600 0,1 0,5 4 0,45 600 600
6k 0,001k 0,5 4 0,45 600 600
60k 0,01k 0,5 4 0,45 600 600
600k 0,1k 0,5 4 0,45 600 600
6M 0,001M 0,7 4 0,45 600 600
60M 0,01M 1,2 4 0,45 600 600
60M (AutoCheck) 0,01 (0,01M) 1,2 10 0,45 600 600


Pojemność
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
60n 0,01n 2,0 5 600 600
600n 0,1n 2,0 5 600 600
6u 0,001u 1,5 5 600 600
60u 0,01u 1,5 5 600 600
600u 0,1u 1,5 5 600 600
3000u 1u 2,0 5 600 600
  • Dokładność dla kondensatorów warstwowych lub lepszych

Częstotliwość
Zakres [Hz] Dokładność Czułość Funkcja
5-500k 0,03%+2c 3Vpeak (prostokąt) mV
5-1M 0,03%+2c 5Vpeak (prostokąt) mV
10-10k 0,03%+3c 0,4V 6V
10-50k 0,03%+3c 4V 60V
10-50k 0,03%+3c 40V 600V
45-1k 0,03%+3c 400V 1000V
10-10k 0,03%+3c 40 μA 600 μA
10-10k 0,03%+3c 400 μA 6000 μA
10-10k 0,03%+3c 4mA 60mA
10-10k 0,03%+3c 40mA 600mA
10-1k 0,03%+3c 1A 6A
10-1k 0,03%+3c 6A 10A
Temperatura
Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [cyfr] Zabezp. DCpeak [V] Zabezp. DC-ACrms [V]
-50 1000 0,3 3 600 600
  • Podane dokładności nie uwzględniają dokładności sond

Test diod
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność
< 1,8VDC 0,56mA 1V 0,001V 1,0%+3c

Zabezpieczenie wejścia pomiarowego
  • przeciążeniowe 600VDC/600VACrms
 Bezdotykowa detekcja pola elektrycznego EF
  • Wskazanie bargrafu

Wartość napięcia [V] Wskazanie bargrafu
10-36V -
23-83V - -
59-165V - - -
124-330V - - - -
250V, 1000V - - - - -


Producent
Brymen

Kraj pochodzenia
Tajwan

Dystrybutor
http://www.dacpol.eu

Certyfikaty
  • Oznakowanie CE (bezpieczeństwo i/lub EMC)
  • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
 Zgodność z normami
  • Kat. III 600V AC/DC
  • Kat. IV 300V AC/DC
  • Kat. II 1000V AC/DC
  • IEC61010-1 (druga edycja)
  • UL61010-1 (druga edycja)
  • PN-EN61010-1 (druga edycja)


Ochrona przeciwprzepięciowa
6,5kV (1,2/50μs SURGE)		 Kompatybilność elektromagnetyczna
  • PN-EN61326
  • PN-EN55022
  • PN-EN61000-3-3
  • PN-EN61000-3-2
  • PN-EN61000-4-8
  • PN-EN61000-4-11
  • PN-EN61000-4-6
  • PN-EN61000-4-3
  • PN-EN61000-4-2
  • PN-EN61000-4-4
  • PN-EN61000-4-5


DANE OGÓLNE

Wyświetlacz:
  • Wyświetlacz LCD:
    • 3 5/6 cyfry, maksymalne wskazanie 6000
    • Próbkowanie:
      • 5 razy/s
  • Wskaźnik analogowy - Bargraf:
    • Liczba segmentów:
      • 24
    • Próbkowanie:
      • 40 razy/s
  • Podświetlenie wyświetlacza / skali
Zasilanie
Bateryjne:
  • baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03):
    • 2 szt.
  • Sygnalizacja wyczerpania baterii
Automatyczne wyłączenie zasilania:
  • po 34 min. bezczynności
Warunki pracy:
  • 0°C÷40°C; wilgotność względna RH < 80% do temp.31°C spadająca liniowo do 50% dla temp.40°C
Warunki przechowywania:
  • -20°C÷60°C, wilgotność względna RH < 80%
Maksymalna wysokość pracy:
  • 2000m n.p.m.
Stopień zanieczyszcz. środow. naturalnego:
  • 2
Wymiary i masa:
  • Wys. (Dł.) [mm]: 161
  • Szer. [mm]: 80
  • Głęb. [mm]: 50
  • Masa [g]: 340
Wyposażenie standardowe:
  • Przewody pomiarowe (para)
  • Sonda typu K do pomiaru temperatury
  • Holster ochronny
  • Komplet baterii
  • Instrukcja obsługi
Wyposażenie opcjonalne:
  • Sonda temperatury:
    • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
  • BMH-01 - wieszak magnetyczny
  • Zestaw USB do komunikacji z komputerem PC:
    • Interfejs USB BRUA-20X
