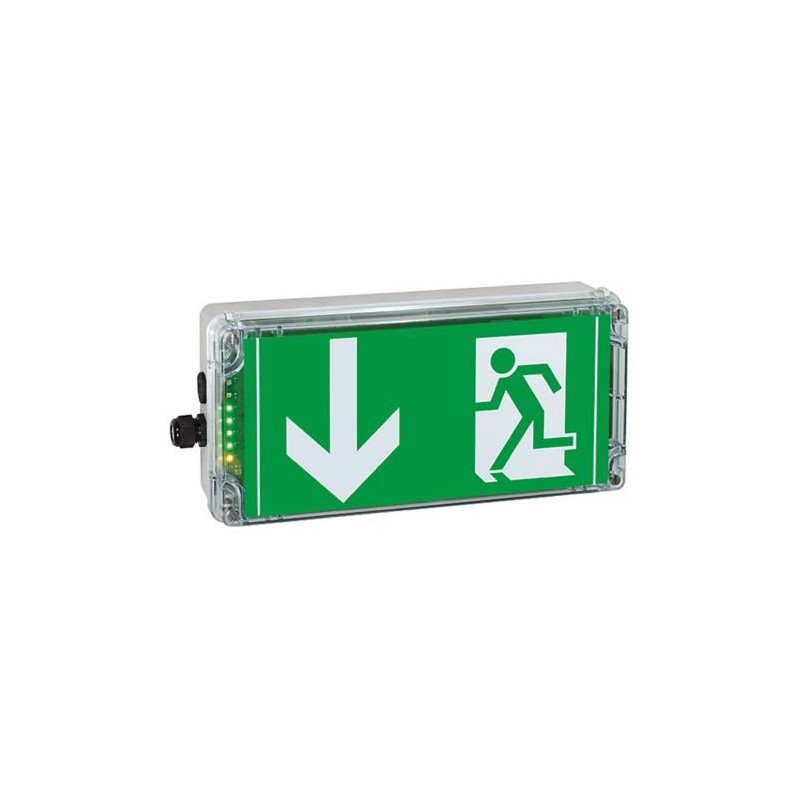

EXIT 2 24V exit-n007

Ex-geschützte Signalleuchten zur Fluchtwegkennzeichnung

EXIT für Zone 1 und Zone 21 / EXIT 2 für Zone 2 und Zone 22

Ausführung aus Formstoff mit LED-Technologie

Wegführung in explosionsgefährdeten Bereichen

Die explosionsgeschützten Rettungszeichenleuchten der EXIT-Serie erfüllen die Anforderungen der ATEX-Richtlinie 2014/34/EU und der Norm EN 60598, Abschnitt 2.22 für Notbeleuchtungsleuchten. Diese Leuchten eignen sich zur Kennzeichnung von Fluchtwegen und Ausgängen in explosionsgefährdeten Bereichen.

Diese Leuchten verwenden ausschließlich weiße, hocheffiziente LEDs als Lichtquellen. Dies garantiert einen wartungsfreien Betrieb, da die LEDs während der gesamten Lebensdauer der Leuchte nicht ausgetauscht werden müssen. Auch die Stromversorgungselektronik ist auf die gleiche Lebensdauer ausgelegt; die LED-Schaltungen sind inhärent sicher. Ein weiter Eingangsspannungsbereich ermöglicht den internationalen Einsatz. Das Gehäuse dieser Leuchten besteht aus hochwertigem Polycarbonat: Diese Rettungszeichenleuchten entsprechen den neuesten Normen. Dank ihrer robusten Konstruktion und der hohen Schutzart sind diese Leuchten sowohl für den Innen- als auch für den Außenbereich geeignet. Als Notleuchten mit eingebautem Batteriesystem für Dauerbetrieb sind die Modelle EXIT N und EXIT 2 N mit einer NC-Batterie sowie einer Laufzeitüberwachungs- und Testfunktion ausgestattet. Das optional eingebaute Überwachungsmodul V-CG-S mit einem Codierschalter für bis zu 20 Adressen ermöglicht den Einsatz dieser Leuchte als einzeln überwachte Notleuchte, die an das zentrale CEAG-Stromversorgungssystem angeschlossen ist. Dadurch kann der Anwender den Schaltungsmodus nach spezifischen Anforderungen programmieren. Dadurch können bis zu 20 Leuchten mit unterschiedlichen Schaltungsarten an einen Stromkreis angeschlossen werden.



Für alle Anwendungsbereiche



Die Signalleuchten der Serie „EXIT“ sind als Hauptleuchten „EXIT“ und „EXIT 2“ erhältlich, z. B. für besonders geschützte Industrienetze in Produktionsanlagen, als Sicherheitsleuchten „EXIT V-CG-S“ und „EXIT 2 V-CG-S“ mit Einzelfunktionsüberwachung für den Einsatz in CEAG-Notstromversorgungssystemen sowie als „EXIT N“ und „EXIT 2 N“ mit integriertem Batteriesystem und automatischer Testfunktion und Laufzeitprüfung.



Grünes Licht für alle Zonen



Dank ihres robusten Polycarbonatgehäuses und der hohen Schutzart IP66 kann die EXIT Leuchte nahezu überall installiert werden – im Innen- und Außenbereich. Die Leuchte erfüllt die Anforderungen der Schutzklassen Ex e m ib IIC T6 bzw. T6 und Ex tb IIIC T80°C der ATEX-Richtlinie. Sie kann in Bereichen mit explosionsgefährdeten Gasen (Zonen 1 und 2) sowie in Bereichen mit explosionsgefährdeten Stäuben (Zonen 21 und 22) eingesetzt werden. Die EXIT 2-Serie ist für Bereiche mit explosionsgefährdeten Gasen (Zone 2) und Stäuben (Zone 22) konzipiert.



Normkonformität



Die explosionsgeschützten Leuchten der EXIT-Serie erfüllen die Anforderungen der ATEX-Richtlinie 2014/34/EU und EN 60598, Teil 2.22 für Notbeleuchtungsleuchten. Das Gehäuse besteht aus hochwertigem Polycarbonat, und die Rettungszeichen entsprechen den neuesten Normen.



Wartungsfreier Betrieb



Die LED-Technologie ermöglicht einen Betrieb ohne Leuchtmittelwechsel. Die geforderten Beleuchtungswerte der Rettungszeichen bleiben über die gesamte Lebensdauer der LEDs – bis zu 50.000 Stunden – erhalten. Auch das Netzteil ist auf Langlebigkeit ausgelegt. Das senkt die Betriebskosten und erhöht die Sicherheit deutlich, insbesondere an schwer zugänglichen Stellen.



International einsetzbar



EXIT-Signalleuchten erfüllen die Anforderungen verschiedener Sicherheitskonzepte weltweit. Dank ihres weiten Eingangsspannungsbereichs (von 110 V bis 277 V AC und bis zu 250 V DC) ist die Leuchte international einsetzbar, da die LED-Schaltkreise eigensicher sind. Die internationale „IECEx“-Zertifizierung erweitert die Einsatzmöglichkeiten der Leuchte zusätzlich. Die Leuchte hat eine Sichtbarkeit von 25 Metern. Dank einer großen Auswahl an Piktogrammen ist eine einfache Anpassung an nationale Vorschriften möglich.



Doppelte Sicherheit



Bei der Betriebssicherheit von explosionsgeschützten und Notsignalanlagen gibt es keine Kompromisse. Eine jederzeit voll funktionsfähige Leuchte kann Leben retten. Die neue explosionsgeschützte LED-Leuchtenserie EXIT erfüllt nicht nur höchste Anforderungen an den Explosionsschutz, sondern auch die Vorschriften für Notbeleuchtung und Sicherheit. Die neue EXIT weist immer den richtigen Weg – selbst in komplexen und schlecht geplanten Industrieanlagen in explosionsgefährdeten Bereichen.



Zentrale Notstromversorgung mit Systemleuchten mit dem V-CG-S Modul



Die zentralen Notstromversorgungssysteme und Zentralbatteriesysteme von CEAG kommen überall dort zum Einsatz, wo eine große Anzahl von Notleuchten angeschlossen und als Systemleuchten betrieben werden muss. Batteriesysteme werden typischerweise außerhalb explosionsgefährdeter Bereiche installiert und sind so vor rauen Umgebungsbedingungen geschützt. Dadurch erreichen sie längere Betriebszeiten und einen minimalen Wartungsaufwand. Notleuchten werden über separate Stromkreise vom Notstromversorgungssystem zu den in explosionsgefährdeten Bereichen installierten Rettungszeichenleuchten versorgt. Verschiedene Leuchten mit der V-CG-S-Funktion können in diesen Stromkreisen betrieben werden.



Vorsicht ist besser als nie



Neben den EXIT/EXIT 2 Modellen als Masterleuchten (z. B. für abgesicherte Industrienetzwerke) ist die EXIT V-CG-S / EXIT 2 V-CG-S Variante auch mit einfacher Funktionsüberwachung erhältlich. In Kombination mit dem V-CG-S Überwachungsmodul und einem Kodierschalter (bis zu 20 Adressen) kann diese Leuchte als Notleuchte mit individueller Funktionsüberwachung eingesetzt werden. Der Schaltmodus lässt sich individuell programmieren, sodass bis zu 20 Leuchten mit unterschiedlichen Schaltmodi an einen Stromkreis angeschlossen werden können. Eine zusätzliche Verdrahtung ist nicht erforderlich. Die zentrale Steuereinheit überwacht alle Funktionen der Leuchte, prüft auf Kurzschlüsse und Unterbrechungen und zeigt Fehler auf dem Display an. Selbst bei komplexen Installationen sind Diagnose und Fehlerbehebung einfach. Ein weiterer großer Vorteil: Alle Funktions- und Zeitprüfungen werden automatisch von der zentralen Steuereinheit durchgeführt und protokolliert. Das spart Zeit und vermeidet Fehler. Darüber hinaus wird der korrekte Betrieb der Leuchte durch das integrierte V-CG-S-Modul überwacht und Störungen automatisch an die Leitstelle gemeldet – beispielsweise der Ausfall einer LED-Gruppe.

Notleuchten mit integrierten Batteriesystemen

Notleuchten mit integrierten Batteriesystemen liefern die erforderliche Notbeleuchtung dezentral und unabhängig von zentralen Systemen. Sie sind besonders wirtschaftlich in großen Anlagen. Bisher hatten solche Leuchten im Vergleich zu zentral gesteuerten und überwachten Anlagen den Nachteil, dass sie keine Informationen über ihren technischen Zustand lieferten. Die EXIT N / EXIT 2 N Leuchten verfügen über eine integrierte Überwachungsfunktion. Fünf grüne LEDs zeigen den Ladezustand und die verfügbare Batteriekapazität an. Eine gelbe LED signalisiert die aktive Notlichtfunktion, eine zusätzliche rote LED zeigt Störungen an.



Überwachungsfunktionen



Erweiterte Selbstüberwachungsfunktionen mit automatischem Funktionstest und partiellem Laufzeittest stehen nun zur Verfügung. Fünf grüne LEDs informieren kontinuierlich über den Ladezustand und die aktuelle Batteriekapazität. Der Ladevorgang wird durch eine blinkende grüne LED angezeigt. Der Ladezustand wird in sechs Stufen (0–100 %) angezeigt. Eine gelbe LED signalisiert die aktive Notlichtfunktion. Wöchentlich wird ein automatischer 15-minütiger Funktionstest durchgeführt. Dazu wechselt die Leuchte automatisch vom Netz- in den Batteriebetrieb. Die Notlichtfunktion wird dann getestet, und eventuelle Störungen werden durch eine blinkende rote LED angezeigt. Nach etwa drei Monaten wird automatisch ein partieller Funktionstest (35 Minuten) eingeleitet. Wird die Mindestnotbetriebszeit (30 Minuten) nicht erreicht, wird dies durch eine blinkende rote LED angezeigt. Nach Behebung des Fehlers – beispielsweise durch Laden oder Austauschen der Batterie – wird die Anzeige bei der nächsten Aktivierung der Notfunktion (manuell oder automatisch) zurückgesetzt, wenn die Mindestbetriebsdauer > 30 Minuten erreicht ist.

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      - 12 V / 800 mA NiCd-Akku -

Parameter

Parameter	AUSGANG / AUSGANG 24V	EXIT N	EXIT V-CG-S
EG-Baumusterprüfbescheinigung	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029	BVS 09 ATEX E 029
IECEx-Konformitätszertifikat	IECEx BVS 13.0017	IECEx BVS 13.0017	IECEx BVS 13.0017	IECEx BVS 13.0017
Kennzeichnung gemäß Richtlinie 2014/34/EU	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db	II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db
Kennzeichnung gemäß IECEx	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db
Zulässige Umgebungstemperatur Temperatur	-20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5)	-20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5)	-20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5)
Batteriedaten	-	12 V / 800 mA NiCd-Akku
Nennleistung	ca. 6 VA	ca. 10 VA	ca. 6 VA
Nennspannung	110 V – 277 V AC 110 V – 250 V DC	110 V – 250 V AC 110 V – 250 V DC	195 V – 250 V DC
Nennspannung 24 V	12 V – 24 V DC / 1,5 A	–	–
Nennstrom AC/DC	220 V – 20 mA 110 V – 40 mA	230 V – 50 mA 110 V – 100 mA	220 V – 20 mA 110 V – 40 mA
Frequenz	Gleichstrom und 50–60 Hz (Wechselstrom)	Gleichstrom und 50–60 Hz (Wechselstrom)	Gleichstrom und 50–60 Hz (Wechselstrom)
Ladezeit bis > 90 %	-	24 h	-
Leistungsfaktor	≥ 0,95	≥ 0,5	≥ 0,95
Stromversorgung	Elektronisch	Elektronisch	Elektronisch
Schutzklasse	1	1	1
Sichtweite	25 m	25 m	25 m	25 m
Lichtquelle	Weiße Hochleistungs-LEDs	Weiße Hochleistungs-LEDs	Weiße Hochleistungs-LEDs
Notbetriebszeit	–	ca. 3 h	–
Abmessungen (L x B x H)	356 × 175 × 76 mm	356 × 175 × 76 mm	356 × 175 × 76 mm	356 × 175 × 76 mm
Anschlussklemmen	3 x Schraubklemme 2,5 mm² *	3 x Schraubklemme 2,5 mm² *	3 x Schraubklemme 2,5 mm² *	3 x Schraubklemme 2,5 mm² *
Gehäusefarbe	Grau, RAL 7035	Grau, RAL 7035	Grau, RAL 7035	Grau, RAL 7035
Gehäusematerial	Polycarbonat	Polycarbonat	Polycarbonat	Polycarbonat	Polycarbonat	Polycarbonat
Gewicht	2 kg	2,5 kg	2 kg
Kabelverschraubungen / Bohrungen	1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Stopfen + M20-Gewinde	1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Endkappe + M20-Gewinde	1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Endkappe + M20-Gewinde
Montage	Wandmontage	Wandmontage	Wandmontage Montage
Schutzart (EN 60529)	IP66	IP66	IP66	IP66
Material der Schutzhülle	Polycarbonat	Polycarbonat	Polycarbonat
* Option: 3 x 4 mm² Schraubklemmen

                                                                                                 BVS 15 ATEX E 074

Parameter

Parameter	AUSGANG 2 / AUSGANG 2 24 V	AUSGANG 2 N	AUSGANG 2 V-CG-S
EG-Baumusterprüfbescheinigung	BVS 15 ATEX E 074	BVS 15 ATEX E 074
IECEx-Zertifikat	IECEx BVS 15.0055	IECEx BVS 15.0055	IECEx BVS 15.0055
Kennzeichnung gemäß 2014/34/EU	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc	II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc
IECEx-Kennzeichnung	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc	Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc
Zulässige Umgebungstemperatur	-20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5)	-20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5)	-20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5)
Batteriedaten	–	12 V / 800 mAh NiCd-Akku	–
Nennleistung	ca. 6 VA	ca. 10 VA	ca. 6 VA
Nennspannung	110 V – 277 V AC 110 V – 250 V DC	110 V – 250 V AC 110 V – 250 V DC	220 V – 254 V AC 195 V – 250 V DC
Nennspannung 24 V	12 V – 24 V DC (±15 % / ±20 %)	–	–
Nennstrom AC/DC	110 V – 40 mA–	230 V – 50 mA 110 V – 100 mA	220 V – 20 mA 110 V – 40 mA
Frequenz	Gleichstrom und 50–60 Hz (Wechselstrom)	Gleichstrom und 50–60 Hz (Wechselstrom)	Gleichstrom und 50–60 Hz (Wechselstrom)
Ladezeit bis 90 %	–	24 h	–
Leistungsfaktor	≥ 0,95	≥ 0,5	≥ 0,95
Stromversorgung	Elektronisch	Elektronisch	Elektronisch
Schutzklasse	1	1	1
Sichtweite	25 m	25 m	25 m	25 m
Lichtquelle	Weiße Hochleistungs-LEDs	Weiße Hochleistungs-LEDs	Weiße Hochleistungs-LEDs
Notbetriebszeit	–	ca. 3 h	–
Abmessungen (L x B x H)	356 × 175 × 76 mm	356 × 175 × 76 mm	356 × 175 × 76 mm	356 × 175 × 76 mm
Anschlussklemmen	3 x Schraubklemme 2,5 mm² *	3 x Schraubklemme 2,5 mm² *	3 x Schraubklemme 2,5 mm² *	3 x Schraubklemme 2,5 mm² *
Gehäusefarbe	Grau, RAL 7035	Grau, RAL 7035	Grau, RAL 7035	Grau, RAL 7035
Gehäusematerial	Polycarbonat	Polycarbonat	Polycarbonat	Polycarbonat	Polycarbonat	Polycarbonat
Gewicht	2 kg	2,5 kg	2,2 kg
Kabelverschraubungen / Bohrungen	1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Stopfen + M20-Gewinde	1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Endkappe + M20-Gewinde	1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Endkappe + M20-Gewinde
Montage	Wandmontage	Wandmontage	Wandmontage
Schutzart (EN 60529)	IP66	IP66	IP66	IP66
Material der Schutzhülle	Polycarbonat	Polycarbonat	Polycarbonat



EXIT

                                                                                                                                                                                                                                                                                                                                                Pfeil 9h

Lieferumfang (inkl. Abdeckung mit Pfeil) Druck)	Kunststoff-Kabelverschraubung M20	M20-Stecker	M20-Metallgewinde	Standardpiktogramm nach ISO 7010 – Bestellnummer	Optionales Piktogramm nach DIN 4844 – Bestellnummer	Optionales Piktogramm nach EN 1838 – Bestellnummer
Pfeil 3h	1 x M20	1 x M20	–	1 2191 000 021	1 2191 000 011	1 2191 000 111
1 x M20	1 x M20	–	1 2191 000 022	1 2191 000 012	1 2191 000 112
Pfeil 6h	1 x M20	1 x M20	–	1 2191 000 023	1 2191 000 013	1 2191 000 113
Pfeil 3h	–	–	2 x M20	1 2191 000 121	1 2191 000 011	1 2191 000 111
Pfeil 9h	–	–	2 x M20	1 2191 000 122	1 2191 000 012	1 2191 000 112
Pfeil 6h	–	–	2 x M20	1 2191 000 123	1 2191 000 013	1 2191 000 113



AUSGANG 24V

                                                                                                                                                                                                         1 x M20 1 x M20 – 1 2191 024 021 1 2191 024 021

Lieferumfang (inkl. Abdeckung mit Pfeilaufdruck)	Kunststoff-Kabelverschraubung M20	M20-Stecker	M20-Metallgewinde	Standardpiktogramm nach ISO 7010 – Bestellnummer	Optionales Piktogramm nach DIN 4844 – Bestellnummer	Optionales Piktogramm nach EN 1838 – Bestellnummer
Pfeil 3h	1 2191 024 001	1 2191 024 011
Pfeil 9h	1 x M20	1 x M20	–	1 2191 024 022	1 2191 024 002	1 2191 024 012
Pfeil 6h	1 x M20	1 x M20	–	1 2191 024 023	1 2191 024 003	1 2191 024 013
Pfeil 3h	–	–	2 x M20	1 2191 024 121	1 2191 024 101	Weniger Weiterlesen Senden Sie eine Anfrage Interessieren Sie sich für dieses Produkt? Benötigen Sie zusätzliche Informationen oder individuelle Preise? Kontaktiere uns Fragen Sie nach dem Produkt Eigenen Kommentar verfassen Enim quis fugiat consequat elit minim nisi eu occaecat occaecat deserunt aliquip nisi ex deserunt. Notify me when available FRAGEN SIE NACH DEM PRODUKT close Vielen Dank für die Zusendung Ihrer Nachricht. Wir werden so schnell wie möglich antworten. FRAGEN SIE NACH DEM PRODUKT close Vorname und Nachname Telefon Name der Firma Steuer-ID Email Fragen Sie nach dem Produkt Frage Eine Datei anhängen Durchsuche Ich akzeptiere Datenschutzrichtlinie Pflichtfeld Senden Sie eine Anfrage Zur Wunschliste hinzufügen Sie müssen eingeloggt sein einloggen Sie haben kein Konto? Registrieren Laden Sie die PDF-Datei Laden Sie die PDF-Datei Produktdetails Ex-geschützte Signalleuchten zur Fluchtwegkennzeichnung EXIT für Zone 1 und Zone 21 / EXIT 2 für Zone 2 und Zone 22 Ausführung aus Formstoff mit LED-Technologie Wegführung in explosionsgefährdeten Bereichen Die explosionsgeschützten Rettungszeichenleuchten der EXIT-Serie erfüllen die Anforderungen der ATEX-Richtlinie 2014/34/EU und der Norm EN 60598, Abschnitt 2.22 für Notbeleuchtungsleuchten. Diese Leuchten eignen sich zur Kennzeichnung von Fluchtwegen und Ausgängen in explosionsgefährdeten Bereichen. Diese Leuchten verwenden ausschließlich weiße, hocheffiziente LEDs als Lichtquellen. Dies garantiert einen wartungsfreien Betrieb, da die LEDs während der gesamten Lebensdauer der Leuchte nicht ausgetauscht werden müssen. Auch die Stromversorgungselektronik ist auf die gleiche Lebensdauer ausgelegt; die LED-Schaltungen sind inhärent sicher. Ein weiter Eingangsspannungsbereich ermöglicht den internationalen Einsatz. Das Gehäuse dieser Leuchten besteht aus hochwertigem Polycarbonat: Diese Rettungszeichenleuchten entsprechen den neuesten Normen. Dank ihrer robusten Konstruktion und der hohen Schutzart sind diese Leuchten sowohl für den Innen- als auch für den Außenbereich geeignet. Als Notleuchten mit eingebautem Batteriesystem für Dauerbetrieb sind die Modelle EXIT N und EXIT 2 N mit einer NC-Batterie sowie einer Laufzeitüberwachungs- und Testfunktion ausgestattet. Das optional eingebaute Überwachungsmodul V-CG-S mit einem Codierschalter für bis zu 20 Adressen ermöglicht den Einsatz dieser Leuchte als einzeln überwachte Notleuchte, die an das zentrale CEAG-Stromversorgungssystem angeschlossen ist. Dadurch kann der Anwender den Schaltungsmodus nach spezifischen Anforderungen programmieren. Dadurch können bis zu 20 Leuchten mit unterschiedlichen Schaltungsarten an einen Stromkreis angeschlossen werden.     Für alle Anwendungsbereiche     Die Signalleuchten der Serie „EXIT“ sind als Hauptleuchten „EXIT“ und „EXIT 2“ erhältlich, z. B. für besonders geschützte Industrienetze in Produktionsanlagen, als Sicherheitsleuchten „EXIT V-CG-S“ und „EXIT 2 V-CG-S“ mit Einzelfunktionsüberwachung für den Einsatz in CEAG-Notstromversorgungssystemen sowie als „EXIT N“ und „EXIT 2 N“ mit integriertem Batteriesystem und automatischer Testfunktion und Laufzeitprüfung.     Grünes Licht für alle Zonen     Dank ihres robusten Polycarbonatgehäuses und der hohen Schutzart IP66 kann die EXIT Leuchte nahezu überall installiert werden – im Innen- und Außenbereich. Die Leuchte erfüllt die Anforderungen der Schutzklassen Ex e m ib IIC T6 bzw. T6 und Ex tb IIIC T80°C der ATEX-Richtlinie. Sie kann in Bereichen mit explosionsgefährdeten Gasen (Zonen 1 und 2) sowie in Bereichen mit explosionsgefährdeten Stäuben (Zonen 21 und 22) eingesetzt werden. Die EXIT 2-Serie ist für Bereiche mit explosionsgefährdeten Gasen (Zone 2) und Stäuben (Zone 22) konzipiert.     Normkonformität     Die explosionsgeschützten Leuchten der EXIT-Serie erfüllen die Anforderungen der ATEX-Richtlinie 2014/34/EU und EN 60598, Teil 2.22 für Notbeleuchtungsleuchten. Das Gehäuse besteht aus hochwertigem Polycarbonat, und die Rettungszeichen entsprechen den neuesten Normen.     Wartungsfreier Betrieb     Die LED-Technologie ermöglicht einen Betrieb ohne Leuchtmittelwechsel. Die geforderten Beleuchtungswerte der Rettungszeichen bleiben über die gesamte Lebensdauer der LEDs – bis zu 50.000 Stunden – erhalten. Auch das Netzteil ist auf Langlebigkeit ausgelegt. Das senkt die Betriebskosten und erhöht die Sicherheit deutlich, insbesondere an schwer zugänglichen Stellen.     International einsetzbar     EXIT-Signalleuchten erfüllen die Anforderungen verschiedener Sicherheitskonzepte weltweit. Dank ihres weiten Eingangsspannungsbereichs (von 110 V bis 277 V AC und bis zu 250 V DC) ist die Leuchte international einsetzbar, da die LED-Schaltkreise eigensicher sind. Die internationale „IECEx“-Zertifizierung erweitert die Einsatzmöglichkeiten der Leuchte zusätzlich. Die Leuchte hat eine Sichtbarkeit von 25 Metern. Dank einer großen Auswahl an Piktogrammen ist eine einfache Anpassung an nationale Vorschriften möglich.     Doppelte Sicherheit     Bei der Betriebssicherheit von explosionsgeschützten und Notsignalanlagen gibt es keine Kompromisse. Eine jederzeit voll funktionsfähige Leuchte kann Leben retten. Die neue explosionsgeschützte LED-Leuchtenserie EXIT erfüllt nicht nur höchste Anforderungen an den Explosionsschutz, sondern auch die Vorschriften für Notbeleuchtung und Sicherheit. Die neue EXIT weist immer den richtigen Weg – selbst in komplexen und schlecht geplanten Industrieanlagen in explosionsgefährdeten Bereichen.     Zentrale Notstromversorgung mit Systemleuchten mit dem V-CG-S Modul     Die zentralen Notstromversorgungssysteme und Zentralbatteriesysteme von CEAG kommen überall dort zum Einsatz, wo eine große Anzahl von Notleuchten angeschlossen und als Systemleuchten betrieben werden muss. Batteriesysteme werden typischerweise außerhalb explosionsgefährdeter Bereiche installiert und sind so vor rauen Umgebungsbedingungen geschützt. Dadurch erreichen sie längere Betriebszeiten und einen minimalen Wartungsaufwand. Notleuchten werden über separate Stromkreise vom Notstromversorgungssystem zu den in explosionsgefährdeten Bereichen installierten Rettungszeichenleuchten versorgt. Verschiedene Leuchten mit der V-CG-S-Funktion können in diesen Stromkreisen betrieben werden.     Vorsicht ist besser als nie     Neben den EXIT/EXIT 2 Modellen als Masterleuchten (z. B. für abgesicherte Industrienetzwerke) ist die EXIT V-CG-S / EXIT 2 V-CG-S Variante auch mit einfacher Funktionsüberwachung erhältlich. In Kombination mit dem V-CG-S Überwachungsmodul und einem Kodierschalter (bis zu 20 Adressen) kann diese Leuchte als Notleuchte mit individueller Funktionsüberwachung eingesetzt werden. Der Schaltmodus lässt sich individuell programmieren, sodass bis zu 20 Leuchten mit unterschiedlichen Schaltmodi an einen Stromkreis angeschlossen werden können. Eine zusätzliche Verdrahtung ist nicht erforderlich. Die zentrale Steuereinheit überwacht alle Funktionen der Leuchte, prüft auf Kurzschlüsse und Unterbrechungen und zeigt Fehler auf dem Display an. Selbst bei komplexen Installationen sind Diagnose und Fehlerbehebung einfach. Ein weiterer großer Vorteil: Alle Funktions- und Zeitprüfungen werden automatisch von der zentralen Steuereinheit durchgeführt und protokolliert. Das spart Zeit und vermeidet Fehler. Darüber hinaus wird der korrekte Betrieb der Leuchte durch das integrierte V-CG-S-Modul überwacht und Störungen automatisch an die Leitstelle gemeldet – beispielsweise der Ausfall einer LED-Gruppe. Notleuchten mit integrierten Batteriesystemen Notleuchten mit integrierten Batteriesystemen liefern die erforderliche Notbeleuchtung dezentral und unabhängig von zentralen Systemen. Sie sind besonders wirtschaftlich in großen Anlagen. Bisher hatten solche Leuchten im Vergleich zu zentral gesteuerten und überwachten Anlagen den Nachteil, dass sie keine Informationen über ihren technischen Zustand lieferten. Die EXIT N / EXIT 2 N Leuchten verfügen über eine integrierte Überwachungsfunktion. Fünf grüne LEDs zeigen den Ladezustand und die verfügbare Batteriekapazität an. Eine gelbe LED signalisiert die aktive Notlichtfunktion, eine zusätzliche rote LED zeigt Störungen an.     Überwachungsfunktionen     Erweiterte Selbstüberwachungsfunktionen mit automatischem Funktionstest und partiellem Laufzeittest stehen nun zur Verfügung. Fünf grüne LEDs informieren kontinuierlich über den Ladezustand und die aktuelle Batteriekapazität. Der Ladevorgang wird durch eine blinkende grüne LED angezeigt. Der Ladezustand wird in sechs Stufen (0–100 %) angezeigt. Eine gelbe LED signalisiert die aktive Notlichtfunktion. Wöchentlich wird ein automatischer 15-minütiger Funktionstest durchgeführt. Dazu wechselt die Leuchte automatisch vom Netz- in den Batteriebetrieb. Die Notlichtfunktion wird dann getestet, und eventuelle Störungen werden durch eine blinkende rote LED angezeigt. Nach etwa drei Monaten wird automatisch ein partieller Funktionstest (35 Minuten) eingeleitet. Wird die Mindestnotbetriebszeit (30 Minuten) nicht erreicht, wird dies durch eine blinkende rote LED angezeigt. Nach Behebung des Fehlers – beispielsweise durch Laden oder Austauschen der Batterie – wird die Anzeige bei der nächsten Aktivierung der Notfunktion (manuell oder automatisch) zurückgesetzt, wenn die Mindestbetriebsdauer > 30 Minuten erreicht ist.                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                       - 12 V / 800 mA NiCd-Akku -                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                     Parameter Parameter AUSGANG / AUSGANG 24V EXIT N EXIT V-CG-S EG-Baumusterprüfbescheinigung BVS 09 ATEX E 029 BVS 09 ATEX E 029 BVS 09 ATEX E 029 BVS 09 ATEX E 029 IECEx-Konformitätszertifikat IECEx BVS 13.0017 IECEx BVS 13.0017 IECEx BVS 13.0017 IECEx BVS 13.0017 Kennzeichnung gemäß Richtlinie 2014/34/EU II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db II 2G Ex e ib mb IIC T6/T5 Gb II 2D Ex tb IIIC T80°C Db Kennzeichnung gemäß IECEx Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db Ex e ib mb IIC T6/T5 Gb Ex tb IIIC T80°C Db Zulässige Umgebungstemperatur Temperatur -20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5) -20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5) -20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5) Batteriedaten - 12 V / 800 mA NiCd-Akku Nennleistung ca. 6 VA ca. 10 VA ca. 6 VA Nennspannung 110 V – 277 V AC 110 V – 250 V DC 110 V – 250 V AC 110 V – 250 V DC 195 V – 250 V DC Nennspannung 24 V 12 V – 24 V DC / 1,5 A – – Nennstrom AC/DC 220 V – 20 mA 110 V – 40 mA 230 V – 50 mA 110 V – 100 mA 220 V – 20 mA 110 V – 40 mA Frequenz Gleichstrom und 50–60 Hz (Wechselstrom) Gleichstrom und 50–60 Hz (Wechselstrom) Gleichstrom und 50–60 Hz (Wechselstrom) Ladezeit bis > 90 % - 24 h - Leistungsfaktor ≥ 0,95 ≥ 0,5 ≥ 0,95 Stromversorgung Elektronisch Elektronisch Elektronisch Schutzklasse 1 1 1 Sichtweite 25 m 25 m 25 m 25 m Lichtquelle Weiße Hochleistungs-LEDs Weiße Hochleistungs-LEDs Weiße Hochleistungs-LEDs Notbetriebszeit – ca. 3 h – Abmessungen (L x B x H) 356 × 175 × 76 mm 356 × 175 × 76 mm 356 × 175 × 76 mm 356 × 175 × 76 mm Anschlussklemmen 3 x Schraubklemme 2,5 mm² * 3 x Schraubklemme 2,5 mm² * 3 x Schraubklemme 2,5 mm² * 3 x Schraubklemme 2,5 mm² * Gehäusefarbe Grau, RAL 7035 Grau, RAL 7035 Grau, RAL 7035 Grau, RAL 7035 Gehäusematerial Polycarbonat Polycarbonat Polycarbonat Polycarbonat Polycarbonat Polycarbonat Gewicht 2 kg 2,5 kg 2 kg Kabelverschraubungen / Bohrungen 1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Stopfen + M20-Gewinde 1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Endkappe + M20-Gewinde 1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Endkappe + M20-Gewinde Montage Wandmontage Wandmontage Wandmontage Montage Schutzart (EN 60529) IP66 IP66 IP66 IP66 Material der Schutzhülle Polycarbonat Polycarbonat Polycarbonat * Option: 3 x 4 mm² Schraubklemmen                                                                                                  BVS 15 ATEX E 074                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                     Parameter Parameter AUSGANG 2 / AUSGANG 2 24 V AUSGANG 2 N AUSGANG 2 V-CG-S EG-Baumusterprüfbescheinigung BVS 15 ATEX E 074 BVS 15 ATEX E 074 IECEx-Zertifikat IECEx BVS 15.0055 IECEx BVS 15.0055 IECEx BVS 15.0055 Kennzeichnung gemäß 2014/34/EU II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc II 3G Ex e ic mc IIC T6/T5 Gc II 3D Ex tc IIIC T80°C Dc IECEx-Kennzeichnung Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc Ex e ic mc IIC T6/T5 Gc Ex tc IIIC T80°C Dc Zulässige Umgebungstemperatur -20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5) -20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5) -20 °C bis +40 °C (T6) -20 °C bis +50 °C (T5) Batteriedaten – 12 V / 800 mAh NiCd-Akku – Nennleistung ca. 6 VA ca. 10 VA ca. 6 VA Nennspannung 110 V – 277 V AC 110 V – 250 V DC 110 V – 250 V AC 110 V – 250 V DC 220 V – 254 V AC 195 V – 250 V DC Nennspannung 24 V 12 V – 24 V DC (±15 % / ±20 %) – – Nennstrom AC/DC 110 V – 40 mA– 230 V – 50 mA 110 V – 100 mA 220 V – 20 mA 110 V – 40 mA Frequenz Gleichstrom und 50–60 Hz (Wechselstrom) Gleichstrom und 50–60 Hz (Wechselstrom) Gleichstrom und 50–60 Hz (Wechselstrom) Ladezeit bis 90 % – 24 h – Leistungsfaktor ≥ 0,95 ≥ 0,5 ≥ 0,95 Stromversorgung Elektronisch Elektronisch Elektronisch Schutzklasse 1 1 1 Sichtweite 25 m 25 m 25 m 25 m Lichtquelle Weiße Hochleistungs-LEDs Weiße Hochleistungs-LEDs Weiße Hochleistungs-LEDs Notbetriebszeit – ca. 3 h – Abmessungen (L x B x H) 356 × 175 × 76 mm 356 × 175 × 76 mm 356 × 175 × 76 mm 356 × 175 × 76 mm Anschlussklemmen 3 x Schraubklemme 2,5 mm² * 3 x Schraubklemme 2,5 mm² * 3 x Schraubklemme 2,5 mm² * 3 x Schraubklemme 2,5 mm² * Gehäusefarbe Grau, RAL 7035 Grau, RAL 7035 Grau, RAL 7035 Grau, RAL 7035 Gehäusematerial Polycarbonat Polycarbonat Polycarbonat Polycarbonat Polycarbonat Polycarbonat Gewicht 2 kg 2,5 kg 2,2 kg Kabelverschraubungen / Bohrungen 1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Stopfen + M20-Gewinde 1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Endkappe + M20-Gewinde 1 x M20 (Kunststoff) oder 1 x M20 (Messing) + Endkappe + M20-Gewinde Montage Wandmontage Wandmontage Wandmontage Schutzart (EN 60529) IP66 IP66 IP66 IP66 Material der Schutzhülle Polycarbonat Polycarbonat Polycarbonat     EXIT                                                                                                                                                                                                                                                                                                                                                 Pfeil 9h                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                       Lieferumfang (inkl. Abdeckung mit Pfeil) Druck) Kunststoff-Kabelverschraubung M20 M20-Stecker M20-Metallgewinde Standardpiktogramm nach ISO 7010 – Bestellnummer Optionales Piktogramm nach DIN 4844 – Bestellnummer Optionales Piktogramm nach EN 1838 – Bestellnummer Pfeil 3h 1 x M20 1 x M20 – 1 2191 000 021 1 2191 000 011 1 2191 000 111 1 x M20 1 x M20 – 1 2191 000 022 1 2191 000 012 1 2191 000 112 Pfeil 6h 1 x M20 1 x M20 – 1 2191 000 023 1 2191 000 013 1 2191 000 113 Pfeil 3h – – 2 x M20 1 2191 000 121 1 2191 000 011 1 2191 000 111 Pfeil 9h – – 2 x M20 1 2191 000 122 1 2191 000 012 1 2191 000 112 Pfeil 6h – – 2 x M20 1 2191 000 123 1 2191 000 013 1 2191 000 113     AUSGANG 24V                                                                                                                                                                                                          1 x M20 1 x M20 – 1 2191 024 021 1 2191 024 021                                                                                                                                                                                                                                                                                                                                                                                                                                                                       Lieferumfang (inkl. Abdeckung mit Pfeilaufdruck) Kunststoff-Kabelverschraubung M20 M20-Stecker M20-Metallgewinde Standardpiktogramm nach ISO 7010 – Bestellnummer Optionales Piktogramm nach DIN 4844 – Bestellnummer Optionales Piktogramm nach EN 1838 – Bestellnummer Pfeil 3h 1 2191 024 001 1 2191 024 011 Pfeil 9h 1 x M20 1 x M20 – 1 2191 024 022 1 2191 024 002 1 2191 024 012 Pfeil 6h 1 x M20 1 x M20 – 1 2191 024 023 1 2191 024 003 1 2191 024 013 Pfeil 3h – – 2 x M20 1 2191 024 121 1 2191 024 101 Weniger Weiterlesen Kommentare (0) Schreiben Sie den ersten Kundenkommentar Your review appreciation cannot be sent OK Report comment Möchten Sie diesen Kommentar wirklich melden? Nein Ja Report sent Your report has been submitted and will be considered by a moderator. OK Your report cannot be sent OK Eigenen Kommentar verfassen × Neu EXIT 2 24V exit-n007 Rate: Überschrift* Ihr Name* Kommentar* Ich akzeptiere die allgemeinen Nutzungsbedingungen und Datenschutzbestimmungen. * * Pflichtfelder Abbrechen Senden Review sent Ihr Kommentar wurde gespeichert und wird sofort nach Freigabe durch einen Moderator angezeigt. OK Your review cannot be sent OK × × Für eine optimal Performance, eine reibungslose Verwendung sozialer Medien und aus Werbezwecken empfiehlt dir dieser Laden, der Verwendung von Cookies zuzustimmen. Durch Cookies von sozialen Medien und Werbecookies von Drittparteien hast du Zugriff auf Social-Media-Funktionen und erhältst personalisierte Werbung. Stimmst du der Verwendung dieser Cookies und der damit verbundenen Verarbeitung deiner persönlichen Daten zu? Notwendig Immer aktiviert Notwendige Cookies helfen dabei, eine Webseite nutzbar zu machen, indem sie Grundfunktionen wie Seitennavigation und Zugriff auf sichere Bereiche der Webseite ermöglichen. Die Webseite kann ohne diese Cookies nicht richtig funktionieren. Präferenzen Nein Ja Präferenz-Cookies ermöglichen einer Webseite sich an Informationen zu erinnern, die die Art beeinflussen, wie sich eine Webseite verhält oder aussieht, wie z. B. Ihre bevorzugte Sprache oder die Region in der Sie sich befinden. Statistiken Nein Ja Statistik-Cookies helfen Webseiten-Besitzern zu verstehen, wie Besucher mit Webseiten interagieren, indem Informationen anonym gesammelt und gemeldet werden. Marketing Nein Ja Marketing-Cookies werden verwendet, um Besuchern auf Webseiten zu folgen. Die Absicht ist, Anzeigen zu zeigen, die relevant und ansprechend für den einzelnen Benutzer sind und daher wertvoller für Publisher und werbetreibende Drittparteien sind. Einstellungen Ablehnen Akzeptieren Nur ausgewählte Cookies akzeptieren Akzeptiere alle Cookies. ← Zurück × Inhalt nicht verfügbar
