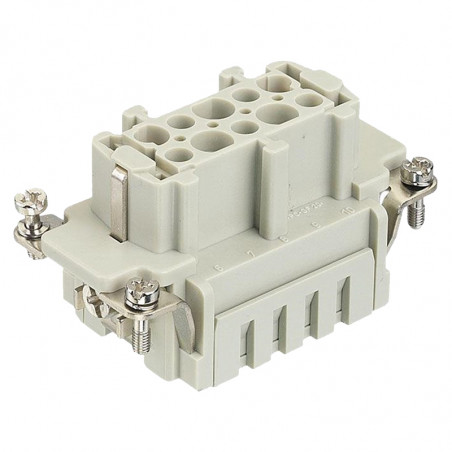

Han Es-Patronen.
  • Han Es-Patronen.

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: HARTING Technology Group

Han Es-Patronen.

Inserts Han ® ES

Number of contacts6 + 10 + 16 + 24 +
Power supply Cage-clamp terminal Cage-clamp terminal Cage-clamp terminal Cage-clamp terminal

Electrical data acc. to EN 61 984
UL/CSA
UL/CSA
16 A 500 V 6 kV 3
600 V
16 A 500 V 6 kV 3
600 V
16 A 500 V 6 kV 3
600 V
16 A 500 V 6 kV 3 600 V
Wire gauge 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Identification of contacts 1-6 1-10 1-16 1-24
Male insert (M) 09 33 006 2616 09 33 010 2616 09 33 016 2616 09 33 024 2616
Female insert (F) 09 33 006 2716 09 33 010 2716 09 33 016 2716 09 33 024 2716

Number of contacts32 +48 +
Power supply Cage-clamp terminal Cage-clamp terminal

Electrical data acc. to EN 61 984
UL/CSA UL/CSA		 16 A 500 V 6 kV 3
600 V		 16 A 500 V 6 kV 3
600 V
Wire gauge 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Identification of contacts 1-16 17-32 1-24 25-48
Male insert (M) 09 33 016 2616 09 33 016 2626 09 33 024 2616 09 33 024 2626
Female insert (F) 09 33 016 2716 09 33 016 2726 09 33 024 2716 09 33 024 2726
