Hersteller: PEM

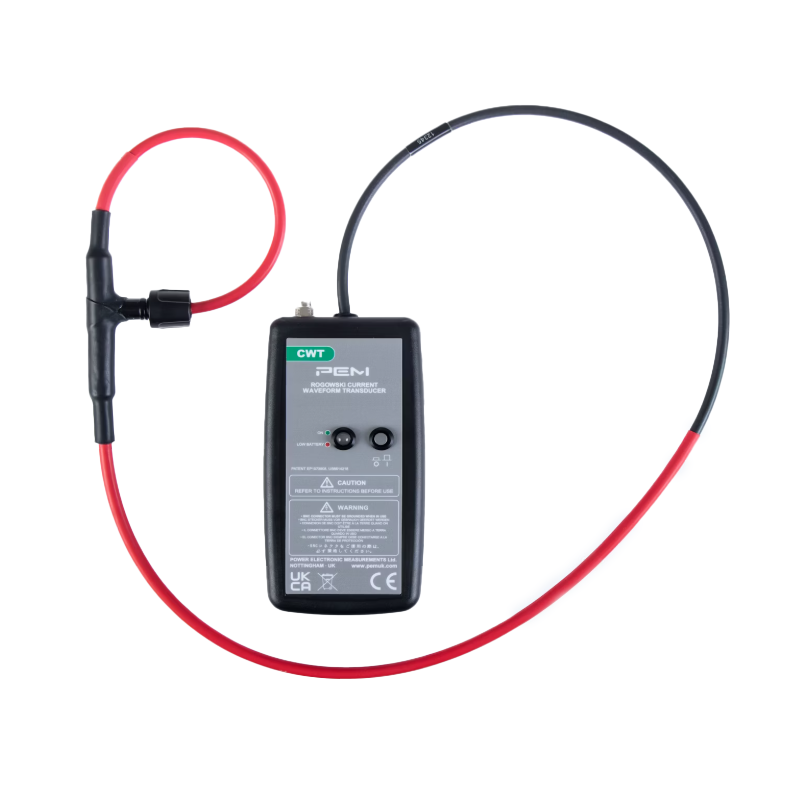

CWT HF-Serie

Die CWT HF Serie ist für die Messung von Wechselströmen im Bereich von mehreren hundert Milliampere bis zu mehreren hundert Kiloampere und Frequenzen von Zehntel Hz bis zu mehreren MHz ausgelegt. Die HF-Serie zeichnet sich zusätzlich durch eine exzellente Störfestigkeit und eine erweiterte Hochfrequenzbandbreite aus. Typische Anwendungen von Rogowski-Spulen der CWT-Serie sind die Messung und Aufzeichnung der Wellenform von Halbleiterschalterströmen, hochfrequenter Sinussignale, Impulssignale und anderer Signale, die sich durch große Variabilität auszeichnen.

Hauptmerkmale

Maximales di/dt
Fähigkeit, bei einem maximalen di/dt von bis zu 120 kA/µs zu arbeiten.		 Nennströme
Nennströme von 30 A bis 300 kA (Spitzenwerte).

Breite Bandbreite
Modelle decken einen Bereich von 0,03 Hz bis 30 MHz ab.

 Isolierte Spule
Spulenisolation: 10 kV (Spitzenwert) Querschnittsdurchmesser der Spule: max. 8,5 mm
Länge des Kabels wählbar
Längere Kabel als die Standardlängen 1 m, 2,5 m und 4 m sind auf Anfrage erhältlich.		 Spulenlänge auf Bestellung
Auf Anfrage sind Spulenlängen größer als die Standardlängen 300 mm, 500 mm, 700 mm und 1000 mm erhältlich.


Anwendungen

  • Messung von transienten Strömen in Leistungselektronik-Schaltkreisen.
  • Hochfrequenz-Sinusströme (z.B. Induktionserwärmung).
  • Messung kleiner Wechselströme in Gegenwart großer Gleichströme (z.B. Überwachung der Kondensatorwelligkeit).
  • EMV-Messungen in Traktion, Motorantrieben und Stromnetzen.
  • Messung von Kurzschlussströmen oder Strömen in Impulsanwendungen.


Erfüllt die Normen

  • CE
  • EMV EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Technische Parameter

Ausgang

±6V für maximalen Spitzenstrom bei R>100kΩ (empfohlener Oszilloskopeingang R=1MΩ)
±2 V (Spitzenwert), Empfindlichkeit beträgt die Hälfte des Nennwertes bei 50 Ω Last (nur CWTHF Modelle von 015HF bis 150HF).
Genauigkeit

Kalibriert auf ±0,2% des Anzeigewertes bei zentriertem Leiter in der Rogowski-Spulenschleife.
Leiterposition in der Spule (für einen Leiter mit 10 mm Durchmesser) – typischerweise ±1% des Anzeigewertes.
Linearität

bis zur Stromamplitude ±0,05% des Messwerts
DC Offset

Maximal ±3mV für T=25°C
Temperatur

Spule und Kabel: -20…100°C, Integrator: 0…40°C
Spulenspannung

10kV Spitzenwert - sichere Spitzenspannung gegen Erde, bestimmt basierend auf dem Test 15kVrms, 50Hz, 60s.
Spulenumfang

500, 700, 1000mm – größere Größen auf Anfrage möglich
Spulenquerschnitt

8.5mm max. (14mm mit Silikonhülle zum Schutz vor mechanischen Beschädigungen)
Stromversorgung

B - Standard: 4 x AA 1.5V Alkaline-Batterien, typische Betriebszeit 25h
R – wiederaufladbar: 4x AA 1.2 NiMH-Batterien, typische Lebensdauer 10h, externes Laden möglich
Ausgang

BNC



Modell Empfindlichkeit
(mV/A)		 Max. Strom
(A)		 Max. Rauschen
(mVp-p)		 Durchhang*
(%/ms)		 LF-Bandbreite
(-3dB)(Hz)		 Max. di/dt
(kA/µs)		 Bandbreite
(-3dB)
(MHz)
300 mm 500 mm 700 mm 1000 mm
CWTHF/015 200 30 15 85 150 2.0 20 12 8 5.5
CWTHF/03 100 60 11 78 105 4.0 20 12 8 5.5
CWTHF/06 50 120 8.0 70 80 8.0 20 13 10 6.5
CWTHF/1 20 300 6.0 50 50 20 20 13 10 6.5
CWTHF/3 10 600 12 11 12 40 30 21 15 10
CWTHF/6 5.0 1200 12 5.5 6.0 80 30 21 15 10
CWTHF/15 2.0 3000 10 3.0 3.0 80 30 21 15 10
CWTHF/30 1.0 6000 10 1.5 1.5 120 30 21 15 10
CWTHF/60 0.5 12000 8.0 1.0 1.0 120 30 21 15 10
CWTHF/150 0.2 30000 5.0 0.8 0.8 120 30 21 15 10
CWTHF/300 0.1 60000 5.0 0.2 0.2 120 30 21 15 10
CWTHF/600 0.05 120000 5.0 0.06 0.05 120 30 21 15 10
CWTHF/1500 0.02 300000 5.0 0.035 0.03 120 30 21 15 10

* - Prozentualer Abfall des Ausgangssignals bei Rechteckwelle
