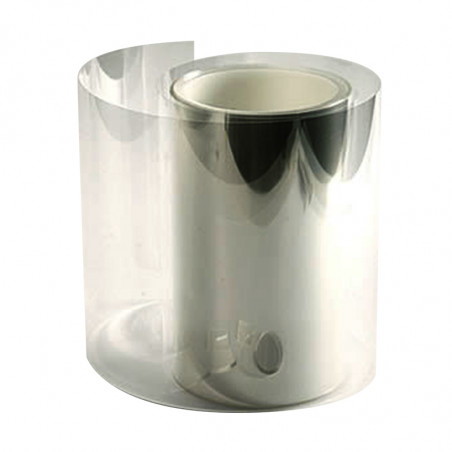

EMI-ito15 Conductive Film

Description:
EMI-ito15 is a is a highly conductive coated optically clearpolyester film. The combination of high visible light transmission, near neutral colour and low electrical resistance make an ideal EMI/RFI shield for
electronic displays, touch screen and membrane switchpanels requiring moderate shielding effectiveness and high quality optical properties. The thin film is ideal for easy integration into optical stacks and displays.

Product Format
EMI-ito15 is a 175micron polyester film with a vacuum deposited conductive coating on one surface. This coating is durable and is not liable to cosmetic damage such as oxidisation from moisture or finger prints like a silver based coating. Parts are precision cut by our zero width X-Y CNC. Full CAD/CAM ability means we have no tooling charges (we can work directly from drawings or electronic files) and the delivery lead time is very short. EMI-ito15 can also be supplied in sheets or rolls, maximum standard web width = 760mm.

Folia ekranująca EMC ITO


Application Notes
Parts can be supplied fitted with a PSA gasket on the non-conductive side for ease of assembly or to provide spacing to prevent the optical distortions (Newton Rings).

Folia ekranująca EMC ITO

Właściwości produktu:
Rezystancja powłoki: 13 x 10-5 Ω/mm2
Grubość powierzchni: 150nm
Wytrzymałość temperaturowa: 140oC
Wilgotność (60oC/90%RH): bez efektów
Przyczepność do szkła: MIL M-13508 4.4.6
Wytrzymałość na ścieranie: MIL C-675-A 4.6.11
MIL E-12397-B
Transmisja: 550nm: 89%
Kolor: transparentny
Odbicie: <4%

Folia ekranująca EMC ITO


Termination Method
Direct contact can be made to the conductive surface by a suitable conductive fabric over foam gasket, silver loaded silicone gasket or by a using an conductive adhesive tape such as Copper, Aluminium or Tinned Copper. Do not use busbar paints or gaskets containing metal wires.

Shielding effectiveness
This graph is a guide to the typical shielding effectiveness of EMI-ito15.



Screen size [mm]

[MHz] 50 100 150 200 300 400 450
30 52 48 39 36 33 32 30
75 43 37 44 31 29 26 25
100 44 37 34 31 28 26 25
150 42 35 32 29 25 24 23
200 61 54 50 48 44 43 42
300 52 43 42 40 35 34 32
500 45 39 37 22 30 29 29
700 37 33 29 25 25 25 25
1000 32 26 24 24 24 24 24

Rezystancja powierzchni została specjalnie dobrana, aby zachować balans pomiędzy dobrym ekranowaniem i odpowiednimi parametrami optycznymi produktu. Powłoki o rezystancji większej niż 2 x 10-4 Ω/mm2 ekranują słabiej, zaś powłoki o mniejszej rezystancji obniżają emisję światła, a wartość odbicia wzrasta.

Dane techniczne:
Rozmiar: max 400 x 500mm
Grubość: 1.1mm nielaminowane
2.5-4.3mm laminowane
Wykonanie zewnętrzne: gładkie szkło
powierzchnia Anti-Reflective (MLAR),
Non-Glare (etch85)
Kształt krawędzi: kwadratowa
Dodatkowe opcje:

  • poprawa kontrastu
  • dodatkowe filtry
  • niestandardowa gęstość i kolor
  • filtry blokujące promieniowanie NIR (bliska podczerwień)
Folia ekranująca EMC ITO


Finishing windows



Deposited on the silver layer

Folia ekranująca EMC ITO - Napylona warstwa srebra




The tape of tinned copper

Folia ekranująca EMC ITO - Taśma z cynowanej miedzi




Direct contact

Folia ekranująca EMC ITO Bezpośredni kontakt



The window may be made of glass, polycarbonate shell option is not reflective and / or antireflection coating.
