Manufacturer: STEGO

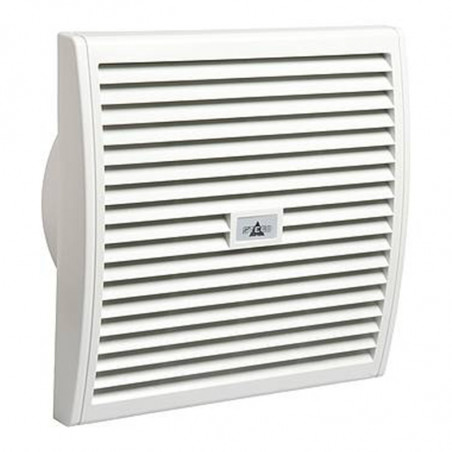

Two pole ventilator with filter - REP 018 300m /h, 500m /h series

- Cichy
- Płaski
- Wysoka przepustowość
- Równomierny obieg powietrza
- Duże bezpieczeństwo pracy
- Odporny na warunki atmosferyczne i promieniowanie UV

Wentylatory z fltrem tego typu stosowane są do chłodzenia szaf rozdzielczych. Przez doprowadzanie z zewnątrz zimnego i odprowadzanie na zewnątrz ciepłego powietrza obniża się temperaturę wnętrza szafy rozdzielczej. Wytworzony w ten sposób strumień powietrza zapobiega powstawaniu ognisk podwyższonej temperatury i chroni w ten sposób przed przegrzaniem podzespoły elektryczne i elek- troniczne. Posiadając cztery wiatraki, wentylator ten zapewnia szczególnie intensywna i równomierna cyrkulację powietrza i oferuje wysoka niezawodność. Tworzywo obudowy odporne na udary charak- teryzuje się wysoką odpornością na warunki atmosferyczne i promieniowanie UV.

Dane techniczne:
Cztery wentylatory osiowe z łożyskami kulkowymi
Żywotność mm. 50.000 h przy 25 °C (wilg. wzgl. 65 %) Ramka aluminiowa, wirnik z tworzywa sztucznego
Zaciski
Zaciski listwa4-bieguncwa2,5mm2
Obudowa (wentylator/filtr wyjściowy)
Tworzywo sztuczne UL94 V-0, jasnoszare
Pokrywa (wentylator/filtr wyjściowy)
Tworzywo sztuczne UL94 V-0, jasnoszare; odporne na warunki atomosferyczne i prom. UV zgodnie z UL746C (f1) zamocowania na ścianie zewnętrznej szafy rozdzielczej wentylatora śrubami (patrz plan otworów). W dostawie zawarty jest szablon do wykonania wykroju.
Wkład filtru
G4; przeciętny stopień oczyszczania - 94% wg. DIN EN 77S
Materiał fiItrujący
Włókno sztuczne o budowie progresywnej, odporne na temperaturę do 100 °C, samogasnące klasy F1 wielokrotnego zastosowania - czyszczenie przez płukanie, natrysk i trzepanie.
Temperatura pracy i składowania
-45 do +70 °C
Rodzaj i klasa ochrony
IP54* / 1 (z przewodem ochronnym)

*Przy stosowaniu wkładów drobnoziarnistych F5 wzrasta rodzaj ochrony do IP55, ale maleje przepływ powietrza chłodzonego
 Wentylator z filtrem
Wentylatory osiowe
Widok z tyłu Filt wyjściowy

Przykład podłączeń
Sekcja nr1 Sekacja nr2 Wentylator 01803.0-15
Termostat 01176.0-00		 Sekacja nr 1 Sekacja nr 2 Wentylator 01803.0-15
Termostat 01164.0-00		 Sekcja nr 1 Sekcja nr 2 Wentylator 01803.0-15
Termostat 01141.0-00

Wentylator dwusekcyjny z fltrem ff018
Nr art. Napięcie pracy Ilość powietrza chłodzonego Nadmuch swobodny Prąd znamionowy Pobór mocy Poziom hałasu (zgodnie z DIN EN ISO 4871) Głębokość ciężar (ok.)
01803.0-15 AC 230 V 50 Hz 2x150m3/h 2 x 200 mA 2x30W 53 dB (A) 65 mm 3,30 kg
