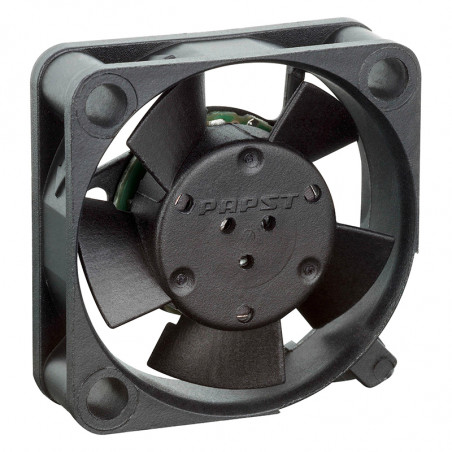

Axial DC ventilators
  • Axial DC ventilators

Photos are for informational purposes only. View product specification

Axial DC ventilators

Axial DC ventilators



Table. Technical data

TypeEfficiency
[m3/h]
Voltage
[VDC]
Noise level
[dB(A)]
bearingInput power
[W]
Operation temperature
[°C]
Operation time @
[40°C/h]
Air flow directionTerminal type
slideball
SERIES250 / 25 x 25 x 8[mm]
255N 3,2 5 15 +   0,4 -20 do 70 40000* V L
255H 5 5 28 +   0,6 -20 do 60 35000* V L
252N 32 12 15 +   0,5 -20 do 70 40000* V L
SERIES400F / 40 x 40 x 10[mm]
405F 8 5 26 +   0,7 -20 do 70 45000* V L
405FH 9 5 29 +   0,9 -20 do 70 45000* V L
412FM 6 12 19 +   0,6 -20 do 70 45000* V L
412F 8 12 26 +   0,7 -20 do 70 45000* V L
412FH 9 12 29 +   0,8 -20 do 70 45000* V L
414F 8 24 26 +   0,8 -20 do 70 45000* V L
SERIES400 / 40 x 40 x 20 [mm]
405 10 5 18 +   0,9 -20 do 70 50 000* V L
412 10 12 18 +   1 -20 do 70 50 000* V L
412H 13.5 12 29 +   1,6 -20 do 60 45 000* V L
414 10 24 18 +   1 -20 do 70 50 000* V L
414H 13.5 24 29 +   1,6 -20 do 60 45 000* V L
SERIES500F/ 50 x 50 x 15 [mm]
512F 20 12 30 +   1 -20 do 70 50000* V L
514F 20 24 30 +   1 -20 do 70 50000* V L
SERIES600F/ 60 x 60 x 15 [mm]
612FL 11 12 <10 +   0,2 -20 do 70 50000* V L
612F 29 12 27 +   1,1 -20 do 70 50000* V L
612FH 33 12 31 +   1,4 -20 do 60 45000* V L
614F 29 24 27 +   1,1 -20 do 70 50000* V L
SERIES600/ 60 x 60 x 25 [mm]
605 L 21 5 26   + 0,8 -20 do 65 80000 V L
612GL 21 12 24 +   1 -20 do 65 80000 V L
612 L 21 12 26   + 0,7 -20 do 65 80000 V L
612GM 30 12 32 +   1,3 -20 do 65 80000 V L
612M 30 12 33   + 1,3 -20 do 65 80000 V L
612G 40 12 40 +   2,8 -20 do 65 70000 V L
612 40 12 40   + 2,5 -20 do 65 70000 V L
614GL 21 24 24 +   1,2 -20 do 65 80000 V L
614 L 21 24 26   + 0,8 -20 do 65 80000 V L
614M 30 24 33   + 1,4 -20 do 65 80000 V L
614G 40 24 40 +   2,9 -20 do 65 70000 V L
614 40 24 40   + 2,5 -20 do 65 70000 V L
614H 46 24 44   + 3,4 -20 do 65 70000 V L
SERIES600N/ 60 x 60 x 25 [mm]
612NGL 21 12 16 +   0,8 -20 do 70 80000 V L
612NGML 25 12 19 +   1 -20 do 70 80000 V L
612NGM 35 12 28 +   1,6 -20 do 70 80000 V L
612NH 46 12 38   + 2,6 -20 do 70 70000 V L
614NGL 21 24 16 +   0,8 -20 do 70 80000 V L
614NGML 25 24 19 +   1 -20 do 70 80000 V L
614NH 46 24 38   + 2,6 -20 do 70 70000 V L


Scheme

SERIES250

SERIES400

SERIES500F

SERIES600F

SERIES600

SERIES600N

Table. Technical data

TypeEfficiency
[m3/h]
Voltage
[VDC]
Noise level
[dB(A)]
bearingInput power
[W]
Operation temperature
[°C]
Operation time @
[40°C/h]
Air flow directionTerminal type
slideball
SERIES600N/ 60 x 60 x 25 [mm] VARIOFAN

612NGMI 18 12 - +   1,3 -20 do 65 80000 V L
35 28   1,6
612NGI 23 12 - +   1,7 -20 do 65 70000 V L
41 35   2,4
SERIES8400N/ 80 x 80 x 25 [mm]
8412NGL 33 12 12 +   0,6 -20 do 70 80000 V
8412NL 33 12 17   + 0,6 -20 do 70 80000 V
8412NGML 45 12 19 +   0,9 -20 do 70 80000 V
8412NML 45 12 21   + 0,9 -20 do 70 80000 V
8412NGM 58 12 26 +   1,3 -20 do 70 80000 V
8412NM 58 12 27   + 1,3 -20 do 70 80000 V
8412NG 69 12 32 +   2 -20 do 70 70000 V
8412N 69 12 32   + 2 -20 do 70 70000 V
8412NH 79 12 37   + 2,8 -20 do 70 70000 V
8414NGL 33 24 12 +   0,7 -20 do 70 80000 V
8414NL 33 24 17   + 0,7 -20 do 70 80000 V
8414NGML 45 24 19 +   1,1 -20 do 70 80000 V
8414NML 45 24 21   + 1,1 -20 do 70 80000 V
8414NGM 58 24 26 +   1,4 -20 do 70 80000 V
8414NM 58 24 27   + 1,4 -20 do 70 80000 V
8414NG 69 24 32 +   2 -20 do 70 70000 V
8414N 69 24 32   + 2 -20 do 70 70000 V
8414NH 79 24 37   + 2,4 -20 do 70 70000 V
SERIES8400N/ 80 x 80 x 25 [mm]

8412NGLV 20 12 <10 +   0,6 -20 do 70 80000 V L
33 12   0,8 -20 do 70
8412NGMLV 27 12 <10 +   0,8 -20 do 70 80000 V L
45 19   1,1 -20 do 70
8412NGMV 35 12 + 1,2-20 do 7080000VL
58 26   1,5 -20 do 70
SERIES8300 / 80 x 80 x 32 [mm]
8312GL 32 12 24 +   1 -20 do 75 80000 V
8312 L 32 12 24   + 1 -20 do 75 80000 V
8312GM 48 12 34 +   1,8 -20 do 75 70000 V
8312M 48 12 34   + 1,8 -20 do 75 70000 V
8312G 54 12 36 +   2,5 -20 do 75 70000 V
8312 54 12 36   + 2,2 -20 do 75 70000 V
8312HL 67 12 43   + 4 -20 do 75 62500 V
8314 L 32 24 24   + 1 -20 do 75 80000 V
8314M 48 24 34   + 2,1 -20 do 75 70000 V
8314G 54 24 36 +   2,5 -20 do 75 70000 V
8314 54 24 36   + 2,5 -20 do 75 70000 V
8314HL 67 24 43   + 4,3 -20 do 75 62500 V
8314H 80 24 48   + 6 -20 do 75 55000 V
8318 54 48 36   + 3,6 -20 do 75 70000 V


Scheme

SERIES600N
VARIOFAN

SERIES8400N

SERIES8400N
VARIOFAN

SERIES8300N

Table. Technical data

TypeEfficiency
[m3/h]
Voltage
[VDC]
Noise level
[dB(A)]
bearingInput power
[W]
Operation temperature
[°C]
Operation time @
[40°C/h]
Air flow directionTerminal type
slideball
SERIES3400N / 92 x 92 x 25 [mm]
3412NGL 61 12 23 +   1,2 -20 do 70 80000 V L
3412NL 61 12 23   + 1,2 -20 do 70 80000 V L
3412NGM 72 12 28 +   1,6 -20 do 70 75000 V L
3412NM 72 12 28   + 1,6 -20 do 70 75000 V L
3412NG 84 12 32 +   2,2 -20 do 70 70000 V L
3412N 84 12 32   + 2,2 -20 do 70 70000 V L
3412NGH 94 12 36 +   3 -20 do 70 70000 V L
3412NH 94 12 36   + 3 -20 do 70 70000 V L
3412NGHH 102 12 39 +   3,2 -20 do 70 70000 V L
3412NHH 102 12 39   + 3,2 -20 do 70 70000 V L
3414 NGL 61 24 23 +   1,4 -20 do 70 80000 V L
3414NL 61 24 23   + 1,4 -20 do 70 80000 V L
3414NGM 72 24 28 +   1,8 -20 do 70 75000 V L
3414NM 72 24 28   + 1,8 -20 do 70 75000 V L
3414NG 84 24 32 +   2,3 -20 do 70 70000 V L
3414N 84 24 32   + 2,3 -20 do 70 70000 V L
3414NGH 94 24 36 +   3 -20 do 70 70000 V L
3414NH 94 24 36   + 3 -20 do 70 70000 V L
3414NGHH 102 24 39 +   3,2 -20 do 70 70000 V L
3414NHH 102 24 39   + 3,2 -20 do 70 70000 V L
SERIES3400N / 92 x 92 x 25 [mm] VARIOFAN

3412 NGMV 43 12 14 28 +   1,4   75000 V L
72   1,8 -20 do 70
3412 NGV 50 12 16 +   1,9   75000 V L
84 32   2,4 -20 do 70
SERIES3300 / 92 x 92 x 32 [mm]
3312GL 56 12 29 +   1,4 -20 do 75 80000 V L
3312 L 56 12 29   + 1,4 -20 do 75 80000 V L
3312GM 68 12 34 +   1,7 -20 do 75 70000 V L
3312M 68 12 34   + 1,7 -20 do 75 70000 V L
3312G 80 12 37 +   2,4 -20 do 75 70000 V L
3312 80 12 37   + 2,4 -20 do 75 70000 V L
3312-177 93 12 43   + 3,5 -20 do 75 65000 V L
3314 L 56 24 29   + 1,4 -20 do 75 80000 V L
3314M 68 24 34   + 1,7 -20 do 75 70000 V L
3314G 80 24 37 +   2,4 -20 do 75 70000 V L
3314 80</
