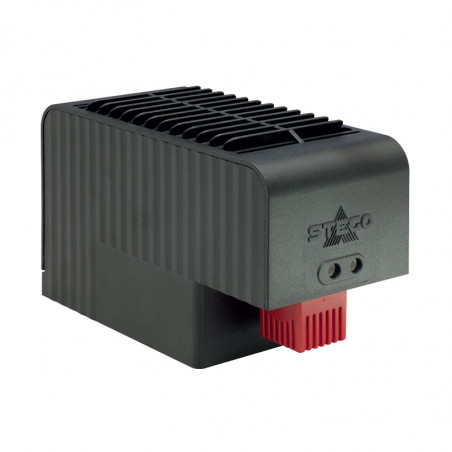

Compact heating blower of high efficiency CSF 032 1000 W
Compact heating blower of high efficiency CSF 032 1000 W

Photos are for informational purposes only. View product specification

please use latin characters

Manufacturer: STEGO

Compact heating blower of high efficiency CSF 032 1000 W

Kompaktowa dmuchawa grzewcza dużej wydajności CSF 032 1000 W

  • Kompaktowa budowa
  • Nagrzewanie dynamiczne PTC
  • Podwójna izolacja
  • Z nastawionym termostatem
  • Szybki montaż

Wysokowydajna dmuchawa grzewcza służąca zapobieganiu awarii wywołanych przez tworzenie się kondensatu oraz do stabilizacji termicznej wnętrz szaf rozdzielczych ustawionych wewnątrz i na zewnątrz. Obudowa z tworzywa sztucznego służy ochronie przed dotykiem bezpośrednim z gorącą powierzchnią elementu grzewczego i zapewnia podwójną izolację. Zaciski śrubowe na froncie dmuchawy umożliwiają proste podłączenie zewnętrznego termostatu. Dmuchawa może być dostarczana także ze zintegrowanym, fabrycznie nastawionym termostatem (typ CSF 032).Typ CS 032 został zaprojektowany do montażu na szynieTH35 lub na pionowej płycie montażowej (montaż śrubowy). Dmuchawa dostosowana do montażu na dnie rozdzielni jest dostępna na
życzenie.




Dane techniczne

Element grzewczy  Element PTC z ograniczeniem temperatury
Temperatura obudowy  max. 80 °C (176 °F), z wyjątkiem górnej osłony elementu grzejnego (przy temperaturze otoczenia 20 °C (68 °F))
Temperatura powietrza max.  110 °C (212 °F), mierzona 50 mm nad wylotem
Zabezpieczenie temperaturowe  Styk odcinający zasilanie w przypadku awarii wentylatora, automatyczny reset
Wentylator osiowy ułożyskowany  Wydajność 63m3/h, nadmuch swobodny żywotność 70.000 h przy 25 °C (77 °F)
Podłączenie  Wtyczka zgodna z IEC320 C18
Zabezpieczenie nadprądowe  Bezpiecznik zwłoczny 10 A zintegrowany, wymienny
Obudowa  Tworzywo sztuczne UL94 V-0, czarne
Montaż  Szyna 35mm DIN, EN 60715 lub montaż śrubowy (M5),maksymalna siła dokręcania 2Nm
Pozycja pracy  Pionowa, wydmuch powietrza do góry
Wymiary  150,5 x 88 x 66 mm
Ciężar  Ok. 0,5 kg
Temperatura pracy / składowania  -40 do +60 °C (-40 do +140 °F) /-40 do +70 °C (-40 do +158 °F)
Wilgotność pracy / składowania  max. 90 % wilgotności względnej (bez kondensacji)
Rodzaj I klasa ochrony  IP20 / II (podwójna izolacja)
Aprobacje  VDE + UL File No. E234324 EAC



Wymiary [mm]

Wykres moc grzewcza / temperatura otoczenia CSF 032


Nr art.
Montaż TH35		 Nr art.
Montaż śrubowy		 Napięcie
pracy		 Moc grzewcza¹ Maks. prądza
łączania		 Temperatura
wyłączenia²		 Temperatura
załączenia²

03201.0-00

03201.0-01

 AC 220–240 V 1000 W 12 A +25 °C (+77 °F) +15 °C (+59 °F)

03202.0-00

03202.0-01

 AC 220–240 V 1000 W 12 A +15 °C (+59 °F) +5 °C (+41 °F)

03201.9-00

03201.9-01

 AC 100–120 V 1000 W 18 A +25 °C (+77 °F) +15 °C (+59 °F)

03202.9-00

03202.9-01

 AC 100–120 V 1000 W 18 A +15 °C (+59 °F) +5 °C (+41 °F)


1 przy temperaturze otoczenia 25 °C (77 °F); 2 tolerancja ±5 K
