Asymmetric fast thyristors
  • Asymmetric fast thyristors

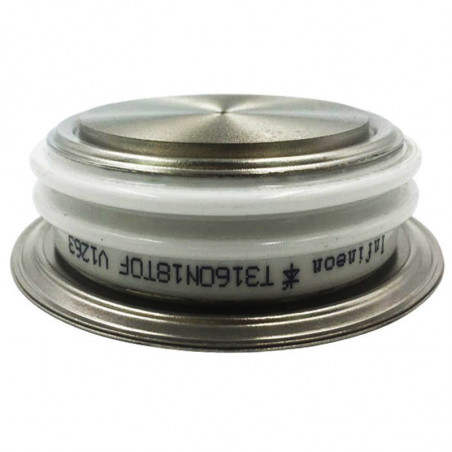

Photos are for informational purposes only. View product specification

please use latin characters

Manufacturer: Infineon

Asymmetric fast thyristors

TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPECVDRM
[V]
VRRM
[V]
ITRMSM
[kA]
ITSM
[kA]
VT/IT
[V/kA]
VTO/rT
[V/mΩ]
(di/dt)cr
[A/µs]
tq
[µs]
(dv/dt)cr
[V/µs]
VGT
[V]
IGT
[mA]
Rthjc
[°C/W]
Tvjmax
[°C]
Casing
A 158 S 1000 … 1300* 15 (50) 400 2,45 2,60/0,6 1,3/2 400 D ≤ 15 C = 500 2,7 300 0,117 125 T41.14
C ≤ 12
B ≤ 10 F = 1000
A≤8
A 198 S 1000 … 1300* 15 (50) 400 2,7 2,0/0,25 1,1/1,3 400 E ≤ 20 C = 500 2,7 300 0,117 125 T41.14
D ≤ 15 F = 1000
A 358 S 1000 … 1300* 15 (50) 800 5 2,75/1,5 1,3/0,9 500 D ≤ 15 C = 500 2,7 300 0,053 125 T50.14
C ≤ 12
B ≤ 10 F = 1000
A≤8
A 438 S 1000 … 1300* 15 (50) 900 5,5 2,1/1,5 1,1/0,6 500 F ≤ 25 C = 500 2,7 300 0,053 125 T50.14
E ≤ 20 F = 1000
D ≤ 15

Caution:
(*) Highest voltage for special order

TSW27 TVL36 TVL54
TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC TSW27 TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC TVL36 TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC TVL 54

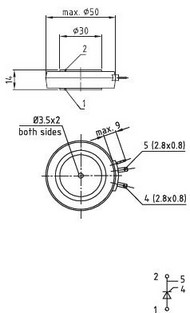

TSW41 T41.14 T50.14
TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC TSW41 TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T41.41 TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T50.14
Casing - T57.26 Casing - T60.14 Casing - T75.26
TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC Casing T57.26 TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC Casing T60.14 TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC Casing T75.26
Casing - T100.26 Casing - T110.26 Casing - T110.35
TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC Casing T100.26 TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC Casing T110.26 TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T110.35
Casing - T120.35K Casing - T120.35K.1 Casing - T120.35K.2
TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T120-35K TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T120.35K.1 TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T120.35K2

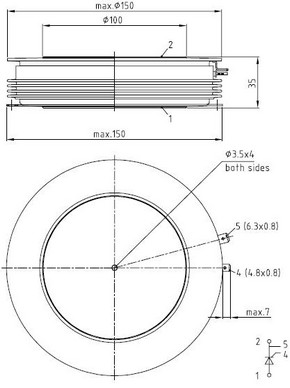

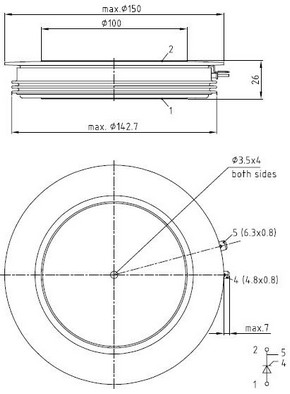

Casing - T150.26K Casing - T150.35
TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T150.26K TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T150.35

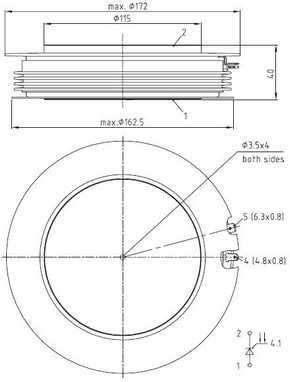

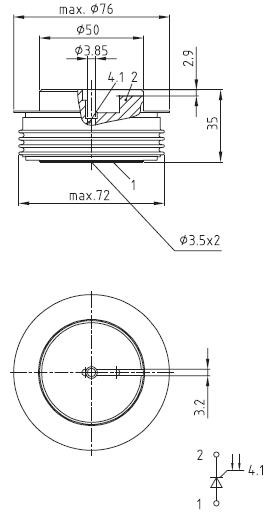

Casing - T172.40K Casing - T76.35L
TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T172.40K TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T76.35L

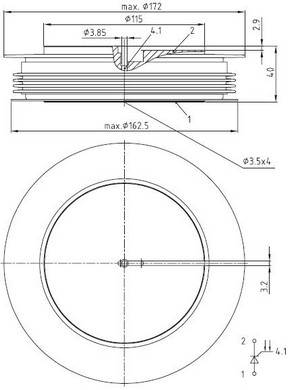

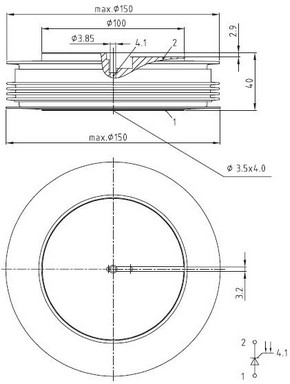

Casing - T150.40L Casing - T172.40L
TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T150.40L TYRYSTORY ASYMETRYCZNE SZYBKIE - EUPEC T172.40L
