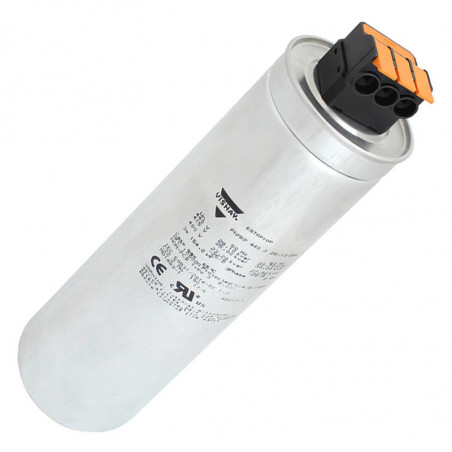

Three phase capacitors for power factor correction - D series
  • Three phase capacitors for power factor correction - D series

Photos are for informational purposes only. View product specification

Manufacturer: Vishay

Three phase capacitors for power factor correction - D series

THREE PHASE CAPACITORS FOR POWER FACTOR CORRECTION - D SERIES

TypeCatalogue numberPower  [kVAr]Capacity
[µF]
Current
[A]
Dimensions
ØxH [mm]
Weight
[kg]
Drawing number
PhMKP400.3.02,5 26199 2,5 3x16,6 3,6 64x190 0,8 1
PhMKP400.3.05 31116 5 3x33,2 7,2 64x190 0,8 1
PhMKP400.3.06,67 33305 6,67 3x44,2 9,6 64x190 0,8 1
PhMKP400.3.07,50 46228 7,5 3x49,7 10,8 64x190 0,8 1
PhMKP400.3.08,33 46229 8,33 3x55,2 12 64x190 1,1 1
PhMKP400.3.10 31916 10 3x66,3 14,4 64x265 1,1 1
PhMKP400.3.12,5 45745 12,5 3x82,9 18 64x265 1,3 1
PhMKP401.3.10 10030 10 3x66,3 14,4 84,4x190 1,4 2
PhMKP401.3.12,5 33306 12,5 3x82,9 18 84,4x190 1,4 2
PhMKP400.3.15 10025 15 3x99,5 21,6 84,4x265 1,9 2
PhMKP400.3.16,7 12996 16,7 3x110,7 24,1 84,4x265 1,9 2
PhMKP400.3.20 33483 20 3x132,6 28,8 84,4x265 1,9 2
PhMKP400.3.25 45746 25 3x165,8 36,1 84,4x265 2,4 2

Caution
Nominal voltage 440V*, 50Hz
* - Operation at 415 V possible


TypeCatalogue numberPower
[kVAr] 400kV
Power
[kVAr] 415 kV
Capacity
[µF]
Current
[A]
Dimensions
ØxH [mm]
Weight
[kg]
Drawing numbe
PhMKP440.3.11,2 33307 11,2 10 3x61,4 13,9/14,7 64x265 1,1 1
PhMKP440.3.14,0 45748 14,05 12,5 3x76,7 17,4/18,4 64x265 1,3 1
PhMKP440.3.14,0 33309 14,05 12,5 3x76,7 17,4/18,4 84,4x190 1,4 2
PhMKP440.3.16,9 45749 16,9 15 3x92,6 20,9/22,2 84,4x190 1,9 2
PhMKP440.3.18,8 33311 18,8 16,67 3x103,1 23,2/24,7 84,4x265 1,9 2
PhMKP440.3.22,5 45750 22,5 20 3x123,3 27,8/29,5 84,4x265 2,4 2
PhMKP440.3.28,1 45752 28,1 25 3x154 34,7/36,9 84,4x265 2,4 2

Caution
Nominal voltage 440V*, 50Hz
* - Operation at 415 V possible

Drawing 1

Drawing 2
