Manufacturer: Infineon

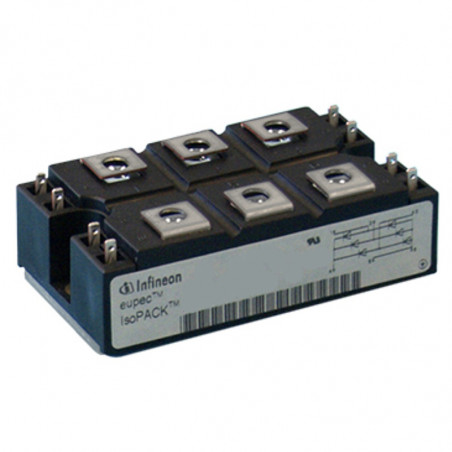

Three phase connectors

INFINEON (EUPEC) THREE PHASE CONNECTORS


Table. Electrical Data


 TypeIRMS/Tc
[A/°C]
VDRM,     VRRM
[V]
IFRMSM
[A]
IFSM
[A]
RthJC
[°C/W]
Casing
ŁĄCZNIKI TRÓJFAZOWE FIRMY EUPEC schemat 1

TT W3C 85 N

85/85 1200, 1600 75 620 0,7 IP2

TT W3C 115 N

115/85 1200, 1600 100 900 0,5 IP2

TT W3C 145 N

145/85 1200, 1600 120 1200 0,42 IP2



ŁĄCZNIKI TRÓJFAZOWE FIRMY EUPEC schemat

TD W3H 115 N

115/85 1200, 1600 100 900 0,5 IP1

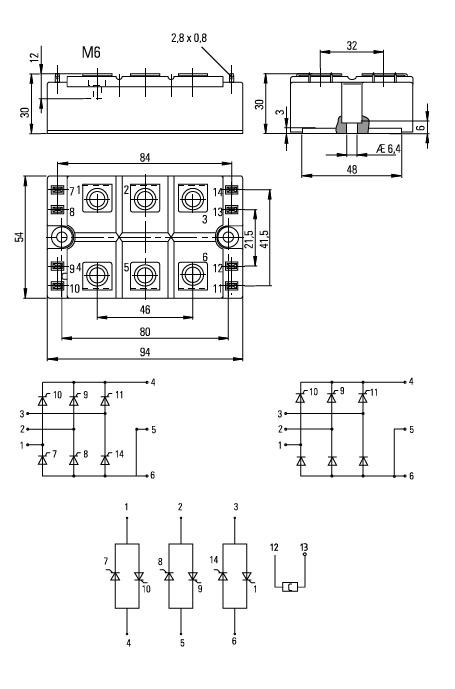

Casing - IP1

ŁĄCZNIKI TRÓJFAZOWE FIRMY EUPEC obudowa IP1

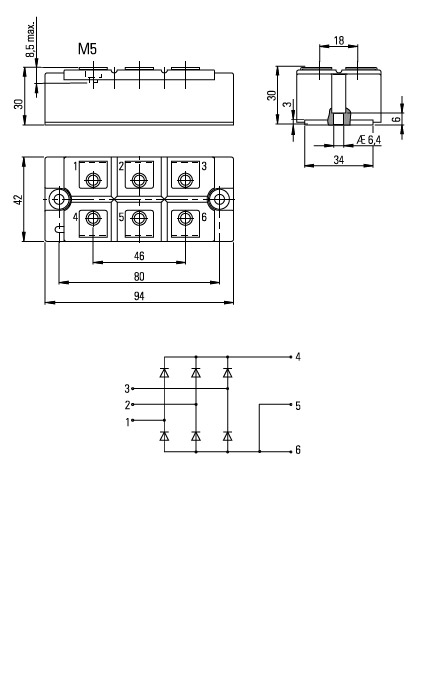

Casing - IP2

ŁĄCZNIKI TRÓJFAZOWE FIRMY EUPEC obudowa IP2
